Technische Daten des Automaten Betriebsanleitung SIPLACE X-Serie BE-Wagen SIPLACE X-Serie Ab Softwareversion SR.70x.xx Ausgabe 01/2011 202 3.10.6 BE-Tisch SIPLACE X-Serie Die Zuführmodule werd en mit ihrer vorderen Glei …
Betriebsanleitung SIPLACE X-Serie Technische Daten des Automaten
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 BE-Wagen SIPLACE X-Serie
201
3.10.5 Abmessungen des BE-Wagens, SIPLACE X-Serie
3

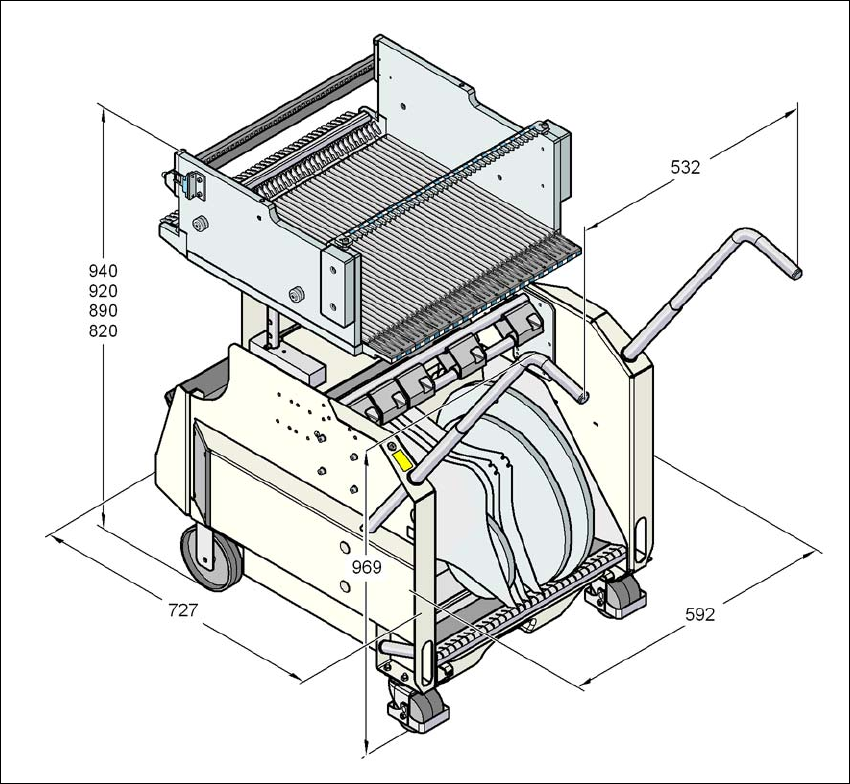

Abb. 3.10 - 5 Abmessungen des BE-Wagens, SIPLACE X-Serie, alle Maße in Millimeter
Technische Daten des Automaten Betriebsanleitung SIPLACE X-Serie
BE-Wagen SIPLACE X-Serie Ab Softwareversion SR.70x.xx Ausgabe 01/2011
202
3.10.6 BE-Tisch SIPLACE X-Serie
Die Zuführmodule werden mit ihrer vorderen Gleitführung auf die Einführhilfe (Pos. 1 in Abb.
3.10 - 6
) aufgelegt. Beim Einschieben gleitet das Zuführmodul mit seinen Führungen (Pos. 12 und
13 in Abb. 3.9 - 2
, Seite 173) auf dem Führungsprofil (Pos. 2 in Abb. 3.10 - 6) bis zur Anschlag-
leiste (Pos. 4 in Abb. 3.10 - 6
). Eine Zentrierbohrung (Pos. 5 in Abb. 3.10 - 6) an der Anschlagleiste
nimmt den Zentrierstift "vorne" (Pos. 4 in Abb. 3.9 - 1
, Seite 172) des X-Zuführmoduls auf. Zu-
gleich rastet die Verriegelungsklinke (Pos. 1 in Abb. 3.10 - 7
, Seite 203) des BE-Tisches an der
Verriegelungsrolle (Pos. 1 in Abb. 3.9 - 1
, Seite 172) des Zuführmoduls ein. Der Zentrierstift "hin-
ten" (Pos. 12 in Abb. 3.9 - 1
, Seite 172) an der Oberseite des Zuführmoduls wird von der Ausspa-
rung der Zentrierleiste (Pos. 3 in Abb. 3.10 - 6
) aufgenommen.
3

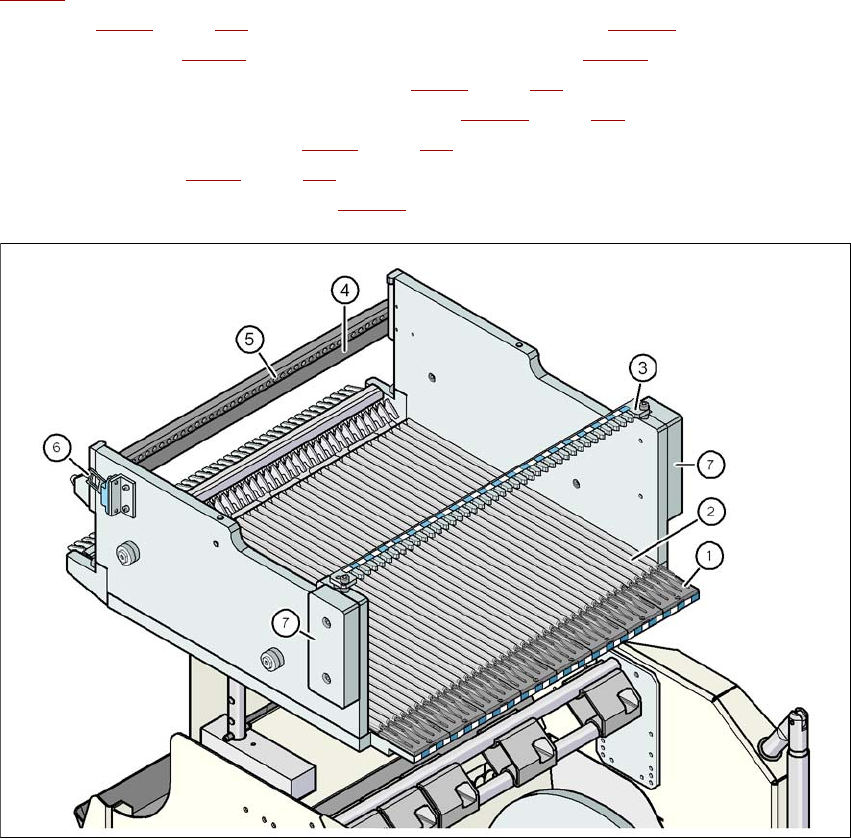

Abb. 3.10 - 6 BE-Tisch, SIPLACE X-Serie, Ansicht Rückseite
(1) Einführhilfe
(2) Führungsprofil (-Profil)
(3) Zentrierleiste zur Aufnahme des Zentrierstifts "hinten" für X-Zuführmodule
(4) Anschlagleiste
(5) Zentrierbohrungen
(6) Schaltzunge für den Sicherheitsschalter des NOT-HALT-Kreises
(7) Eingreifschutz
Betriebsanleitung SIPLACE X-Serie Technische Daten des Automaten
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 BE-Wagen SIPLACE X-Serie
203
3
Abb. 3.10 - 7 BE-Tisch, SIPLACE X-Serie, Ansicht Vorderseite
(1) Verriegelungsklinken
(2) Zentrierstift am BE-Tisch
(3) Druckluftkupplung
(4) Erdungsstift
(5) Zentrierbohrung am BE-Tisch
