4 Aufstellen und Inbetriebnahme
4.1 Transport und Anlieferungskonfiguration
4.1.1 Transportverpackung
Innerhalb Europas werden der Automat und die BE-Wagen auf zwei Holzpaletten und in Plastik-
folien verpackt ausgeliefert. Außerhalb Europas werden der Automat und die BE-Wagen in Trans-
portkisten aus Holz angeliefert.
4.1.1.1 Abmessungen der Transportverpackungen
Die Abmessungen der Paletten und Holzkisten sind in der folgenden Tabelle aufgelistet:
4

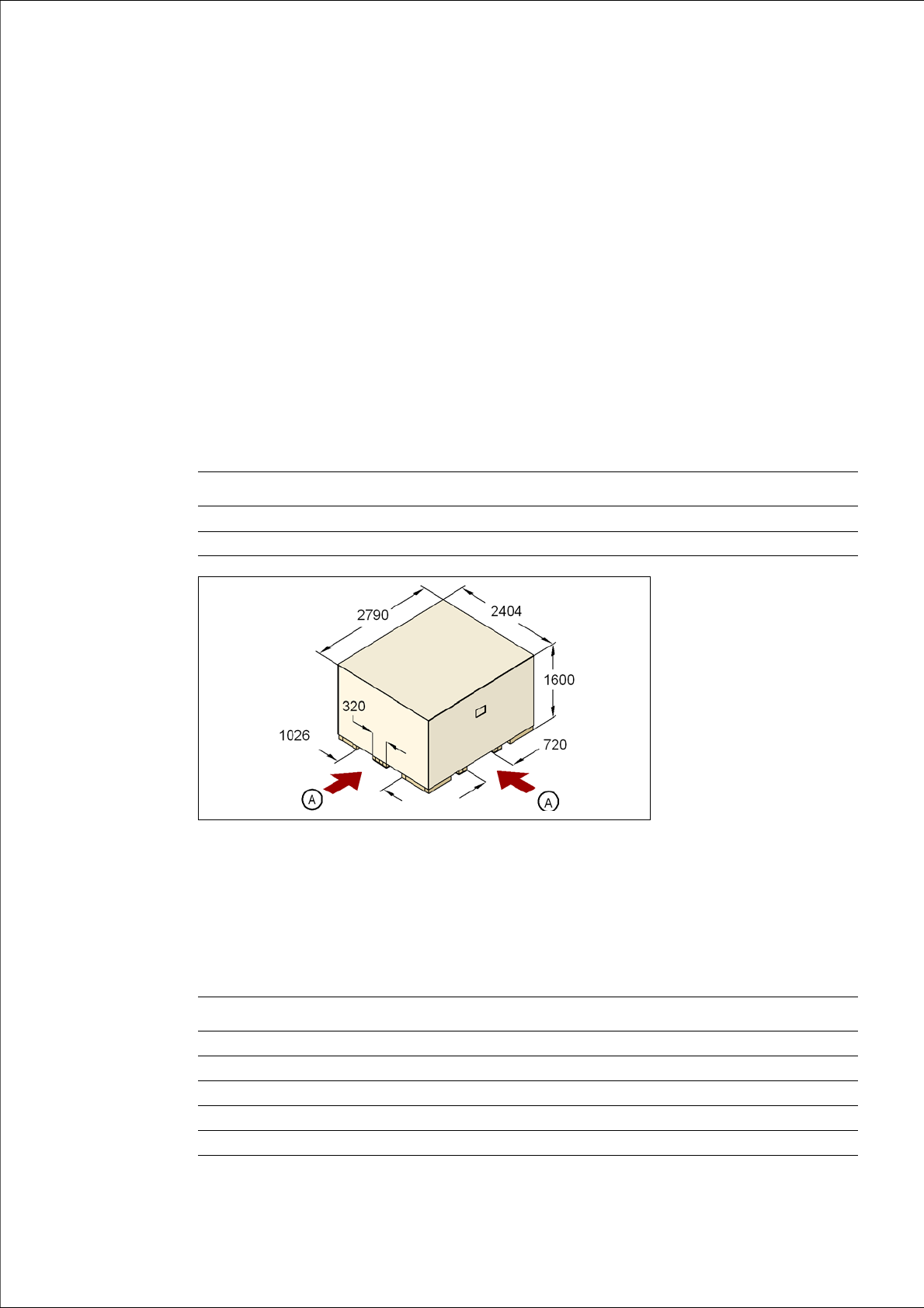

Abb. 4.1 - 1 Transportkiste - Abmessungen in Millimeter
(A) Ansatzpunkte für den Gabelstapler
4.1.1.2 Gewicht des versandfertigen Automaten
Die folgende Tabelle enthält die Gewichtsangaben der versandfertigen Automaten einschließlich
Verpackung.
Automat BE-Wagen
Palette 2790 x 2404 mm² 2060 x 1350 mm²
Holzkiste 2790 x 2404 x 1600 mm³ 2060 x 1350 x 1300 mm³
Automat Versand innerhalb Europas Versand nach Übersee
X2 3836 kg 4336 kg
X3 3980 kg 4420 kg
X4 4004 kg 4504 kg
X4I 3859 kg 4359 kg
BE-Wagen 470 kg 550 kg
Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie
Transport und Anlieferungskonfiguration Ab Softwareversion SR.70x.xx Ausgabe 01/2011
210
4.1.2 Lieferung kontrollieren
→ Lagern Sie den Automaten in der Verpackung, bis er Raumtemperatur erreicht hat. Anderen-
falls besteht Kondensationsgefahr.
→ Kontrollieren Sie die Lieferung auf Beschädigungen.
→ Überprüfen Sie die Schocksensoren.
→ Packen Sie den Automaten und das Zubehör aus und überprüfen Sie die Lieferung auf Voll-
ständigkeit (Referenzlieferschein).
→ Dokumentieren Sie das Ergebnis im Installationsreport / Abnahmeprotokoll.
4.1.3 Anlieferungskonfiguration
Bei Anlieferung ist der Automat folgendermaßen konfiguriert:
– Der Anbausatz auf der LP-Ausgabeseite (Pos. 1 in Abb. 4.1 - 2
, Seite 211) ist von der Grund-
maschine demontiert.
– Der Achseinschub (Pos. 2 in Abb. 4.1 - 2
, Seite 211) im Anbausatz auf der LP-Ausgabeseite
ist auf einem Transportkissen abgelegt. Alle Kabel sind am Achseinschub angeschlossen.
– Die Transportspur des Einfachtransports ist auf eine Breite von 210 mm eingestellt. Beim
Doppeltransport beträgt die Breite von Transportspur 1 100 mm, die von Transportspur 2
210 mm. Diese Breiteneinstellung ist für die Feinjustage des Automaten von Bedeutung.
Zudem sind beim Doppeltransport die elektrischen Steckverbindungen von Transportmotor
und Lichtschranke der linken Transportspur leicht zugänglich und es bleibt genügend Platz
für die Montage des Ausgabetransports.
– Die Ausgabetransporte (Pos. 4 in Abb. 4.1 - 2
, Seite 211) von Einfach- oder Doppeltransport
sind demontiert. Die elektrischen Kabelverbindungen der Transportmotore und der Licht-
schranken sind gelöst.
– Beide Tastaturen (Pos. 6 in Abb. 4.1 - 2
, Seite 211) sind abgesteckt.
– Die Auflagebleche für die Tastaturen (Pos. 5 in Abb. 4.1 - 2
, Seite 211) sind ausgehängt.
– Beide Monitore (Pos. 7 in Abb. 4.1 - 2
, Seite 211) sind demontiert.
– Beide Meldeleuchten (Pos. 8 in Abb. 4.1 - 2
, Seite 211) sind demontiert.
– Alle Portalachsen sind mit Transportsicherungen fixiert.
