Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie Transport und Anlieferungskonfiguration Ab Softwareversion SR.70x.xx Ausgabe 01/2011 216 Gabel quer zum Leiterplattentransport 4 4 Abb. 4.1 - 4 Auflagefläch…
Betriebsanleitung SIPLACE X-Serie Aufstellen und Inbetriebnahme
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Transport und Anlieferungskonfiguration
215
4
Abb. 4.1 - 3 Auflageflächen - Gabel parallel zur Leiterplatten-Transportrichtung
(1) Auflageflächen für die Gabel des Gabelstaplers
Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie
Transport und Anlieferungskonfiguration Ab Softwareversion SR.70x.xx Ausgabe 01/2011
216
Gabel quer zum Leiterplattentransport 4
4

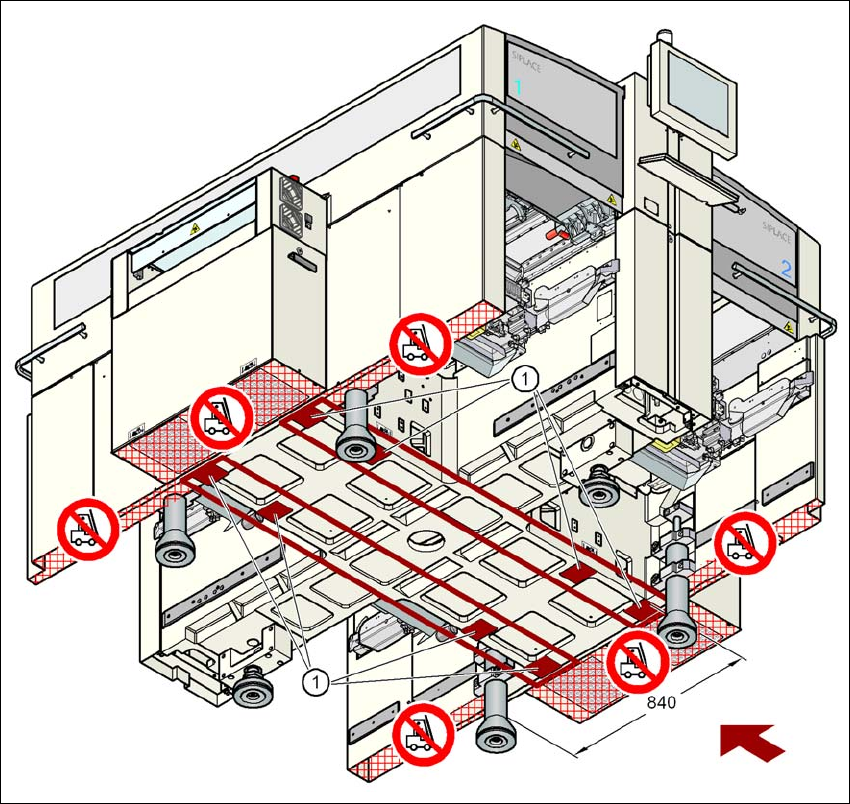

Abb. 4.1 - 4 Auflageflächen - Gabel quer zur Leiterplatten-Transportrichtung
(1) Auflageflächen für die Gabel des Gabelstaplers
WARNUNG 4
Beachten Sie vor dem Anheben des Automaten unbedingt folgende Punkte, um irreversible Schä-
den am Automaten zu vermeiden:
– Der Gabelabstand muss zwischen 800 und 900 mm liegen. Die Ansatzflächen für den Gabel-
stapler sehen Sie in Abb. 4.1 - 4
. Der äußere Abstand der Auflageflächen beträgt 1120 mm.
Es ist ausdrücklich untersagt, den Gabelabstand so weit zu vergrößern, dass der Automat an
den Seitenteilen des Maschinenrahmens angehoben wird. Eine Verformung des Maschinen-
rahmens wäre die Folge.
Betriebsanleitung SIPLACE X-Serie Aufstellen und Inbetriebnahme
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Infrastruktur des Aufstellungsorts
217
→ Achten Sie darauf, dass die Gabel beim Anheben des Automaten gleichförmig belastet wird.
Eine feste Unterlage zwischen Gabel und Automat verhindert das Kippen des Automaten
beim Anheben. So lässt sich eine einseitige Belastung der Maschinenfüße vermeiden, was
zu einer Verformung der Befestigung der Maschinenfüße führen würde. Wir empfehlen, dass
eine zweite Person das Anheben des Automaten beobachtet und sicherstellt, dass der Auto-
mat beim Anheben durch den Gabelstapler nicht zur Seite kippt.
4.1.5.4 Was Sie beim Transport unbedingt beachten sollten
WARNUNG 4
Achten Sie beim Transport unbedingt darauf, dass alle Maschinenfüße frei über dem Boden
schweben. Schleifen die Maschinenfüße während des Transports auf dem Boden oder stoßen
diese gegen ein Hindernis, könnte die Befestigung der Maschinenfüße im Automatenrahmen
beschädigt werden.
4
4
4
4
4.2 Infrastruktur des Aufstellungsorts
4.2.1 Empfehlungen zur Untergrundbeschaffenheit
Der Untergrund des Automaten soll fest und eben sein, denn dynamische Kräfte können beim Be-
trieb des Automaten Schwingungen am Aufstellort erzeugen. Die Größe der Schwingungen hängt
von der Unterbodenkonstruktion ab. Grundsätzlich geeignet sind, sofern die Parameter für die Bo-
denbelastung usw. eingehalten werden:
– Stahlbeton-Deckenkonstruktionen, z.B. Decken in Industriehallen
– Stahlbeton-Bodenplatten, z.B. Betonböden in nicht unterkellerten Industriehallen
– Räume mit Doppelboden, sofern in den Zwischenraum ein stabiles Fundament eingezogen
ist. Für dieses Zwischenfundament gelten die gleichen Aufstellbedingungen. Es kann aus
Stahlträgern oder aus Beton gefertigt sein.
4.2.1.1 Maschinengewicht und Flächenlast
Die Werte für Maschinengewichte und Flächenlast finden Sie in Abschnitt 3.3.1, Seite 107.
4
