Betriebsanleitung SIPLACE X-Serie Aufstellen und Inbetriebnahme Ab Softwareversion SR.70x.xx Ausgabe 01/ 2011 Infrastruktur des Aufstellungsorts 219 4.2.2.2 Druckluf t anschluss am Automaten 4 Abb. 4.2 - 1 Anschluss der …
Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie
Infrastruktur des Aufstellungsorts Ab Softwareversion SR.70x.xx Ausgabe 01/2011
218
4.2.1.2 Schwingungsgrenzwerte
Der Automat ist unempfindlich gegenüber Bodenerschütterungen. Dennoch sollten die nachste-
henden Schwingungsgrenzwerte eingehalten werden.
4
4
4
4
4
4.2.2 Druckluftversorgung
4.2.2.1 Druckluftversorgung überprüfen
Überprüfen Sie, ob die Druckluftversorgung den vorgeschriebenen Maschinenspezifikationen
entspricht (siehe Tabelle in Abschnitt 3.2
, Seite 105).
HINWEIS: 4
In der Dokumentation "Netzkonfiguration (Elektrik und Druckluft) für SMD-Anlagen beim Kun-
den", Artikel-Nr. 00191409-xx sind Maßnahmen beschrieben, um die geforderte Spezifikation zu
erzielen.
→ Protokollieren Sie die Drucklufteigenschaften am Aufstellungsort.
WARNUNG
Lösen Sie niemals Druckluftleitungen, die unter Druck stehen. Es besteht Verletzungsgefahr! 4
Parameter Werte
Terz-Spektralwert der Schwingungsgeschwindigkeit 5 - 100 Hz
v < 250 µm/s
v
max
-Wert im Zeitverlauf
v
max
< 1,5 mm/s
Betriebsanleitung SIPLACE X-Serie Aufstellen und Inbetriebnahme
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Infrastruktur des Aufstellungsorts
219
4.2.2.2 Druckluftanschluss am Automaten
4

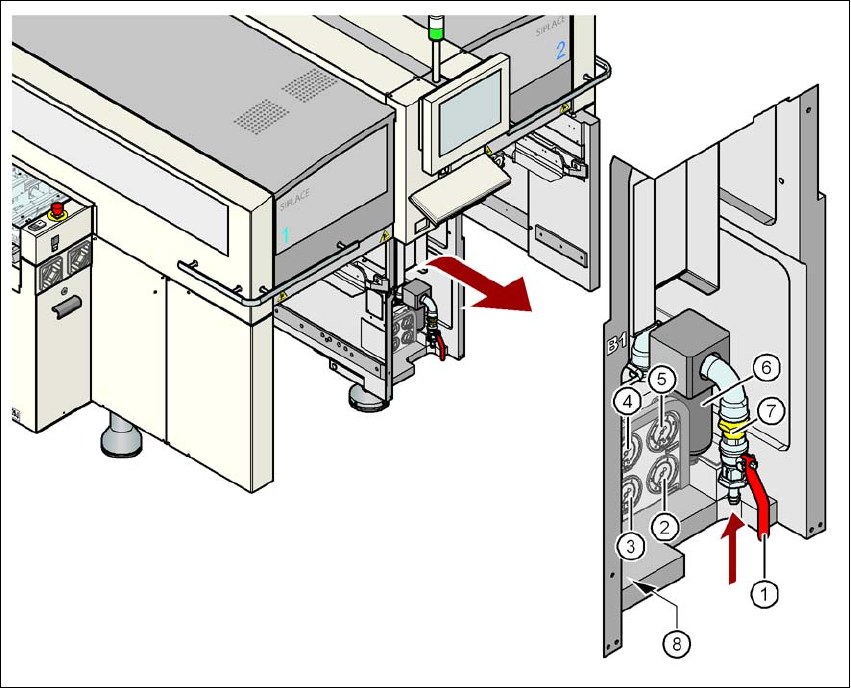

Abb. 4.2 - 1 Anschluss der Druckluftleitung
(1) Absperrhahn in Stellung "AUF"
(2) Manometer für Versorgungsdruck der Maschinenkomponenten
Solldruck: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (Anzeigebereich 0 - 0,6 MPa, 0 - 6 bar)
(3) Manometer für Versorgungsdruck der Portalverteiler
Solldruck: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (Anzeigebereich 0 - 0,6 MPa, 0 - 6 bar)
(4) Manometer für Versorgungsdruck der Bulkcase Zuführmodule
Solldruck: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (Anzeigebereich: 0 - 0,6 MPa, 0 - 6 bar)
(5) Manometer für Eingangsdruck
Solldruck: 0,5 - 1,0 MPa, 5 - 10 bar (Anzeigebereich: 0 - 1,0 MPa, 0 - 10 bar)
(6) Druckluftfilter
(7) Druckluftanschluss
(8) Innensechskantschraube zur Befestigung des Pneumatikeinschubs
Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie
Infrastruktur des Aufstellungsorts Ab Softwareversion SR.70x.xx Ausgabe 01/2011
220
4.2.3 Netzversorgung
4
Abb. 4.2 - 2 Lage der Stromversorgung am Automaten
4
(1) Verriegelung
(2) Hauptschalter mit Sicherung gegen Wiedereinschalten
(3) Abdeckung
