Einleitung Betriebsanleitung SIPLACE X-Serie Maschinenbeschreibung Ab Softwareversion SR.70x.xx Ausgabe 01/2011 22 1.1.5 SIPLACE X2 Der X2-Bestückaut omat verfügt über ein Port al pro Bestückbereich. Folgende Bestückko p…
Betriebsanleitung SIPLACE X-Serie Einleitung
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Maschinenbeschreibung
21
1.1.3 SIPLACE X4 LED Placer
Der X4 LED Placer ist mit vier Portalen ausgestattet, jeweils zwei Portale für jeden Bestückbereich
(BB). Folgende Bestückkopf-Konfigurationen sind am X4 LED Placer möglich:
a) Bestückbereich 1
b) Bestückbereich 2
Die Leistungsdaten sind die gleichen wie beim X4-Bestückautomaten. Sie finden diese in Ab-
schnitt 3.1
, Seite 101.
1.1.4 SIPLACE X3
Der X3-Bestückautomat besitzt 3 Portale, 2 davon im Bestückbereich 1 und eines im Bestückbe-
reich 2. Folgende Bestückkopf-Konfigurationen sind am X3-Automaten möglich:
a) Bestückbereich 1
b) Bestückbereich 2
Die Leistungsdaten finden Sie in Abschnitt 3.1, Seite 101.
1
Bestückköpfe BB2
b
Bestückköpfe BB1
a
C&P20/C&P20 CPP/CPP
C&P20/C&P20 ja nein
CPP/CPP ja ja
1
Bestückköpfe BB2
b
Bestückköpfe BB1
a
C&P20/C&P20 CPP/CPP CPP/TH TH/TH
C&P20 ja nein nein nein
CPP ja ja nein nein
TH ja ja ja ja
Einleitung Betriebsanleitung SIPLACE X-Serie
Maschinenbeschreibung Ab Softwareversion SR.70x.xx Ausgabe 01/2011
22
1.1.5 SIPLACE X2
Der X2-Bestückautomat verfügt über ein Portal pro Bestückbereich. Folgende Bestückkopf-Kon-
figurationen sind möglich:
a) Bestückbereich 1
b) Bestückbereich 2
Die Leistungsdaten finden Sie in Abschnitt 3.1, Seite 101.
1.1.6 SIPLACE-Prinzip
Die Bestückköpfe holen die Bauelemente von den fix positionierten Zuführmodulen auf den BE-
Wagen oder von den Trays der Matrix Tray Changer ab und bestücken die ebenfalls ruhenden
Leiterplatten. Die Bestückautomaten der X-Serie verfügen über zwei Bestückbereiche:
– beim Einfachtransport können bis zu zwei Leiterplatten gleichzeitig bestückt werden.
– beim Doppeltransport können bis zu vier Leiterplatten gleichzeitig bestückt werden.
Das Prinzip "ruhende BE-Bereitstellung" und "ruhende LP", das sich bei allen SIPLACE-Auto-
maten bestens bewährt hat, hat eine Reihe entscheidender Vorteile:
– Das Nachfüllen von Bauelementen oder das Anspleißen von Gurten verursacht keine Still-
standszeiten.
– Die erschütterungsfreie BE-Zuführung ermöglicht das sichere Abholen auch kleinster BE
(z.B. 01005).
– Die beim Bestückprozess unbewegte Leiterplatte verhindert ein Verrutschen von Bauele-
menten.
– Die Kombination der Bestückköpfe mit Pipettenwechslern garantiert immer eine optimale Pi-
pettenkonfiguration für den jeweiligen Bestückprozess. Damit lassen sich Verfahrwege mini-
mieren und die Bestückreihenfolge optimieren.
Hohe Flexibilität, Wirtschaftlichkeit und Rüstsicherheit sind die Garanten für die hohe Produktivität
der SIPLACE X-Serie. Minimale Stillstandszeiten steigern den Nutzungsgrad und tragen so zum
Produktivitätsgewinn bei.
1
Bestückköpfe BB2
b
Bestückköpfe BB1
a
C&P20 CPP TH
C&P20 ja nein nein
CPP ja ja nein
TH ja ja ja
Betriebsanleitung SIPLACE X-Serie Einleitung
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Maschinenbeschreibung
23
1

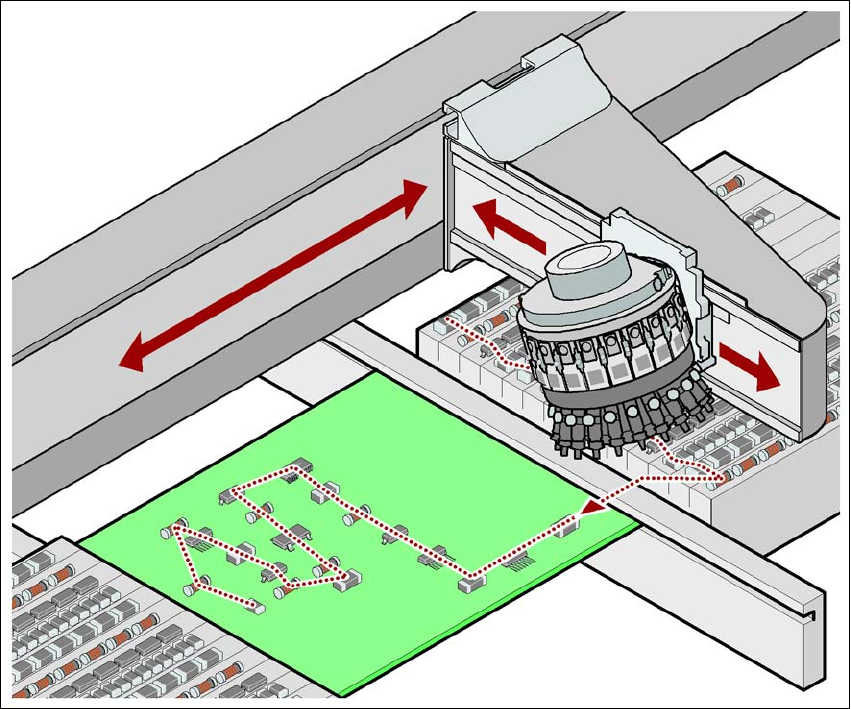

Abb. 1.1 - 1 Bestückprinzip nach dem Collect&Place-Verfahren
1
1
1.1.7 Neue Optionen und Leistungsmerkmale
Zur Erweiterung der Funktionalität des Automaten werden folgende neue Optionen angeboten:
1.1.7.1 SIPLACE MultiStar (CPP) und die neue Standard-BE-Kamera, Typ 30
Die neue BE-Kamera vom Typ 30 löst die bisher am CPP-Kopf installierte BE-Kamera vom Typ
29 ab. Sie lässt sich für die Prototypenproduktion mit 01005-Bauelementen einsetzen.
1.1.7.2 3D-Koplanaritätssensor
Ab Software SR.705.03 ist die Koplanaritätsmessung in die Stationssoftware integriert. Der 3D-
Koplanaritätssensor kann an den X4-, X3- und X2-Bestückautomaten an folgenden Stellplätzen
installiert werden:
