Betriebsanleitung SIPLACE X-Serie Aufstellen und Inbetriebnahme Ab Softwareversion SR.70x.xx Ausgabe 01/ 2011 Infrastruktur des Aufstellungsorts 221 4.2.3.1 Gefahrenhinweise W ARNUNG D e r A u t o m a t w i r d m i t 3x2…
Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie
Infrastruktur des Aufstellungsorts Ab Softwareversion SR.70x.xx Ausgabe 01/2011
220
4.2.3 Netzversorgung
4

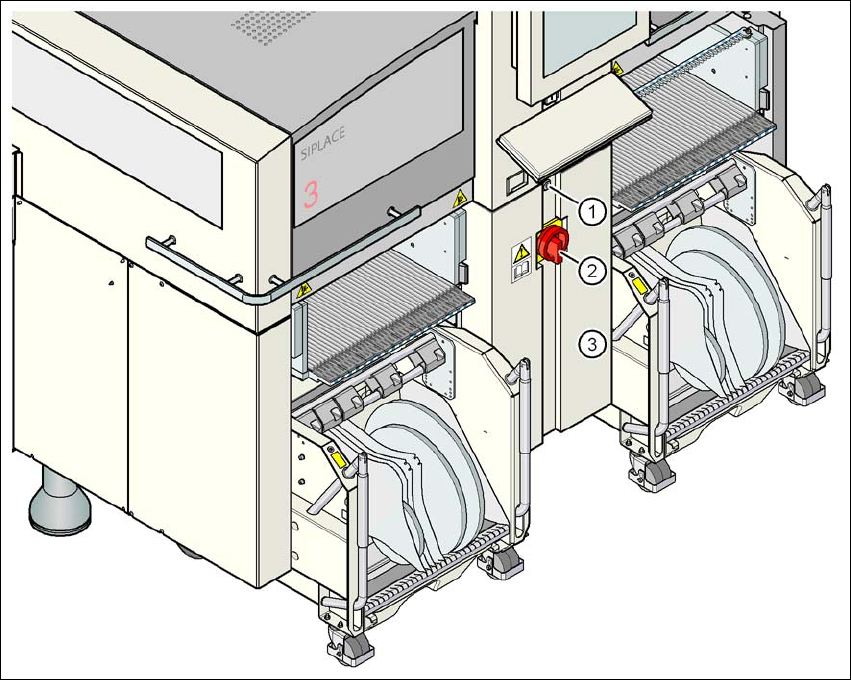

Abb. 4.2 - 2 Lage der Stromversorgung am Automaten
4
(1) Verriegelung
(2) Hauptschalter mit Sicherung gegen Wiedereinschalten
(3) Abdeckung
Betriebsanleitung SIPLACE X-Serie Aufstellen und Inbetriebnahme
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Infrastruktur des Aufstellungsorts
221
4.2.3.1 Gefahrenhinweise
WARNUNG
Der Automat wird mit 3x200V~, 3x208V~, 3 x 230 V~, 3x380V~, 3x400V~ bzw. 3x415V~
± 5 %, 50/60 Hz Netzspannung versorgt. Teile dieser Anlage führen daher lebensgefährliche
Spannungen - auch bei ausgeschaltetem Hauptschalter. Unsachgemäßer Umgang mit diesem
Automaten kann deshalb zu Tod oder schwerer Körperverletzung sowie erheblichem Sachscha-
den führen. 4
→ Beachten Sie die geltenden Unfallverhütungs- und DIN-Vorschriften (insbesondere DIN EN
60 204, Teil 1).
→ Nur qualifiziertes und zertifiziertes Personal darf die Abdeckung über dem Stromversor-
gungseinschub öffnen und den Automaten an die Stromversorgung anschließen.
4
4
4.2.3.2 Netzversorgung überprüfen
Überprüfen Sie, ob die Netzversorgung den vorgeschriebenen Maschinenspezifikationen ent-
spricht (siehe Tabelle in Abschnitt 3.2
, Seite 105).
HINWEIS: 4
In der Dokumentation "Netzkonfiguration (Elektrik und Druckluft) für SMD-Anlagen beim Kun-
den", Artikel-Nr. 00191409-xx sind Maßnahmen beschrieben, um die geforderte Spezifikation zu
erzielen.
HINWEIS: 4
Technisch bedingt treten in der Stromversorgung Spitzenlasten auf. Bitte klären Sie gegebenen-
falls die Netzimpedanz mit Ihrem Energieversorgungsunternehmen ab.
4.2.3.3 Netzversorgungskabel - Spezifikation
Für das Netzversorgungskabel gelten folgende Spezifikationen:
5 x 6 mm² bei 3 x 380 V~ / 3 x 400 V~ / 3 x 415 V~
5 x 6 mm² bei 3 x 200 V~/ 3 x 208 V~ / 3 x 230 V~
Die Farbcodierung der Adern hängt vom Bestimmungsland des Anlagenbetreibers ab.
Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie
Infrastruktur des Aufstellungsorts Ab Softwareversion SR.70x.xx Ausgabe 01/2011
222
WARNUNG 4
Die elektrischen Leitungen zu jedem einzelnen Automaten und zu den installierten Optionen
(z.B. MTC) müssen eindeutig gekennzeichnet sein und sich zweifelsfrei zuordnen lassen. Es gel-
ten die Vorschriften des Landes, in dem der Automat betrieben wird.
4
Abb. 4.2 - 3 Leitungsquerschnitt des Netzanschlusskabels
(1) Netzversorgungskabel
(2) Winkel für die Kabelverschraubung
