Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie Infrastruktur des Aufstellungsorts Ab Softwareversion SR.70x.xx Ausgabe 01/2011 226 4.2.3.6 Brücken für die Einschalt strombegrenzung überprüfen In Abhäng i…
Betriebsanleitung SIPLACE X-Serie Aufstellen und Inbetriebnahme
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Infrastruktur des Aufstellungsorts
225
HINWEIS 4
Die japanischen Versorgungsnetze (3 x 200 V~) und Versorgungsnetze in den USA (3 x 208 V~)
werden an die Klemmen für 3 x 204 V~ angeschlossen.
4
4
4
4
Abb. 4.2 - 6 Lage des Klemmenfelds mit Primäranschlüssen des Drehstromtransformators T1
(1) Drehstromtransformator T1
(2) Schild mit Anschlussschema der Primärseite
(3) Klemmenfeld mit Primäranschlüssen des Drehstromtransformators T1
Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie
Infrastruktur des Aufstellungsorts Ab Softwareversion SR.70x.xx Ausgabe 01/2011
226
4.2.3.6 Brücken für die Einschaltstrombegrenzung überprüfen
In Abhängigkeit von der Versorgungsspannung muss die Einschaltstrombegrenzung konfiguriert
sein. Dies geschieht mit Hilfe von steckbaren Brücken auf der Platine für die Einschaltstrombe-
grenzung (Pos. 1 in Abb. 4.2 - 7
, Seite 226).
4

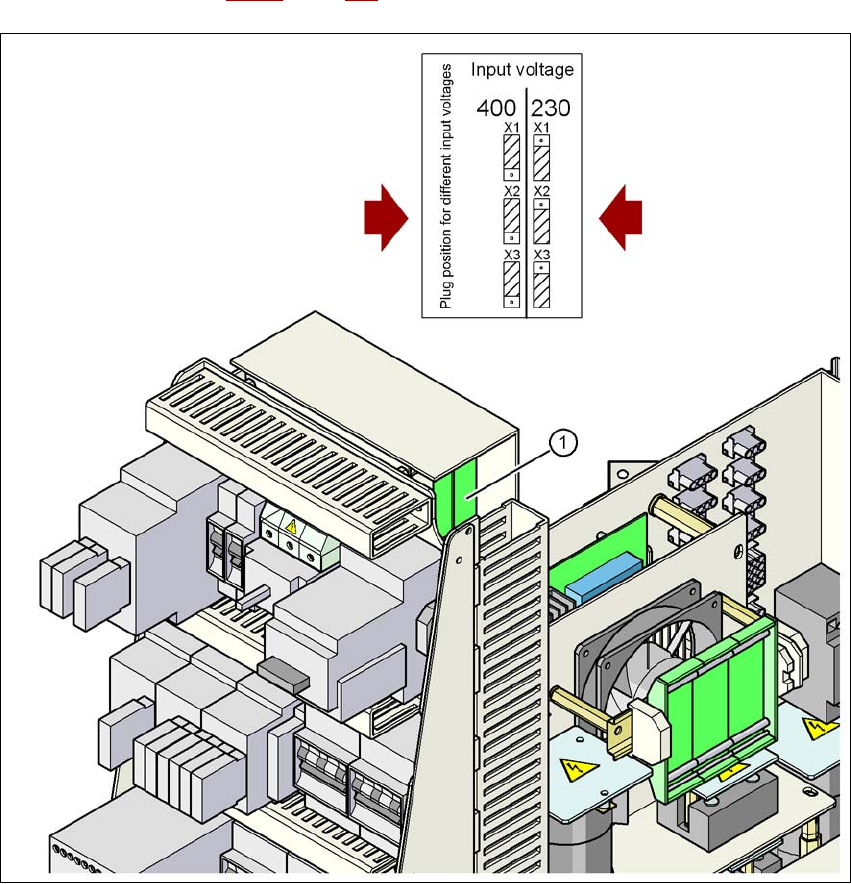

Abb. 4.2 - 7 Lage von Platine und Stecker für die Einschaltstrombegrenzung
4
(1) Platine für die Einschaltstrombegrenzung
X1, X2, X3 Stecker zur Konfiguration der Einschaltstrombegrenzung auf der Platine
→ Überprüfen Sie die Brückenbelegung und korrigieren Sie diese, wenn nötig.
3 x 380 V~
3 x 400 V~
3 x 415 V~
3 x 200 V~
3 x 208 V~
3 x 230 V~
Betriebsanleitung SIPLACE X-Serie Aufstellen und Inbetriebnahme
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Den Automaten aufstellen
227
4.3 Den Automaten aufstellen
4.3.1 Leiterplatten-Transporthöhen des Automaten
Der Automat lässt sich auf folgende Leiterplatten-Transporthöhen einstellen:
830 mm ± 15 mm 4
900 mm ± 15 mm 4
930 mm ± 15 mm (Standardhöhe) 4
950 mm ± 15 mm (SMEMA-Höhe) 4
HINWEIS 4
Als Leiterplatten-Transporthöhe bezeichnet man den Abstand zwischen der Oberkante des Lei-
terplattentransportriemens und der Unterkante der Maschinenfüße.
4.3.2 Warnhinweise
GEFAHR 4
Nur ASM AS-Technikern bzw. zertifizierten Personen ist es erlaubt, den Automaten aufzustellen
und in Betrieb zu nehmen.
→ Beachten Sie dazu die geltenden Unfallverhütungsvorschriften.
→ Legen Sie sich zur Montage der Maschinenfüße niemals unter den Automaten. Alle Baugrup-
pen und Teile sind von den Freiräumen für die Bauelementetische aus montierbar. Wenn Sie
dennoch an der Unterseite des Automaten Montagearbeiten durchführen, müssen Sie diesen
durch geeignete Maßnahmen zusätzlich absichern. Der Gabelstapler allein als Abstützung ist
nicht zulässig!
→ Achten Sie darauf, dass die Portale über dem Leiterplatten-Transportbereich positioniert
sind, damit Sie die Kopffreiheit während der Montage nicht einschränken. Sie schließen da-
durch Verletzungsrisiken aus.
→ Zur Höheneinstellung des Automaten sind zwei Personen erforderlich:
– eine Person führt die erforderlichen Montagearbeiten durch,
– die andere Person beobachtet die Lagestabilität des angehobenen Automaten bei der
Montage.
→ Tragen Sie zum Schutz ihrer Füße speziell verstärktes Schuhwerk. Ein Maschinenfuß wiegt
ca. 20 kg.
