den Maschinenfüße befindet (Ansatzflächen siehe Abb. 4.3 - 1, Seite 229). Der Abstand der
Maschinenfüße beträgt 776 mm. Es ist ausdrücklich untersagt, den Gabelabstand so weit zu
vergrößern, dass der Automat an den Seitenteilen des Maschinenrahmens angehoben wird.
Eine Verformung des Maschinenrahmens wäre die Folge.
→ Achten Sie darauf, dass die Gabel beim Anheben des Automaten gleichförmig belastet wird.
Eine feste Unterlage zwischen Gabel und Automat verhindert das Kippen des Automaten
beim Anheben. So lässt sich eine einseitige Belastung der Maschinenfüße vermeiden, was
zu einer Verformung der Befestigung der Maschinenfüße führen würde. Wir empfehlen, dass
eine zweite Person das Anheben des Automaten beobachtet und sicherstellt, dass der Auto-
mat beim Anheben durch den Gabelstapler nicht zur Seite kippt.
→ Heben Sie den Automaten mit dem Gabelstapler etwa 30 mm hoch. So vermeiden Sie jegli-
ches Verletzungsrisiko für Ihre Füße, wenn sich die Maschinenfüße versehentlich absenken.
Der Automat steht auf 6 Füßen.
– 4 äußere Maschinenfüße (Pos. 1 in Abb. 4.3 - 3
, Seite 231)
Die äußeren Maschinenfüße gibt es in zwei Ausführungen: 4
– äußerer Maschinenfuß für die LP-Transporthöhe 830 mm, Länge 369 mm,
Artikel-Nr. 03041008-01 (Pos. 1 in Abb. 4.3 - 2
)
– äußerer Maschinenfuß für die LP-Transporthöhen 900, 930 und 950 mm,
Länge 439 mm, Artikel-Nr. 03000890-02 (Pos. 2 in Abb. 4.3 - 2
).
– 2 mittlere Maschinenfüße (Pos. 2 in Abb. 4.3 - 3
, Seite 231) mit 2 Distanzstücken (Pos. 3 und
Pos. 4 in Abb. 4.3 - 3
, Seite 231) zur Höheneinstellung, wenn erforderlich.
4

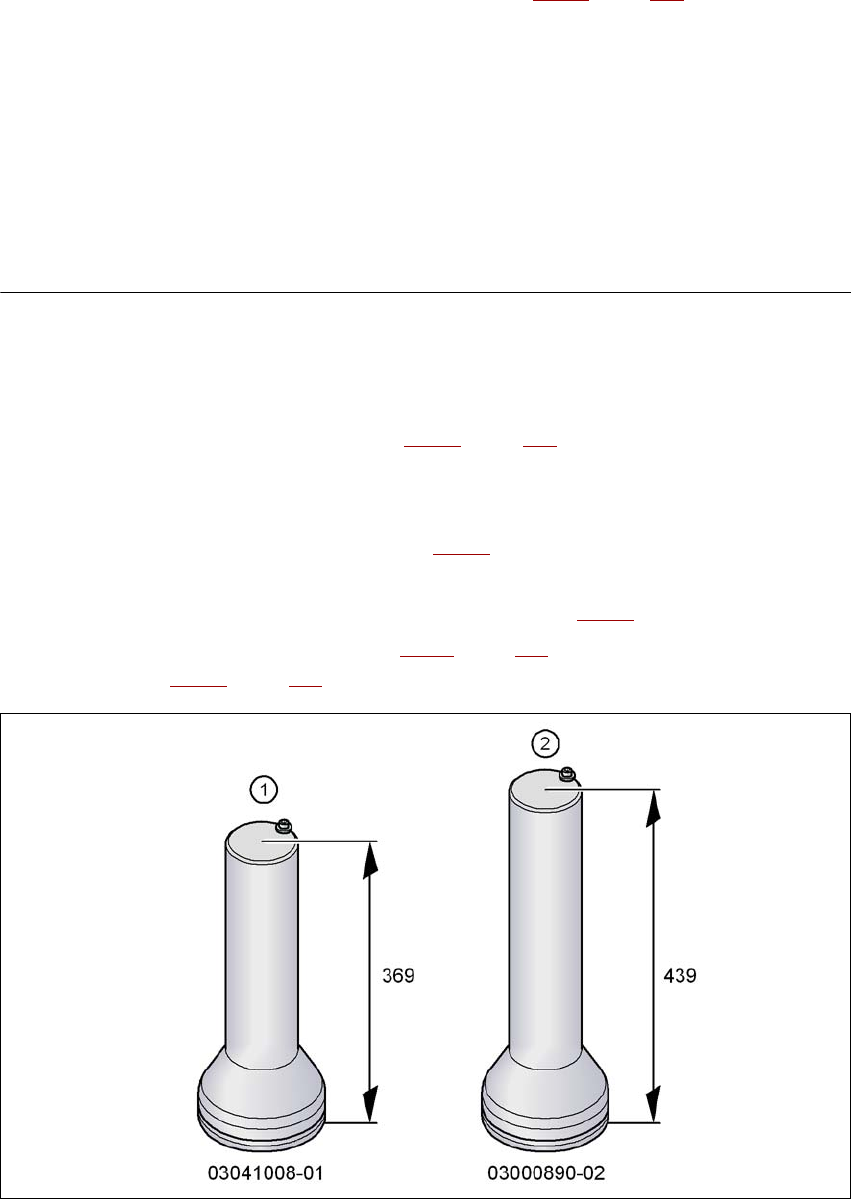

Abb. 4.3 - 2 Äußere Maschinenfüße - zwei Ausführungen (Maße in Millimeter)
Betriebsanleitung SIPLACE X-Serie Aufstellen und Inbetriebnahme
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Den Automaten aufstellen
231
4

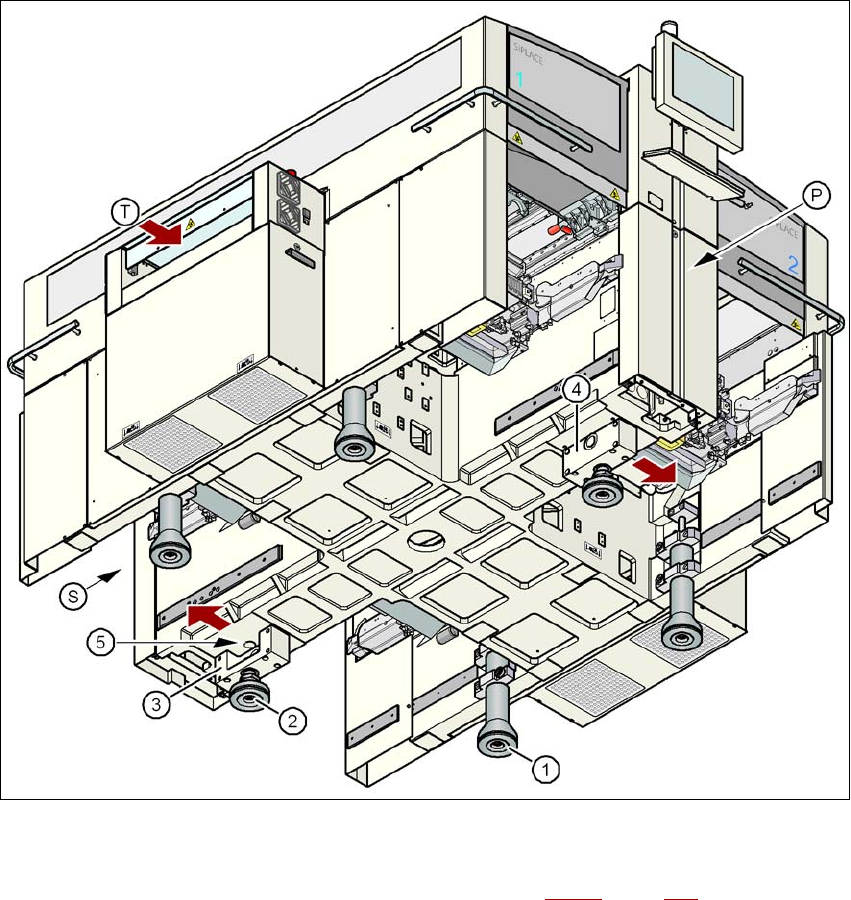

Abb. 4.3 - 3 Maschinenfüße des Automaten
4
(1) Äußerer Maschinenfuß, 4 x, 2 Ausführungen (siehe Abb. 4.3 - 2, Seite 230)
(2) Mittlerer Maschinenfuß, 2 x
(3) Distanzstück an der Seite des Stromversorgungseinschubs
(4) Distanzstück an der Seite des Pneumatikeinschubs
(5) Gewindebohrung für den mittleren Maschinenfuß
(T) Leiterplattentransportrichtung
(P) Pneumatikeinschub
(S) Stromversorgungseinschub
Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie
Den Automaten aufstellen Ab Softwareversion SR.70x.xx Ausgabe 01/2011
232
4.3.4.1 Höhe der mittleren Maschinenfüße voreinstellen
Zunächst werden die mittleren Maschinenfüße voreingestellt. Je nach Automatenhöhe muss das
Distanzstück lagerichtig an der Unterseite angeschraubt werden.
Leiterplatten-Transporthöhe von 830 mm einstellen 4
Für die Leiterplatten-Transporthöhe von 830 mm benötigen Sie kein Distanzstück.
→ Schrauben Sie den mittleren Maschinenfuß in das dafür vorgesehene Gewinde möglichst
weit ein (Siehe Punkt 5 in Abb. 4.3 - 3
, Seite 231).
Leiterplatten-Transporthöhe von 900 mm einstellen 4
Für die Leiterplatten-Transporthöhe von 900 mm benötigen Sie das Distanzstück.
→ Richten Sie dieses so aus, dass die 90 mm - Seite vertikal ausgerichtet ist und die Bohrung
für den mittleren Maschinenfuß nach unten zeigt.
4
4
4
4
4
4
4
4
4
4
4
4

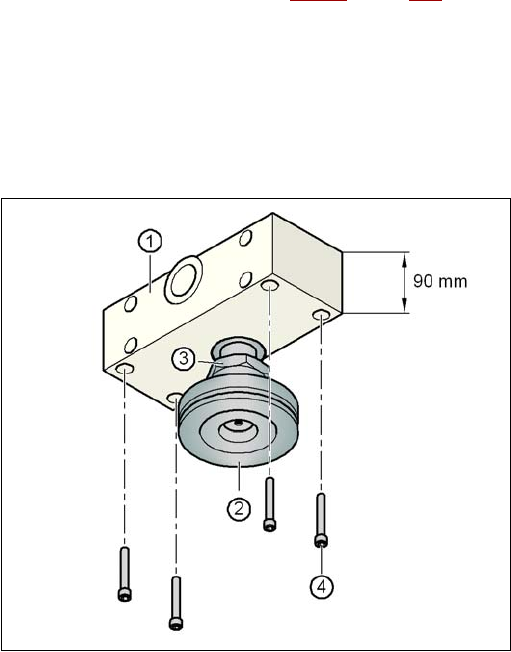

Abb. 4.3 - 4 Ausrichtung des Distanzstücks für 900 mm Transporthöhe
4
(1) Distanzstück-Höhe 90 mm
(2) Mittlerer Maschinenfuß
(3) Kontermutter M24
(4) Innensechskantschraube M12x80, 4 Stück
→ Schrauben Sie das Gewinde des mittleren Maschinenfußes in die Bohrung an der Unterseite
des Distanzstücks.
→ Richten Sie die beiden Distanzstücke an der Maschinenunterseite folgendermaßen aus:
– Die Öffnung des Distanzstücks auf der Pneumatikeinschubseite weist in Leiterplatten-
