Betriebsanleitung SIPLACE X-Serie Aufstellen und Inbetriebnahme
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Den Automaten aufstellen
257
4.3.10.5 Erdungskabel für die Türen montieren
→ Befestigen Sie die beiden Erdungskabel für die Türen (Pos. 4 in Abb. 4.3 - 15, Seite 254) auf
folgende Weise am Maschinenrahmen:
4

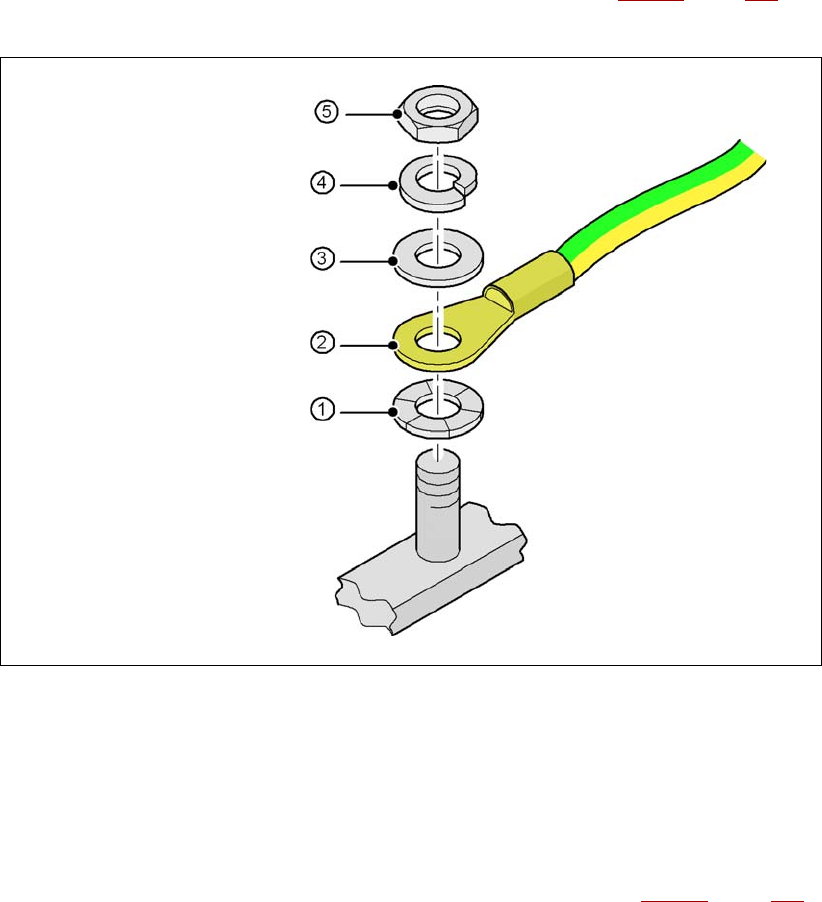

Abb. 4.3 - 16 Erdungskabel montieren
4
4
4
4
4
4.3.10.6 Schutzhaubenschalter überprüfen und einstellen
→ Überprüfen Sie die Funktion der Schutzhaubenschalter (Pos. 2 in Abb. 4.3 - 17, Seite 258).
→ Justieren Sie, wenn nötig, die Schutzhaubenschalter (siehe Serviceanleitung).
4
Sechskantmutter M5
Federring M5, DIN 7980
Scheibe M5, DIN 125
Kabelschuh, ringförmig
Kontaktscheibe
Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie
Den Automaten aufstellen Ab Softwareversion SR.70x.xx Ausgabe 01/2011
258
4.3.10.7 Eingreifschutzblech "unten" installieren
Die Automaten werden nur mit einem Eingreifschutzblech "unten" ausgeliefert. Werden die Auto-
maten innerhalb einer Linie montiert, so entfällt das Eingreifschutzblech zwischen den unmittelbar
benachbarten Aus- und Eingabetransporten.
WARNUNG 4
Montieren Sie grundsätzlich an der Eingabeseite des ersten Automaten und an der Ausgabe-
seite des letzten Automaten einer Linie das Eingreifschutzblech "unten" (Artikel-Nr. 03045426-
01) mit 4 Innensechskantschrauben M4x12. Sie unterbinden damit ein unbefugtes Eingreifen
Ihres Personals in das Automateninnere.
4
Abb. 4.3 - 17 Eingreifschutzblech "unten" an der LP-Ausgabeseite montieren
(1) Eingreifschutzblech "unten", Artikel-Nr. 03045426-xx
(2) Schutzhaubenschalter
Betriebsanleitung SIPLACE X-Serie Aufstellen und Inbetriebnahme
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Den Automaten aufstellen
259
4.3.11 Box-PC-Einschub an SIPLACE X4/X3/X2 installieren
4.3.11.1 Box-PC-Einschub - elektrische Anschlussstellen
4
Abb. 4.3 - 18 Box-PC-Einschub für SIPLACE X4/X3/X2, Frontseite - Stecker anschließen
USB-Hub
Videomultiplexer
Steuerrechner
Maschinencontroller
