4.3.11 Box-PC-Einschub an SIPLACE X4/X3/X2 installieren
4.3.11.1 Box-PC-Einschub - elektrische Anschlussstellen
4

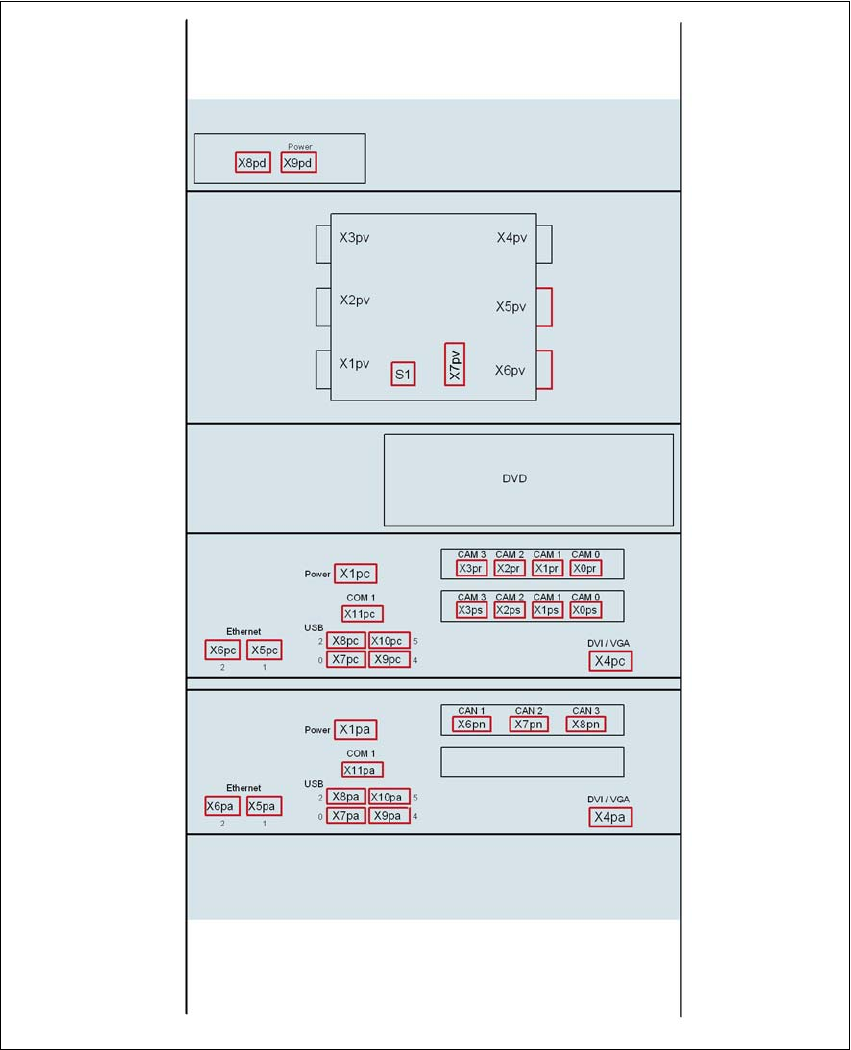

Abb. 4.3 - 18 Box-PC-Einschub für SIPLACE X4/X3/X2, Frontseite - Stecker anschließen
USB-Hub
Videomultiplexer
Steuerrechner
Maschinencontroller
Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie
Den Automaten aufstellen Ab Softwareversion SR.70x.xx Ausgabe 01/2011
260
4
Abb. 4.3 - 19 Box-PC-Einschub für SIPLACE X4/X3/X2, Rückseite - Stecker anschließen
USB-Hub
DC/DC-Konverter
Steuerrechner
Maschinencontroller
Box-PC-Spannungsverteiler
Betriebsanleitung SIPLACE X-Serie Aufstellen und Inbetriebnahme
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Den Automaten aufstellen
261
4.3.11.2 Box-PC-Einschub X4/X3/X2 - Steckverbindungen an der Frontseite
4
→ Kontrollieren Sie zusätzlich folgende Steckverbindungen:
4
Box-PC-Einschub,
Frontseite
(Abb. 4.3 - 20
, Seite 263)
Stecker
Anschlusskabel Hinweis
Stecker Kabel
X0pr
a
X0pr 03009778 Bis zum Anschlag einstecken
X1pr
a
X1pr 03009838 Bis zum Anschlag einstecken
X2pr
a
X2pr 03009755 Bis zum Anschlag einstecken
X3pr
a
X3pr 03009756 Bis zum Anschlag einstecken
X0ps
a
X0ps 03009798 Bis zum Anschlag einstecken
X1ps
a
X1ps 03009818 Bis zum Anschlag einstecken
X2ps
a
X2ps 03009757 Bis zum Anschlag einstecken
X3ps
a
X3ps 03009758 Bis zum Anschlag einstecken
X6pc X6pc 03010478 Bis zum Anschlag einstecken
X5pv X5pv 03051749 Mit Schrauben sichern
X6pv X6pv 03051750 Mit Schrauben sichern
a) Dieser Stecker ist für Kameras vorgesehen.
Box-PC-Einschub, Frontseite
(Abb. 4.3 - 20
, Seite 263)
Stecker
Stecker Kabel
X1pa X4rz (Box-PC-Rückseite) 03050908-W2
X1pc X4rz (Box-PC-Rückseite) 03050908-W1
X4pa X2pv 03051748
X4pc X1pv 03051747
X5pc X5pa 03051756
X7pc X8pd 03051755
X9pd X2rz (Box-PC-Rückseite) 03052633-W1
