Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie Den Automaten aufstellen Ab Softwareversion SR.70x.xx Ausgabe 01/2011 270 4.3.16 Abst andsmaße der Maschinenfüß e und der festen LP-T ransportkanten 4.3.16.…
Betriebsanleitung SIPLACE X-Serie Aufstellen und Inbetriebnahme
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Den Automaten aufstellen
269
4

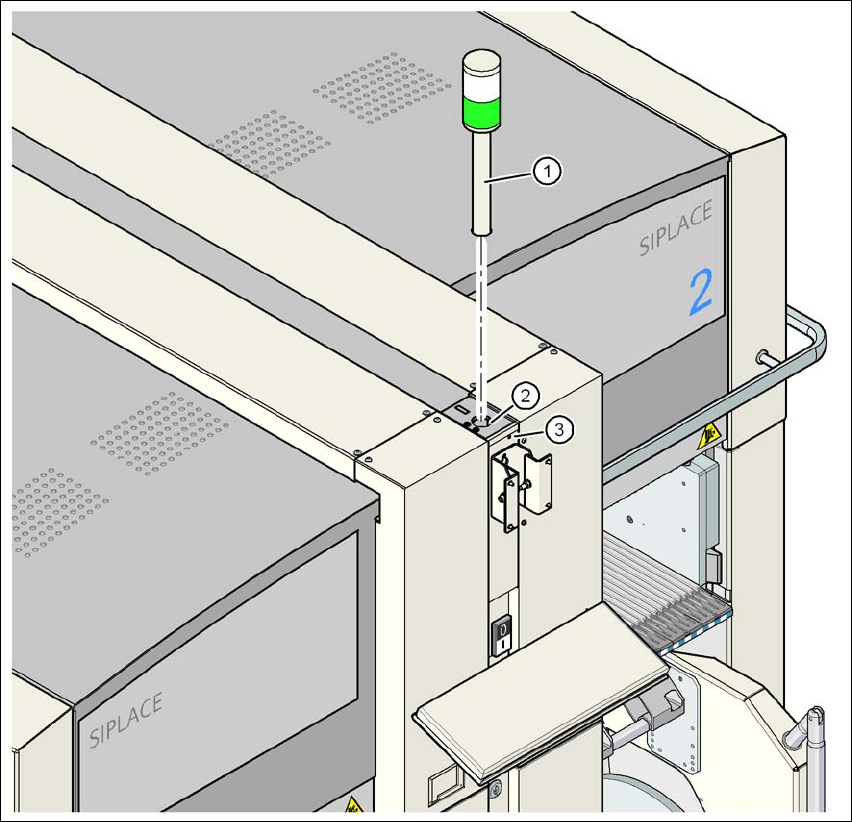

Abb. 4.3 - 22 Meldeleuchte montieren
(1) Meldeleuchte
(2) Bohrung für die Meldeleuchte
(3) Bohrung für die Arretierschraube
4.3.15 Monitore befestigen
→ Befestigen Sie die Monitore und schließen Sie die Kabel an.
→ Kontrollieren Sie die Kabelanschlüsse
Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie
Den Automaten aufstellen Ab Softwareversion SR.70x.xx Ausgabe 01/2011
270
4.3.16 Abstandsmaße der Maschinenfüße und der festen LP-Transportkanten
4.3.16.1 Abstandsmaße der Maschinenfüße und der festen rechten Transportkante
des LP-Einfachtransports
4

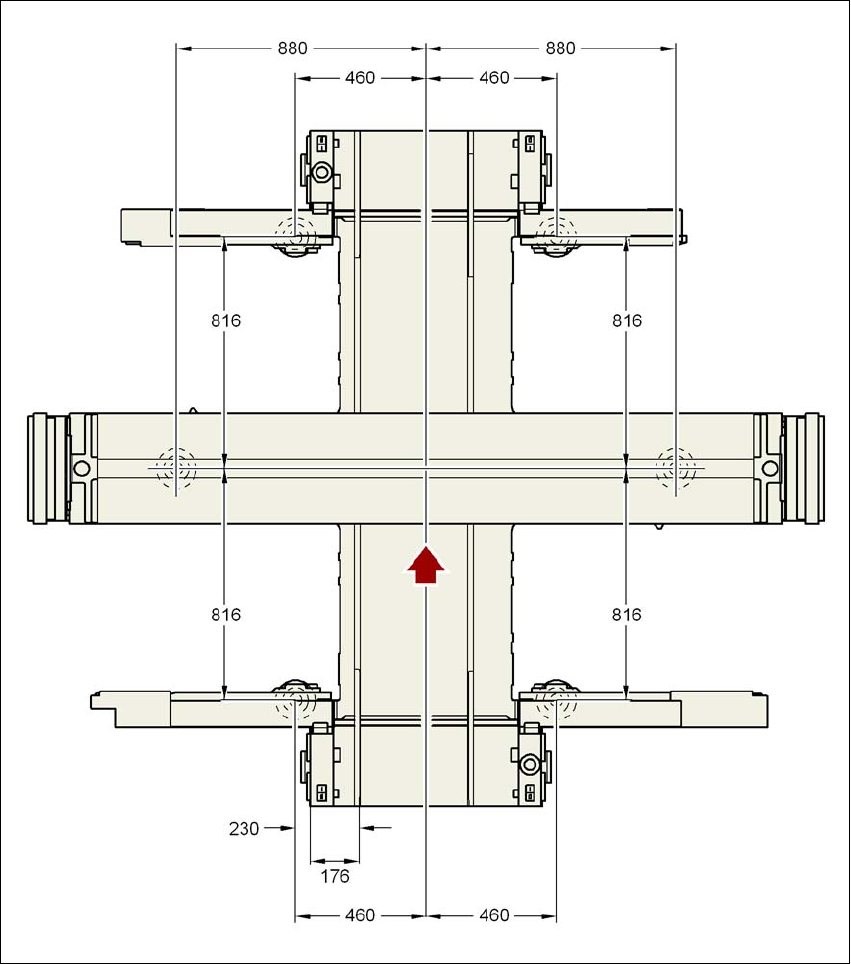

Abb. 4.3 - 23 Abstandsmaße der Maschinenfüße und der festen rechten Transportkante des LP-Einfachtransports
in Millimeter - Standardtransportbreite
Betriebsanleitung SIPLACE X-Serie Aufstellen und Inbetriebnahme
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Den Automaten aufstellen
271

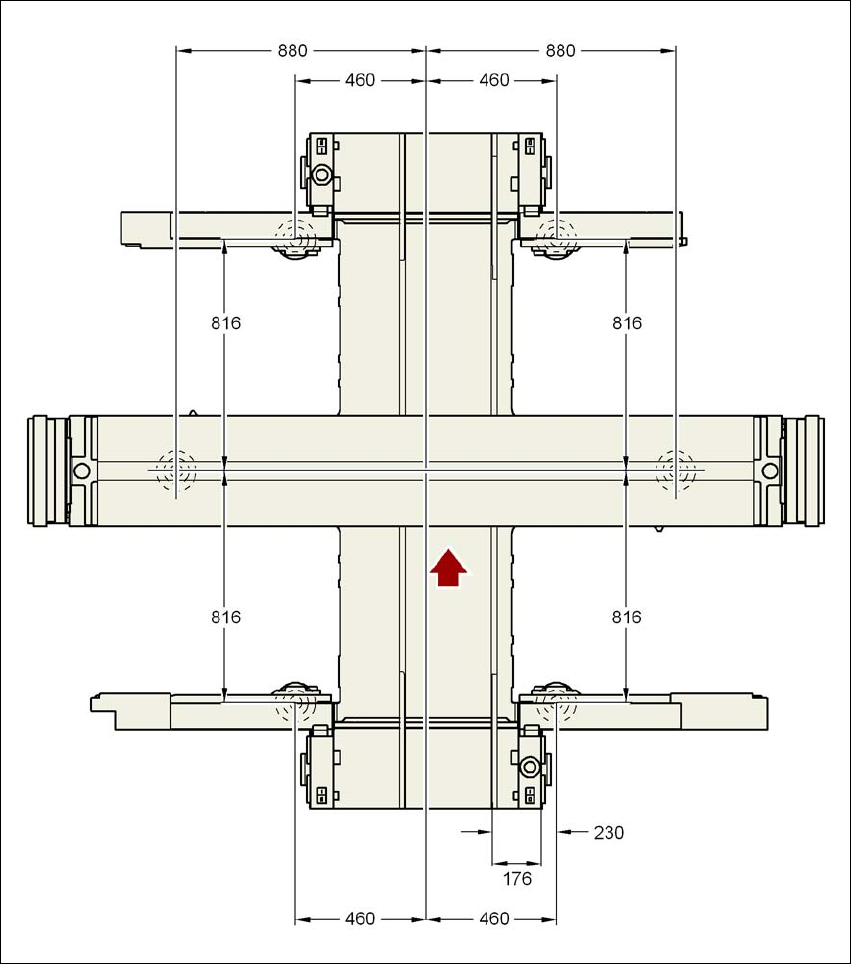

4.3.16.2 Abstandsmaße der Maschinenfüße und der festen linken Transportkante
des LP-Einfachtransports
4
Abb. 4.3 - 24 Abstandsmaße der Maschinenfüße und der festen linken Transportkante des LP-Einfachtransports
in Millimeter - Standardtransportbreite
