Betriebsanleitung SIPLACE X-Serie Aufstellen und Inbetriebnahme Ab Softwareversion SR.70x.xx Ausga be 01/2011 Den Automaten aufstellen 273 4.3.16.4 Abst andsmaße der Maschine nfüße und der festen linken T ransportkante d…
Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie
Den Automaten aufstellen Ab Softwareversion SR.70x.xx Ausgabe 01/2011
272
4.3.16.3 Abstandsmaße der Maschinenfüße und der festen rechten Transportkante
des LP-Doppeltransports
4
Abb. 4.3 - 25 Abstandsmaße der Maschinenfüße und der festen rechten Transportkante des LP-Doppeltransports
in Millimeter - Standardtransportbreite
Betriebsanleitung SIPLACE X-Serie Aufstellen und Inbetriebnahme
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Den Automaten aufstellen
273
4.3.16.4 Abstandsmaße der Maschinenfüße und der festen linken Transportkante
des LP-Doppeltransports
4
Abb. 4.3 - 26 Abstandsmaße der Maschinenfüße und der festen linken Transportkante des LP-Doppeltransports
in Millimeter - Standardtransportbreite
Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie
Den Automaten aufstellen Ab Softwareversion SR.70x.xx Ausgabe 01/2011
274
4.3.16.5 Abstandsmaße der Maschinenfüße und des Quad Lane Transports
4
4
4
4

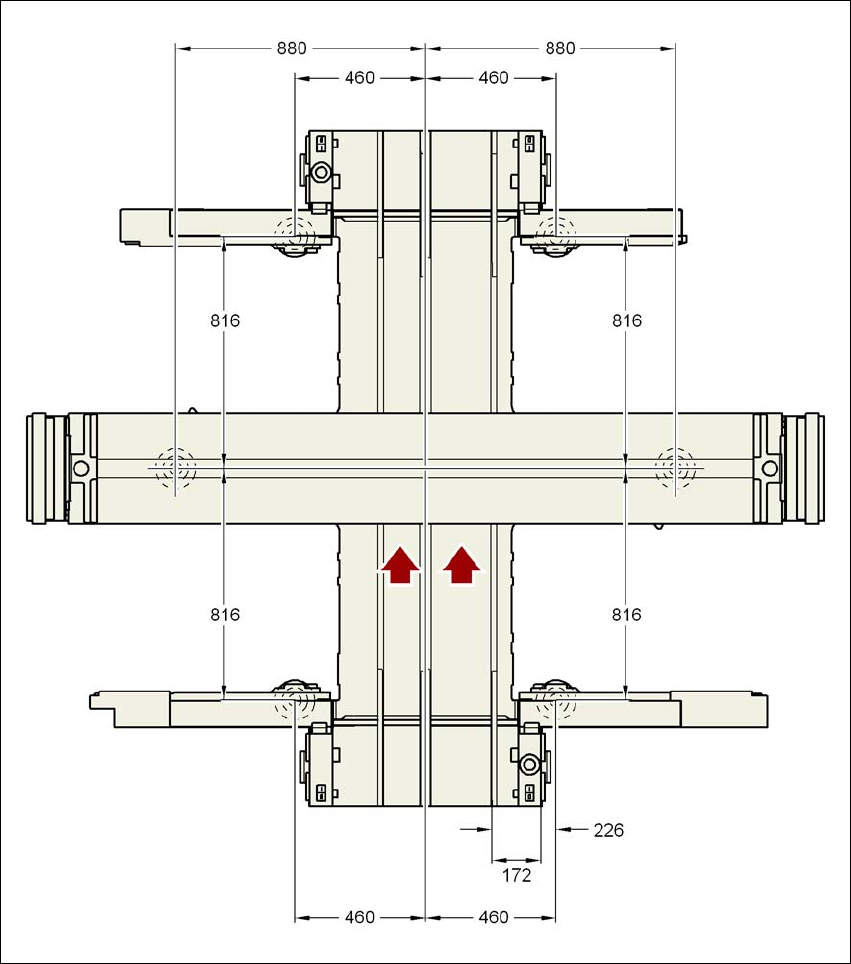

Abb. 4.3 - 27 Abstandsmaße der Maschinenfüße und des Quad Lane Transports in Millimeter -
feste Transportkanten außen, Abstand 535 mm
