Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie Den Automaten aufstellen Ab Softwareversion SR.70x.xx Ausgabe 01/2011 274 4.3.16.5 Abst andsmaße der Masc hinenfüße und des Quad Lane T r ansport s 4 4 4 4 …
Betriebsanleitung SIPLACE X-Serie Aufstellen und Inbetriebnahme
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Den Automaten aufstellen
273
4.3.16.4 Abstandsmaße der Maschinenfüße und der festen linken Transportkante
des LP-Doppeltransports
4

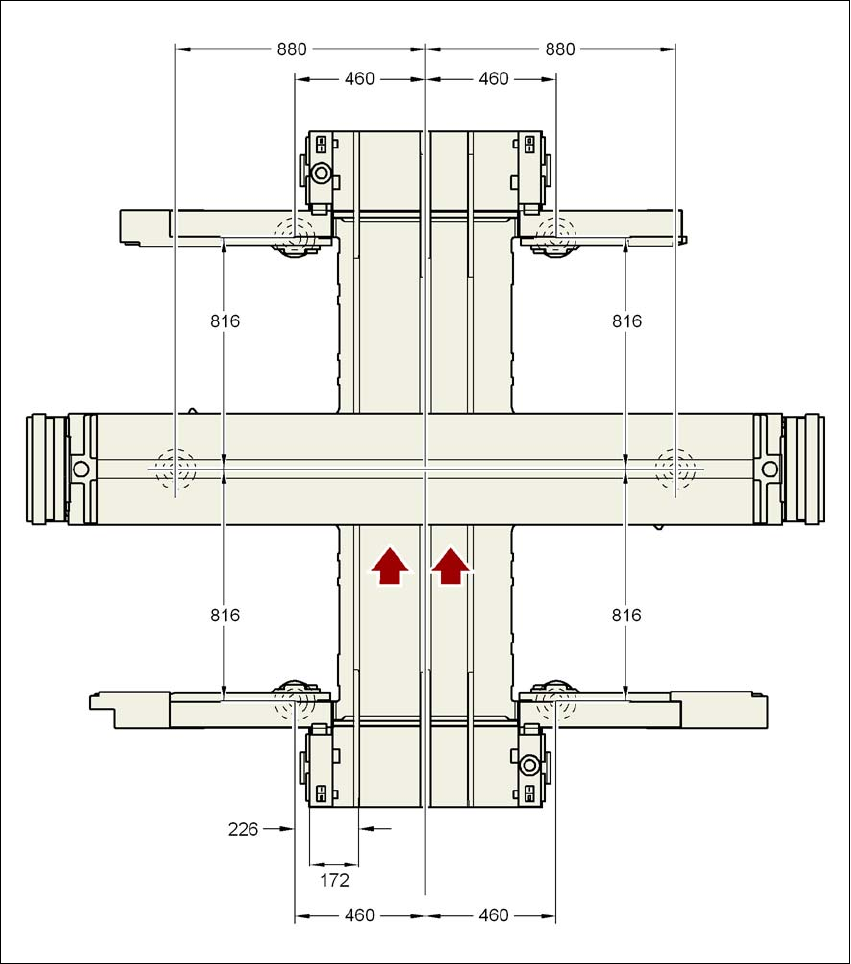

Abb. 4.3 - 26 Abstandsmaße der Maschinenfüße und der festen linken Transportkante des LP-Doppeltransports
in Millimeter - Standardtransportbreite
Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie
Den Automaten aufstellen Ab Softwareversion SR.70x.xx Ausgabe 01/2011
274
4.3.16.5 Abstandsmaße der Maschinenfüße und des Quad Lane Transports
4
4
4
4

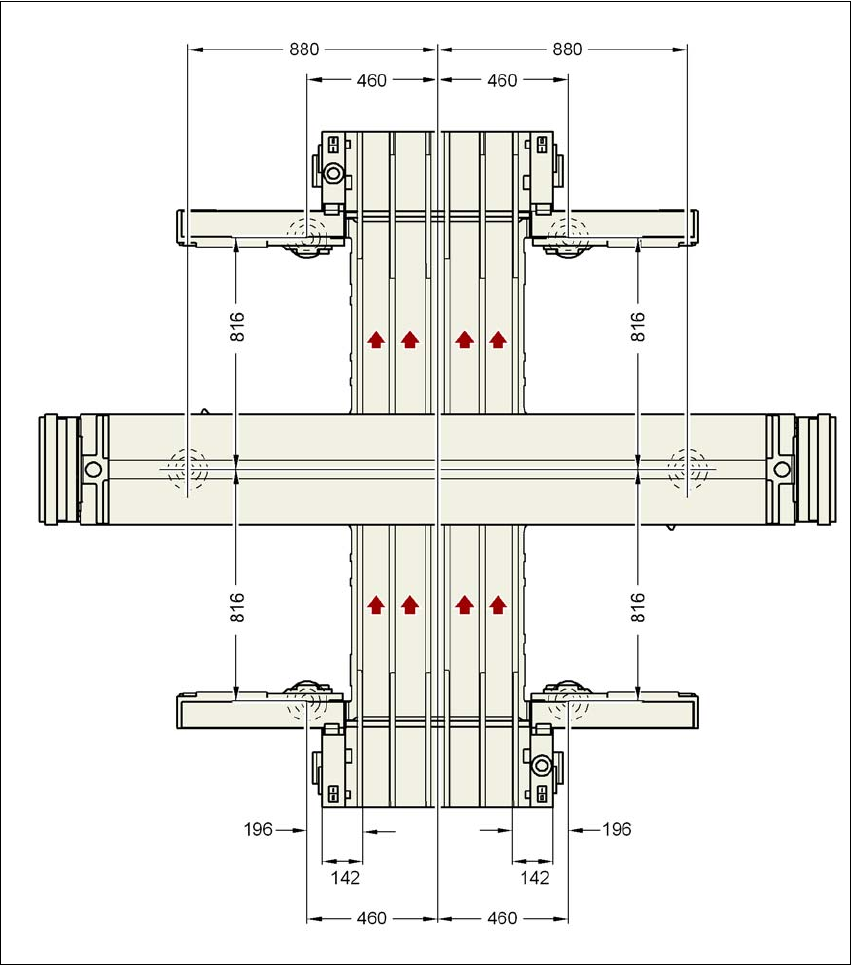

Abb. 4.3 - 27 Abstandsmaße der Maschinenfüße und des Quad Lane Transports in Millimeter -
feste Transportkanten außen, Abstand 535 mm
Betriebsanleitung SIPLACE X-Serie Aufstellen und Inbetriebnahme
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Den Automaten aufstellen
275
4.3.16.6 Abstandsmaße der Maschinenfüße von Automat und MTC
4
4
4
4

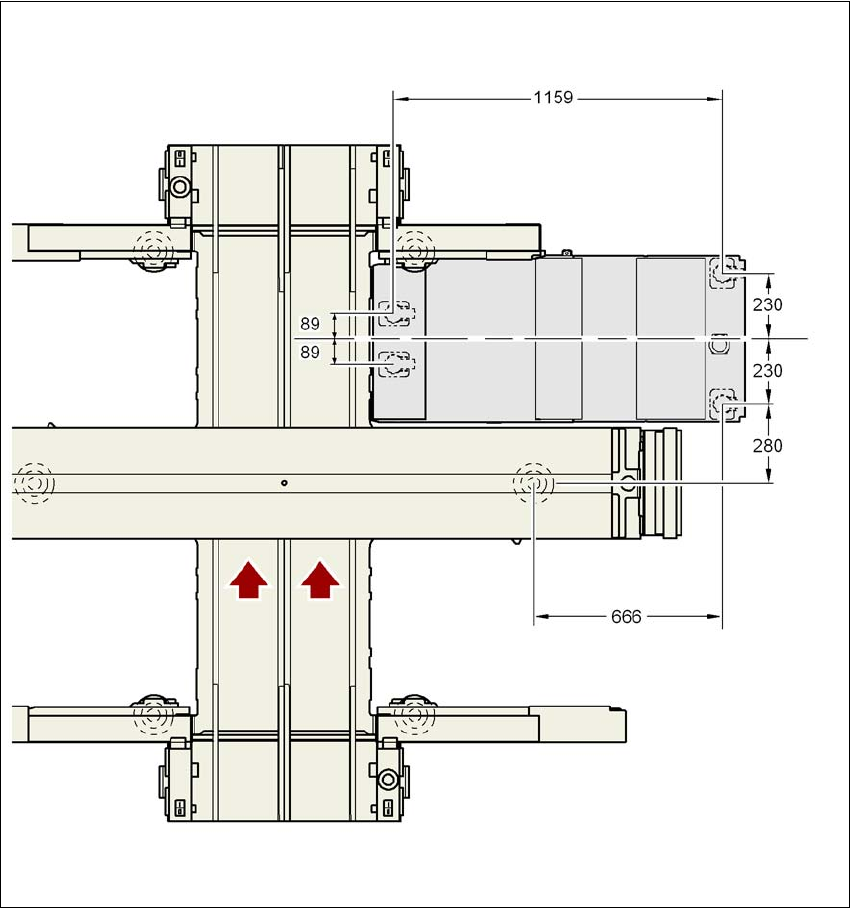

Abb. 4.3 - 28 Abstandsmaße der Maschinenfüße von Automat und MTC in Millimeter
