Betriebsanleitung SIPLACE X-Serie Aufstellen und Inbetriebnahme Ab Softwareversion SR.70x.xx Ausgabe 01/ 2011 BE-Wagen an die LP-Transporthöhe anpassen 283 4.4 BE-W agen an die LP-T ransporthöhe anp assen Der BE-W agen f…
Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie
Den Automaten aufstellen Ab Softwareversion SR.70x.xx Ausgabe 01/2011
282
4.3.20 Korrosionsschutzmittel von den Führungsschienen entfernen
Die Automaten wurden zur Auslieferung mit einem Korrosionsschutzmittel behandelt.
VORSICHT 4
– Entfernen Sie daher den Korrosionsschutz von allen Achsen und Lagern, wenn sie bei der
Inbetriebnahme zum ersten Mal die Maschinenachsen verfahren.
– Fetten Sie alle Achsen und Lager mit dem in der Instandhaltungsanleitung beschriebenen
Fett nach.
Vermischt sich das Korrosionsschutzmittel mit dem Lagerfett der Achsen, kann dies zu einer er-
heblichen Reduktion der Lebensdauer von Lagern und Führungsschienen führen.
VORSICHT 4
Beim Reinigen der Führungsschienen und Maßstäbe darf auf keinen Fall Alkohol in die Füh-
rungswagen gelangen. Alkohol zerstört das Lagerfett in den Führungswagen.
Betriebsanleitung SIPLACE X-Serie Aufstellen und Inbetriebnahme
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 BE-Wagen an die LP-Transporthöhe anpassen
283
4.4 BE-Wagen an die LP-Transporthöhe anpassen
Der BE-Wagen für die X-Zuführmodule lässt sich mit wenigen Handgriffen auf folgende Leiterplat-
ten-Transporthöhen einstellen:
830 mm ± 15 mm
900 mm ± 15 mm
930 mm ± 15 mm (Standardhöhe)
950 mm ± 15 mm (SMEMA-Höhe) 4
4

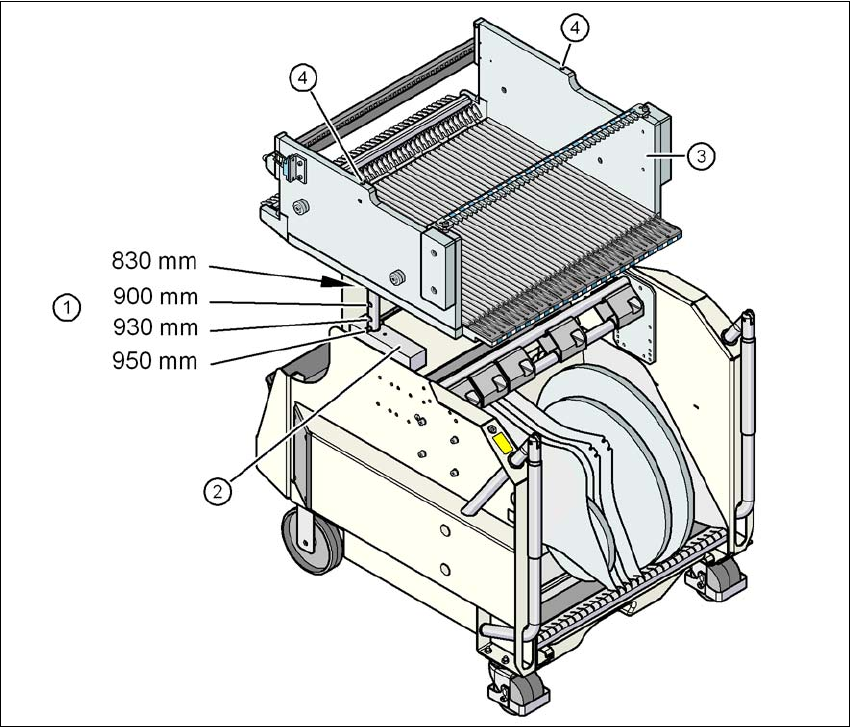

Abb. 4.4 - 1 BE-Wagen (SIPLACE X-Serie) mit einer LP-Transporthöhe von 950 mm
(1) Bohrungen für die LP-Transporthöhen 900, 930 und 950 mm in den Führungssäulen.
Bei 830 mm Transporthöhe liegt der BE-Tisch auf dem Klotz (2) auf.
(2) Klotz
(3) BE-Tisch
(4) M8-Bohrungen zum Befestigen der Montagehilfe
Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie
BE-Wagen an die LP-Transporthöhe anpassen Ab Softwareversion SR.70x.xx Ausgabe 01/2011
284
4.4.1 Warnhinweise
WARNUNG 4
Nur Technikern von ASM Assembly Systems oder zertifizierten Personen ist es erlaubt, die BE-
Wagenhöhe zu verstellen.
→ Beachten Sie dazu die geltenden Unfallverhütungsvorschriften.
→ Nehmen Sie alle Zuführmodule vom BE-Tisch, wenn Sie den BE-Tisch in der Höhe verstellen
wollen.
4.4.2 Werkzeuge und Hilfsmittel
Für die Höheneinstellung des BE-Wagens benötigen Sie folgende Werkzeuge und Hilfsmittel:
–Hammer
– Durchtreiber, 8 mm
– Montagehilfe (Art.-Nr. 03015976-xx)
– Hebevorrichtung zum Anheben des BE-Wagen-Tisches, Tragkraft mindestens 80 kg
4.4.3 BE-Wagenhöhe ändern
WARNUNG 4
→ Nehmen Sie alle Zuführmodule vom BE-Tisch.
→ Montieren Sie zur Höhenverstellung die Montagehilfe an den BE-Tisch. Sie verhindert Ver-
formungen des BE-Tisches, wenn der Tisch angehoben oder abgesenkt wird.
→ Befestigen Sie die Montagehilfe (Pos. 1 in Abb. 4.4 - 2
, Seite 285) mit den beiden Innen-
sechskantschrauben M8 x 50 (Pos. 3 in Abb. 4.4 - 2
, Seite 285) am BE-Tisch (Pos. 4 in Abb.
4.4 - 2
, Seite 285).
→ Hängen Sie den Haken der Hebevorrichtung in die Öse ein (Pos. 2 in Abb. 4.4 - 2
, Seite 285).
→ Heben Sie den BE-Wagen-Tisch etwas an, bis die Spiralspannstifte (Pos. 6 in Abb. 4.4 - 2
,
Seite 285
) frei liegen.
→ Schlagen Sie mit dem Durchtreiber die Spiralspannstifte auf beiden Seiten vorsichtig heraus.
→ Setzen Sie die Spiralspannstifte in die Bohrungen der gewünschten LP-Transporthöhe ein
(siehe Abb. 4.4 - 1
, Seite 283).
