Aufgaben an der Maschine Betriebsanleitung SIPLACE X-Serie
Personalprofile Ab Softwareversion SR.70x.xx Ausgabe 01/2011
294
5.1.3 Bedienebene "Service (Kunde)"
5.1.3.1 Trainingskurse
Eine Übersicht über die Trainingskurse finden Sie in Abschnitt 1.3, Seite 30.
5.1.3.2 Aufgaben
Zum Aufgabengebiet des Servicepersonals zählt: 5
– Umfangreiche Instandhaltungstätigkeiten
– Tausch von Ersatzteilen
– Editieren von Maschinendaten
– Kalibrieren der Maschine
5.1.4 Bedienebene "Programmierer"
5.1.4.1 Trainingskurse
Eine Übersicht über die Trainingskurse finden Sie in Abschnitt 1.3, Seite 30.
5.1.4.2 Aufgaben
Der Programmierer hat folgenden Aufgabenbereich: 5
– CAD-Daten aufbereiten
– Visiondaten erstellen und abgleichen (Teachen)
– Bestückprogramme erstellen
– Neuen Auftrag implementieren
– Datenpflege
– Datensicherung
Betriebsanleitung SIPLACE X-Serie Aufgaben an der Maschine
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Bedien- und Anzeigeelemente
295
5.2 Bedien- und Anzeigeelemente
5.2.1 Lage
5

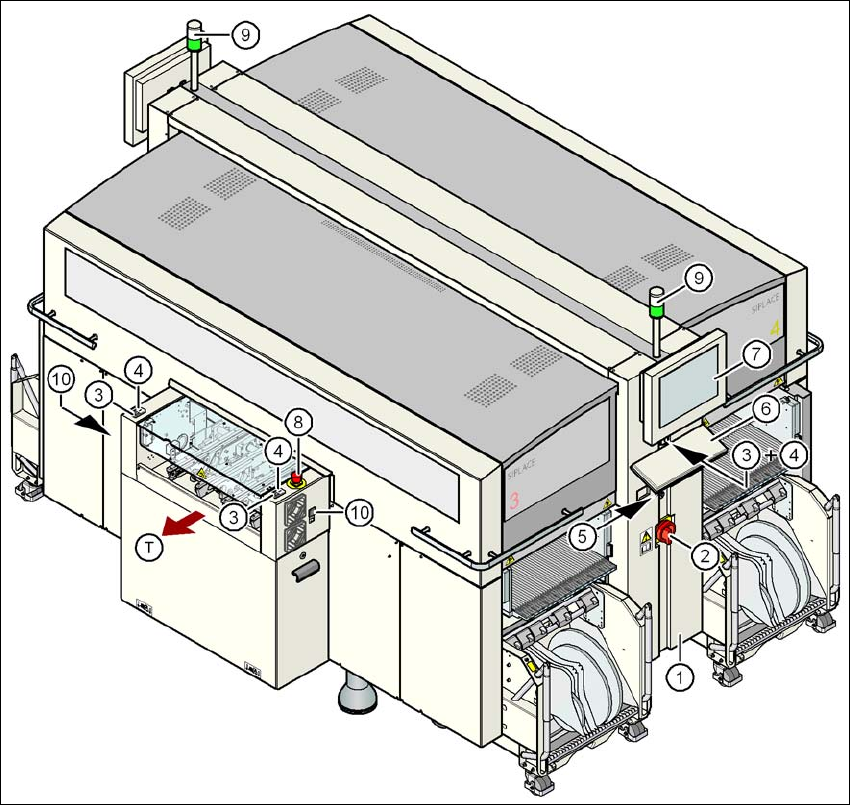

Abb. 5.2 - 1 Bedien- und Anzeigeelemente
(1) Bedienfeld auf der Seite der Stromversorgung (7) LCD-Bildschirm
(2) Hauptschalter (8) NOT-HALT-Taster
(3) Stopptaster (schwarz) (9) Meldeleuchten
(4) Starttaster (weiß) (10) Taster zum An- und Abdocken des
BE-Wagens
(5) Bauelementezähler
(6) Tastatur (T) Leiterplatten-Transportrichtung
Aufgaben an der Maschine Betriebsanleitung SIPLACE X-Serie
Bedien- und Anzeigeelemente Ab Softwareversion SR.70x.xx Ausgabe 01/2011
296
5.2.2 Beschreibung
Alle Bedienelemente sind für Personen ab einer Körpergröße von 1,40 m erreichbar.
Hauptschalter 5
Der Hauptschalter dient zum Ein- bzw. Ausschalten der Stromversorgung des Automaten.
WARNUNG
Auch bei ausgeschaltetem Hauptschalter führen bestimmte Teile im Inneren des Automaten noch
lebensgefährliche Spannungen. 5
Stopptaster 5
Mit diesem Taster halten Sie den Bestückbetrieb des Automaten an.
Starttaster 5
Mit diesem Taster starten Sie den Automaten nach dem Einschalten bzw. nach Beseitigung von
Fehlfunktionen.
NOT-HALT-Taster 5
Beim Drücken des NOT-HALT-Tasters rastet dieser ein. Die Stromversorgung zu den Portalach-
sen, BE-Wagen, Transportbändern und Schneidgeräten wird unterbrochen, die Spannungsver-
sorgung für die Sternachsen der Bestückköpfe reduziert. Der Taster lässt sich durch Drehen
wieder entriegeln.
Bauelementezähler 5
Der Bauelementezähler zeigt die Anzahl der verarbeiteten Bauelemente an.
LCD-Bildschirm 5
Auf jeder Seite des Automaten befindet sich ein Flachbildschirm mit LCD-Technik und berüh-
rungsempfindlicher Bildschirmoberfläche (Touchscreen).
Tastatur 5
Unterhalb des Bildschirms ist die Tastatur untergebracht.
Meldeleuchten 5
Die Farbenfolge der Meldeleuchten ist weiß - grün. Sie signalisieren die Betriebszustände und
Fehlfunktionen des Automaten.
