Betriebsanleitung SIPLACE X-Serie Aufgaben an der Maschine

Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Die Bedienoberfläche

305

5.5 Die Bedienoberfläche

Die Bedienoberfläche ist in die nachfolgend beschriebenen Bereiche aufgeteilt.

Als Beispiel sehen Sie hier die Bedienoberfläche in der Ansicht "Produktion" der X4I-Maschine.

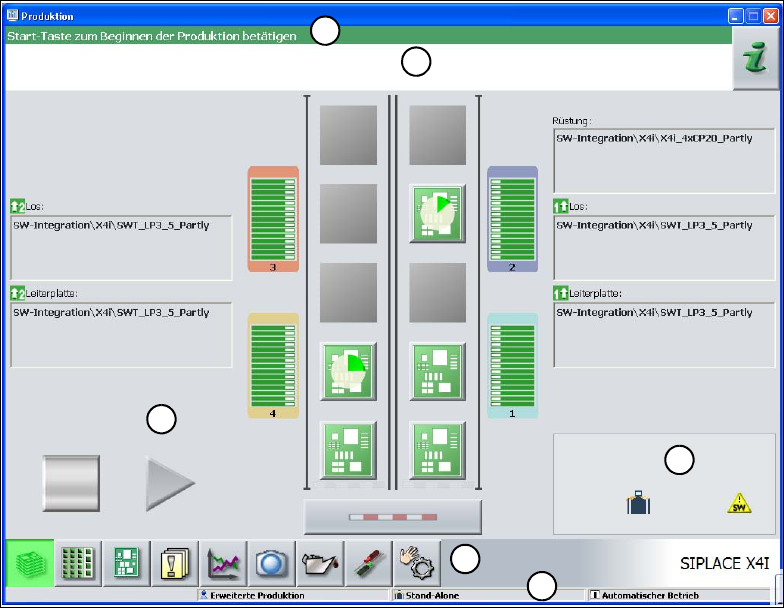

Abb. 5.5 - 1 Komponenten der Bedienoberfläche in der Ansicht "Produktion" (am Beispiel der SIPLACE X4I)

(1) Titelzeile

(2) Statusfeld (Status- und Fehleranzeige)

(3) Bearbeitungsbereich / Anzeigebereich

(4) Symbolleiste

(5) Infozeile

(6) Anzeige von geänderten Konfigurationen und zusätzlichen Optionen, z.B. Barcode-Betrieb

5.5.1 Statusfeld

Im Statusfeld wird der aktuelle Maschinenzustand, der zuletzt aufgetretene Fehler und die durch-

zuführende Aktion angezeigt.

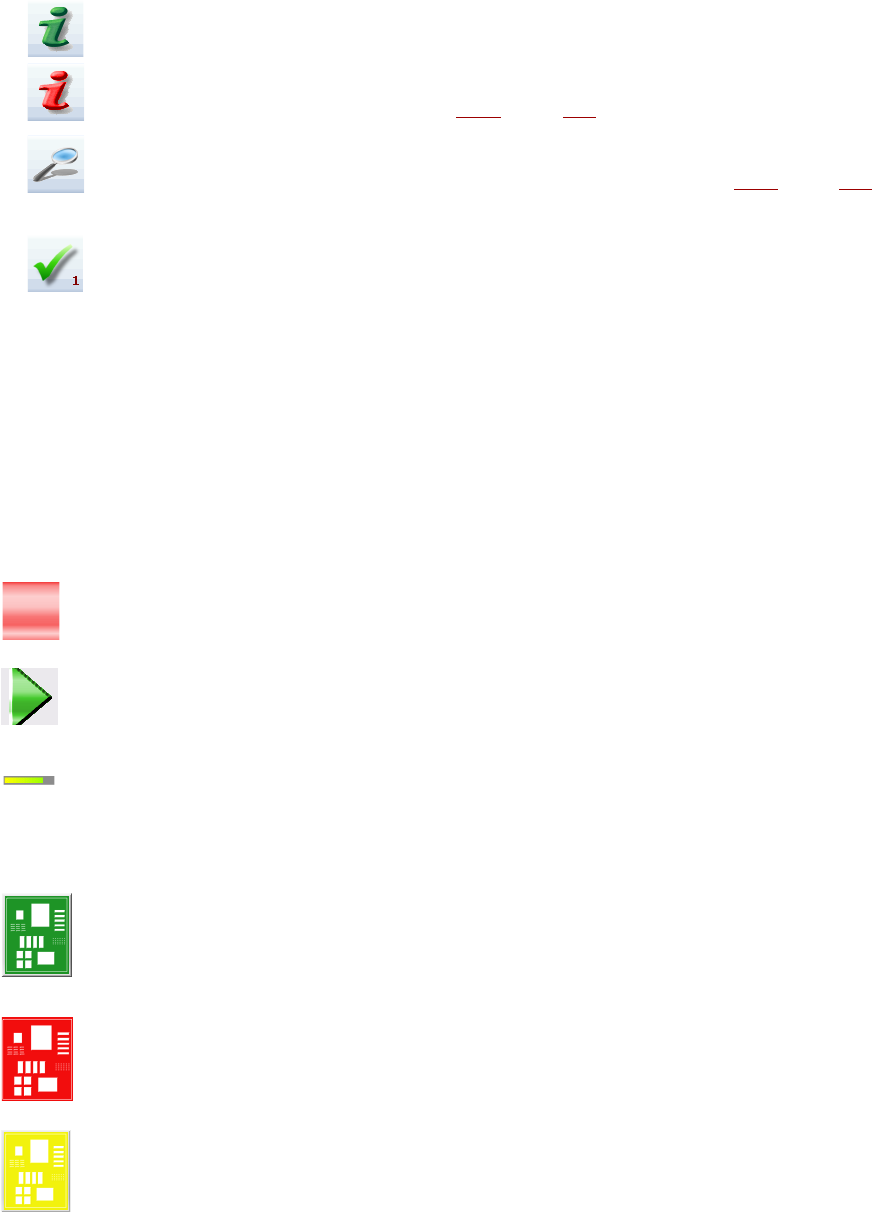

Auf der rechten Seite des Statusfeldes werden je nach Zustand folgende Symbole angezeigt:

Aufgaben an der Maschine Betriebsanleitung SIPLACE X-Serie

Die Bedienoberfläche Ab Softwareversion SR.70x.xx Ausgabe 01/2011

306

(Grün) Startet die kontextsensitive Hilfe zur aktuellen Ansicht. Alle Bedienelemente der Ansicht

werden kurz erläutert

(Rot) Startet das Hilfesystem, das mögliche Ursachen für den aktuellen Fehler und Behebungs-

maßnahmen aufzeigt (siehe Abschnitt 5.6.1

, Seite 313).

Öffnet ein Dialogfenster, in dem die Quelle des Fehlers, der Fehlermeldungstext und das Datum

mit Uhrzeit beim Auftreten des Fehlers angezeigt wird (siehe Abschnitt 5.6.1

, Seite 313). Von hier

aus kann ebenfalls die Hilfe zum aktuellen Fehler aufgerufen werden.

Löscht den aktuell angezeigten Fehler aus dem Statusfeld.

5.5.2 Anzeige- und Bearbeitungsbereich

In diesem Bereich werden die Schaltflächen zum Einstellen/Auslösen von Funktionen, allgemeine

Informationen zur Leiterplatte, Rüstung, Los und sonstige Hinweise angezeigt.

Durch animierte und verschiedenfarbig gekennzeichnete Objekte werden Vorgänge oder Zustän-

de (z. B. Bearbeiten, Stellplatz leer usw.) angezeigt.

In der Ansicht "Produktion" (Grundansicht) werden bestimmte Betriebszustände (Bearbeiten,

Fehler usw.) signalisiert.

Bearbeiten anhalten. Der aktuelle Bestückvorgang wird angehalten.

Bearbeiten fortsetzen. Die Bestückung der Leiterplatten wird gestartet bzw. fortgeführt.

Fortschrittsbalken

Für jede Leiterplatte wird angezeigt, wie weit der Bestückprozess fortgeschritten ist.

Leiterplatte in Bearbeitung

Die Leiterplatte ist vom System aufgenommen und wird bearbeitet. Das LP-Symbol wird in der

Farbe Dunkelgrün als Schaltfläche angezeigt.

Bearbeitung der Leiterplatte abgebrochen

Wurde die Bearbeitung abgebrochen, wird das LP-Symbol in der Farbe Rot angezeigt.

Leiterplatte muss geprüft werden

Wenn die Leiterplatte im Ausgabeband ist und der Status der Leiterplatte vom Bediener geprüft

werden muss, wird das LP-Symbol in der Farbe Gelb angezeigt.

Betriebsanleitung SIPLACE X-Serie Aufgaben an der Maschine

Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Die Bedienoberfläche

307

5.5.3 Symbolleiste

In der Symbolleiste befinden sich Schaltflächen für die Hauptfunktionen der Stationssoftware.

Damit können Sie die Bedienoberfläche in andere Ansichten umschalten und von dort aus weitere

Funktionen verwenden (siehe Abschnitt 5.5.5

, Seite 310).

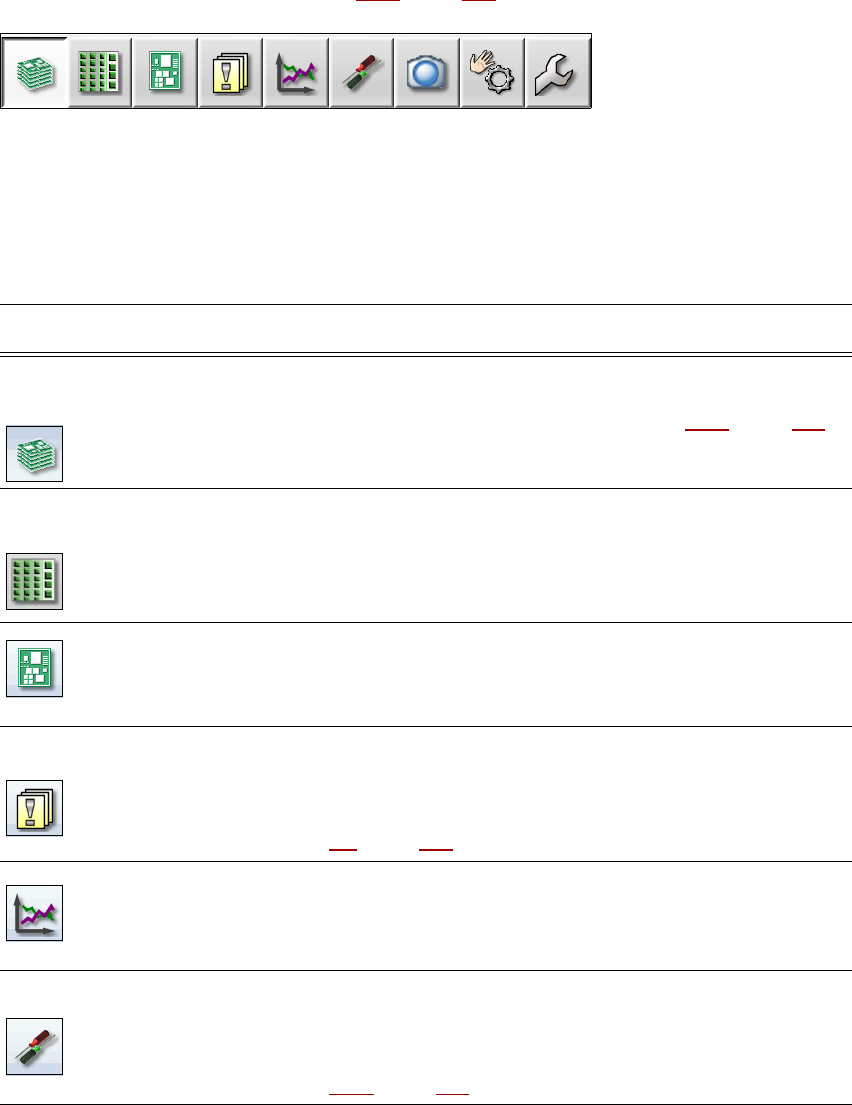

Abb. 5.5 - 2 Symbolleiste

Die Schaltflächen variieren je nach Konfiguration und eingestellter Bedienebene. Einige An-

sichten stehen nur in höheren Bedienebenen zur Verfügung.

In der folgenden Tabelle sind die Schaltflächen und Hauptfunktionen kurz beschrieben.

Symbol Ansicht Beschreibung

Produktion

(Grundansicht)

Anzeige der Maschinenstatus für die am häufigsten ausgeführten

Aufgaben während der Produktion.

Anzeige der Betriebszustände, siehe Abschnitt 5.5.2

, Seite 306.

Anzeige von Stellplätzen, Name der Rüstung, Name des Los,

Änderungen der Konfiguration und zusätzlichen Optionen.

Förderer, Bauele-

mente und Pipet-

ten

Die Rüstung kann für jeden der 4 Stellplätze einzeln aufgerufen

werden.

Prüfen und Rüsten von Förderern, Bauelementen und Pipetten.

Gehäuseformen und Bauelement-Taschenformen teachen.

Anzeige der Füllstandskontrolle.

Leiterplatten Anzeige der Leiterplatten und Bestückpositionen-Liste.

Prüfen und Einrichten der Leiterplatten und Bauelemente.

Marken teachen.

Nachrichten Anzeige von Nachrichten zu aktuellen und früheren Ereignissen.

Die Nachrichten werden nach ihrer Art unterschieden. Es ist eine

Tabelle für Spurfehler, Transportfehler, Maschinenfehler, allgemei-

ne Fehler und verkettete Fehlermeldungen aufrufbar (siehe Ab-

schnitt 5.6

, Seite 312).

Statistik Anzeige von Statistik über Leistung, Qualität und abgeworfenes

Material. Anzeige der Leistung der Maschinen und Leiterplatten.

Starten von OIS (Operator Information System), nähere Informati-

onen siehe Dokumentation zu OIS.

Einstellungen Enthält alle Einstellungen und Optionen.

Einstellen der Bedienebene, Sprache der Bedienoberfläche.

Anzeige und Ändern von Maschineneinstellungen, Benutzerein-

stellungen, Maschinenoptionen und Software-Optionen, siehe Ab-

schnitt 5.5.5

, Seite 310.
