Aufgaben an der Maschine Betr iebsanleitung SIPLACE X-Serie Zuführmodule rüsten Ab Softwar eversion SR.70x.xx Ausgabe 01/2011 332 → Ent fernen Sie die Bauelemente aus den of fenen Gurtt aschen. → Schlagen Sie die Deckfol…
Betriebsanleitung SIPLACE X-Serie Aufgaben an der Maschine
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Zuführmodule rüsten
331
→ Schieben Sie das Zuführmodul vorsichtig weiter, bis der Zentrierstift "vorne" (Pos. 4 in Abb.
5.10 - 3
, Seite 330) in die Zentrierbohrung (Pos. 6 in Abb. 5.10 - 3, Seite 330) taucht.
→ Achten Sie dabei auf den Zentrierstift "hinten" (Pos. 3 in Abb. 5.10 - 3
, Seite 330) des Zuführ-
moduls. Er muss problemlos in die Aussparung (Pos. 5) der Zentrierleiste gleiten, sonst steht
das Zuführmodul nicht senkrecht auf dem BE-Tisch oder es wurde nicht richtig auf das Füh-
rungsprofil (Pos. 8 in Abb. 5.10 - 3
, Seite 330) aufgesetzt.
→ An der Anschlagposition des Zuführmoduls rastet die Verriegelungsklinke (Pos. 7 in Abb.
5.10 - 3
, Seite 330) an der Verriegelungsrolle des Zuführmoduls (Pos. 1 in Abb. 3.9 - 1, Seite
172
) ein. Falls Sie vergessen hatten, den Entnahmegriff (Pos. 1 in Abb. 5.10 - 2, Seite 329)
einzurasten, leuchtet nach ein paar Sekunden die Statusanzeige am Bedienfeld des Zuführ-
moduls rot auf. In der LCD-Anzeige erscheint die Fehlermeldung "Handle --->>" (siehe Abb.
5.11 - 1
, Seite 337).
→ Rasten Sie den Entnahmegriff (Pos. 1 in Abb. 5.10 - 2
, Seite 329) ein. Die Statusanzeige
des Zuführmoduls leuchtet nun grün und das Zuführmodul ist betriebsbereit. An der
LCD-Anzeige lässt sich wieder die Spurnummer und die Transportschrittweite ablesen.
5.10.4 Bauelemente-Gurt am X-Zuführmodul einlegen
5.10.4.1 X-Gurtzuführmodul überprüfen
→ Wenn Sie den Gurt in das Zuführmodul einlegen, überprüfen Sie zunächst, ob sich Bau-
elemente im Bereich des Abholfensters (Pos. 2 in Abb. 5.10 - 5
, Seite 333) befinden.
→ Entfernen Sie auf jeden Fall eventuell vorhandene Bauelemente, da dies zu Störungen
führen kann.
5.10.4.2 BE-Gurt zum Einlegen vorbereiten
→ Kontrollieren Sie, dass der Gurt am Anfang eine gerade Schnittkante hat.
→ Sind die Transportlöcher eingerissen oder geknickt, so schneiden Sie diesen Teil des
Gurtes ab.
→ Achten Sie zudem darauf, dass an der Deckfolie kein Klebestreifen haftet.
→ Ziehen Sie vom Gurt etwa 30 cm Deckfolie ab, wenn dabei keine Bauelemente freigelegt
werden.
HINWEIS 5
Verwenden Sie SMD-Gurteinfädler, wenn nicht genügend Deckfolie vorhanden ist, damit
keine Bauelemente verloren gehen:
für den 8 mm - Gurt: Artikel-Nr. 00355265-xx
für den 12 mm - Gurt: Artikel-Nr. 00356342-xx
→ Kürzen Sie den Gurt mit den jetzt freiliegenden BE-Taschen um etwa 3 cm.
Aufgaben an der Maschine Betriebsanleitung SIPLACE X-Serie
Zuführmodule rüsten Ab Softwareversion SR.70x.xx Ausgabe 01/2011
332
→ Entfernen Sie die Bauelemente aus den offenen Gurttaschen.
→ Schlagen Sie die Deckfolie um die vordere Gurtkante entlang der Gurtunterseite.
5.10.4.3 Gurt am X-Zuführmodul einlegen
5

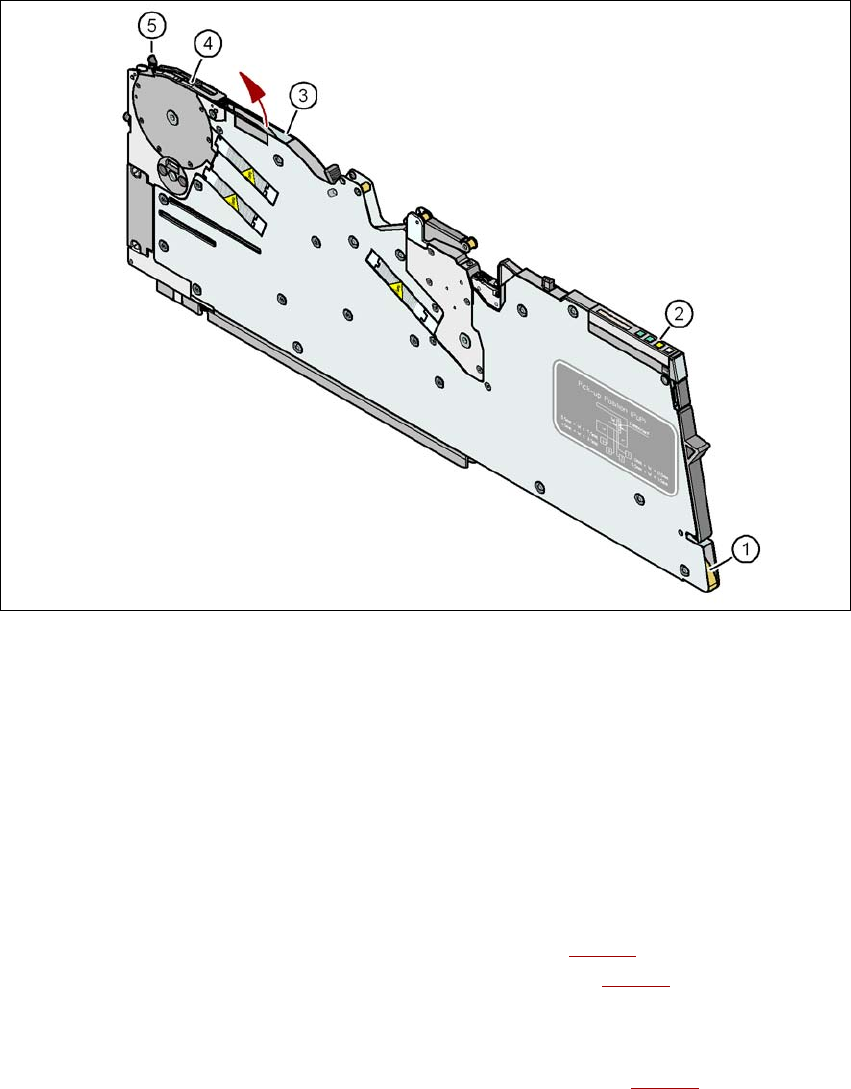

Abb. 5.10 - 4 Bauelementegurt einlegen
(1) Eintrittsöffnung des Gurtleitkanals
(2) Bedienfeld
(3) Austrittsöffnung des Gurtleitkanals
(4) Abholfenster
(5) Hebel zum Anheben des Abholfensters
5
→ Halten Sie den Gurt so, dass sich die Transportlöcher in Transportrichtung gesehen auf der
linken Seite befinden.
→ Schieben Sie den Gurt in die Eintrittsöffnung (Pos. 1 in Abb. 5.10 - 4
) des Gurtleitkanals und
weiter, bis der Gurt aus der Gurtaustrittsöffnung (Pos. 3 in Abb. 5.10 - 4
) austritt.
→ Ziehen Sie den Gurt nach oben heraus und schlagen Sie die Deckfolie an der Gurtoberseite
zurück.
→ Führen Sie den Gurtanfang unter das Abholfenster (Pos. 2 in Abb. 5.10 - 5
) und weiter, bis
der Gurt am Stiftrad anstößt.
Betriebsanleitung SIPLACE X-Serie Aufgaben an der Maschine
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Zuführmodule rüsten
333
5

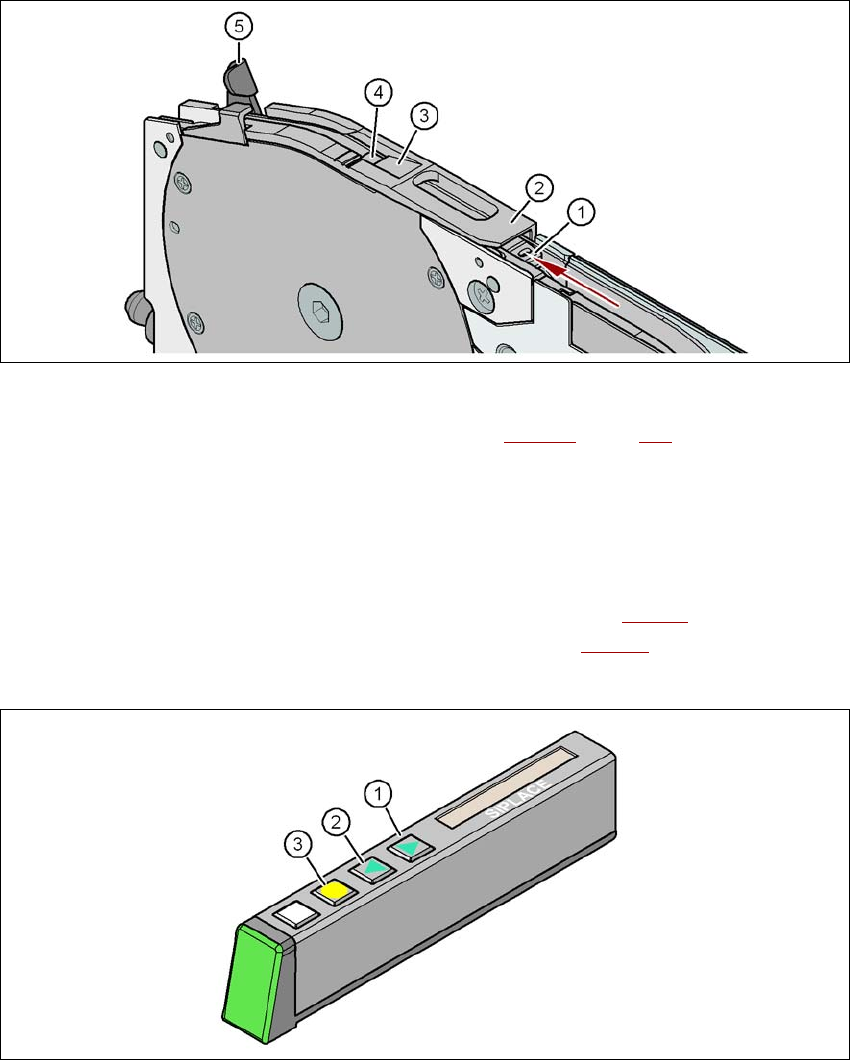

Abb. 5.10 - 5 Abholfenster des Gurtzuführmoduls
(1) Gurtunterstützung, herausnehmbar (siehe Abschnitt 5.10.4.4, Seite 335)
(2) Abholfenster
(3) Abzugskante für die Deckfolie
(4) Abholbereich für Bauelemente
(5) Hebel zum Anheben und Verriegeln des Abholfensters
→ Drücken Sie am Bedienfeld die Taste VORWÄRTS (Pos. 1 in Abb. 5.10 - 6
) solange, bis sich
die Knickstelle der Deckfolie im Abholbereich (Pos. 4 in Abb. 5.10 - 5
) der Bauelemente be-
findet.
5
Abb. 5.10 - 6 Bedienfeld des Zuführmoduls
(1) Taste VORWÄRTS zum Vorwärtstransportieren des Gurtes
(2) Taste RÜCKWÄRTS zum Rückwärtstransportieren des Gurtes
(3) Taste FOLIE zum Spannen der Deckfolie
