Betriebsanleitung SIPLACE X-Serie Aufgaben an der Maschine Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Zuführmodule rüsten 333 5 Abb. 5.10 - 5 Abholfenster des Gurtzuführmoduls (1) Gurtunterstützung, herau snehmbar (sie…
Aufgaben an der Maschine Betriebsanleitung SIPLACE X-Serie
Zuführmodule rüsten Ab Softwareversion SR.70x.xx Ausgabe 01/2011
332
→ Entfernen Sie die Bauelemente aus den offenen Gurttaschen.
→ Schlagen Sie die Deckfolie um die vordere Gurtkante entlang der Gurtunterseite.
5.10.4.3 Gurt am X-Zuführmodul einlegen
5
Abb. 5.10 - 4 Bauelementegurt einlegen
(1) Eintrittsöffnung des Gurtleitkanals
(2) Bedienfeld
(3) Austrittsöffnung des Gurtleitkanals
(4) Abholfenster
(5) Hebel zum Anheben des Abholfensters
5
→ Halten Sie den Gurt so, dass sich die Transportlöcher in Transportrichtung gesehen auf der
linken Seite befinden.
→ Schieben Sie den Gurt in die Eintrittsöffnung (Pos. 1 in Abb. 5.10 - 4
) des Gurtleitkanals und
weiter, bis der Gurt aus der Gurtaustrittsöffnung (Pos. 3 in Abb. 5.10 - 4
) austritt.
→ Ziehen Sie den Gurt nach oben heraus und schlagen Sie die Deckfolie an der Gurtoberseite
zurück.
→ Führen Sie den Gurtanfang unter das Abholfenster (Pos. 2 in Abb. 5.10 - 5
) und weiter, bis
der Gurt am Stiftrad anstößt.
Betriebsanleitung SIPLACE X-Serie Aufgaben an der Maschine
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Zuführmodule rüsten
333
5
Abb. 5.10 - 5 Abholfenster des Gurtzuführmoduls
(1) Gurtunterstützung, herausnehmbar (siehe Abschnitt 5.10.4.4, Seite 335)
(2) Abholfenster
(3) Abzugskante für die Deckfolie
(4) Abholbereich für Bauelemente
(5) Hebel zum Anheben und Verriegeln des Abholfensters
→ Drücken Sie am Bedienfeld die Taste VORWÄRTS (Pos. 1 in Abb. 5.10 - 6
) solange, bis sich
die Knickstelle der Deckfolie im Abholbereich (Pos. 4 in Abb. 5.10 - 5
) der Bauelemente be-
findet.
5
Abb. 5.10 - 6 Bedienfeld des Zuführmoduls
(1) Taste VORWÄRTS zum Vorwärtstransportieren des Gurtes
(2) Taste RÜCKWÄRTS zum Rückwärtstransportieren des Gurtes
(3) Taste FOLIE zum Spannen der Deckfolie
Aufgaben an der Maschine Betriebsanleitung SIPLACE X-Serie
Zuführmodule rüsten Ab Softwareversion SR.70x.xx Ausgabe 01/2011
334
→ Schieben Sie den Hebel (Pos. 5 in Abb. 5.10 - 5, Seite 333) nach vorne, um das Abholfenster
(Pos. 2 in Abb. 5.10 - 5
, Seite 333) in die erste Rastposition anzuheben.
→ Ziehen Sie die Deckfolie seitlich am Abholfenster entlang nach vorne und unter dem Abhol-
fenster heraus.
→ Schlagen Sie die Deckfolie zurück, bis sie an der Abzugskante (Pos. 3 in Abb. 5.10 - 5
, Seite
333
) anliegt.
HINWEIS 5
Senken Sie das Abholfenster erst ab, wenn die Deckfolie an der Abzugskante anliegt.
→ Klappen Sie den Hebel (Pos. 5 in Abb. 5.10 - 5
, Seite 333) zurück, um das Abholfenster ab-
zusenken.
→ Führen Sie die Deckfolie über die Deckfolienschwinge (Pos. 2 in Abb. 5.10 - 7
) weiter bis zu
den Folienstopfrädern (Pos. 1 in Abb. 5.10 - 7
).
5

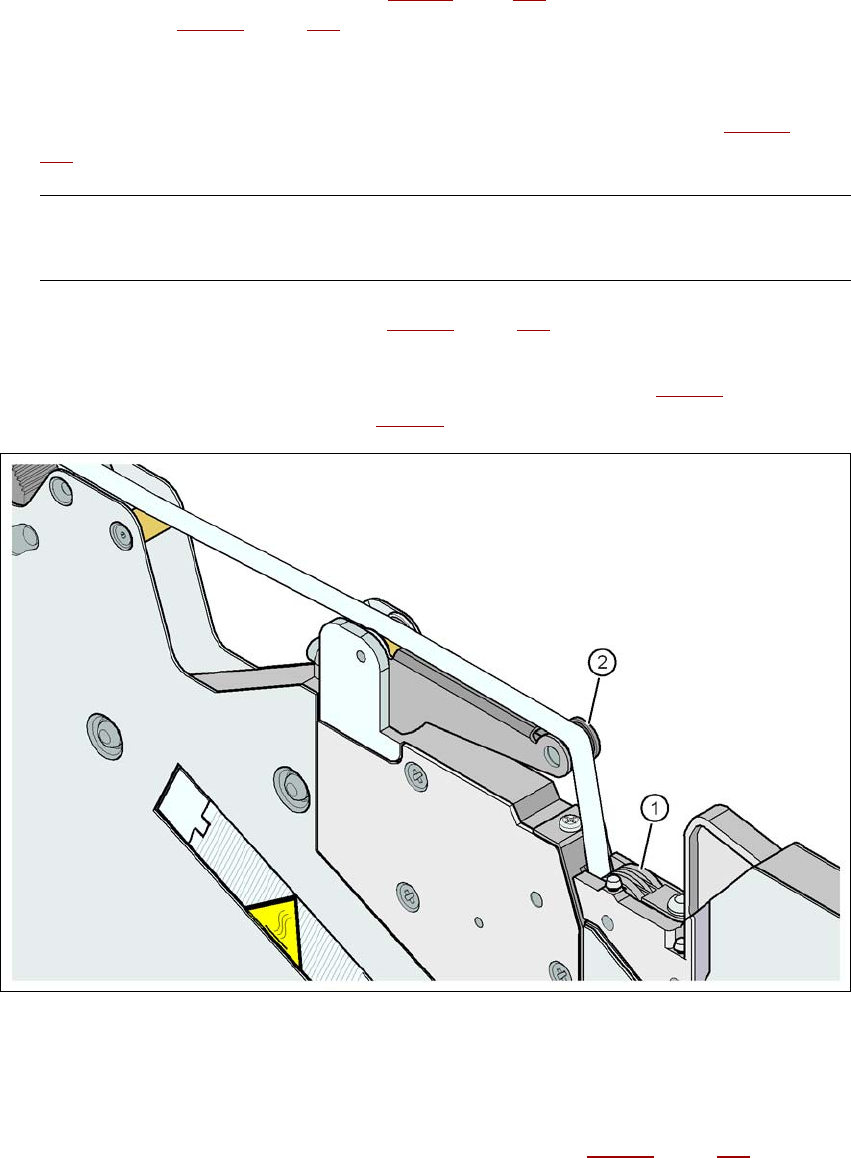

Abb. 5.10 - 7 Deckfolie zu den Deckfolienstopfrädern führen
(1) Deckfolienstopfräder
(2) Deckfolie
5
→ Drücken Sie am Bedienfeld den Taster FOLIE (Pos. 3 in Abb. 5.10 - 6, Seite 333) solange,
bis die Deckfolie gespannt ist. Die Deckfolienschwinge neigt sich nach unten und stoppt den
Antriebsmotor.
→ Schneiden Sie den Gurt am Frontende des Zuführmoduls bündig ab.
