5.11 LCD- und Statusanzeigen am X-Zuführmodul
beachten
Die X-Zuführmodule haben zur Signalisierung der Betriebszustände eine mehrfarbige Statusan-
zeige (Pos. 6 in Abb. 5.11 - 1
) und zum Anzeigen der Texte eine LCD-Anzeige (Pos. 1 in Abb.
5.11 - 1
).
5

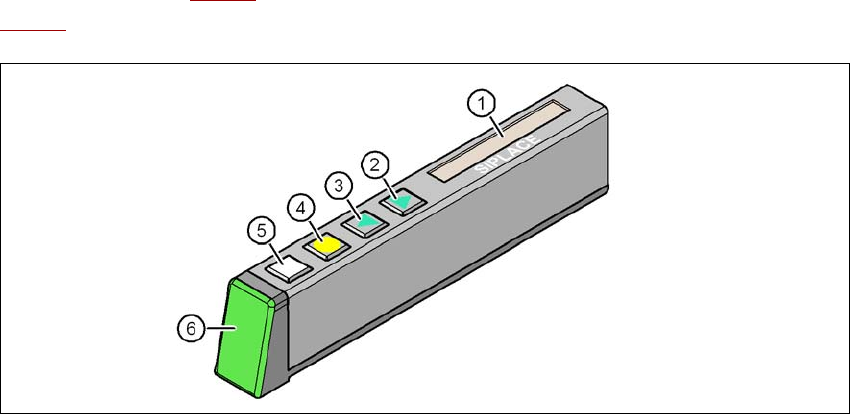

Abb. 5.11 - 1 Taster, LCD- und Statusanzeigen am X-Zuführmodul
(1) LCD-Anzeige
(2) Taste VORWÄRTS
(3) Taste RÜCKWÄRTS
(4) Taste FOLIE
(5) Taste SET
(6) Statusanzeige, mehrfarbig
5.11.1 Statusanzeige
–Grün:
Das Zuführmodul ist betriebsbereit und in der aktuellen Rüstung enthalten.
– Orange:
Eine Warnung wird signalisiert. Der Text der Warnung erscheint an der LCD-Anzeige.
–Rot:
Eine Fehlfunktion ist aufgetreten. Die Fehlermeldung wird an der LCD-Anzeige ausgegeben.
–Aus:
Das Zuführmodul ist nicht in der aktuellen Rüstung enthalten.
Aufgaben an der Maschine Betriebsanleitung SIPLACE X-Serie
LCD- und Statusanzeigen am X-Zuführmodul beachten Ab Softwareversion SR.70x.xx Ausgabe 01/2011
338
HINWEIS 5
Der Maschinencontroller schaltet die Statusanzeige jener Zuführmodule aus, die nicht in der
Rüstung enthalten sind. Den Zustand "LED aus" gibt es demnach nur, wenn vom Programmier-
system ein Auftrag an die Linie vorgegeben wurde. Dies erleichtert dem Bediener die Kontrolle
der Zuführmodule, da er nur auf jene Zuführmodule achten muss, die in der Rüstung enthalten
sind.
Beim Rüstvorgang selbst - keine Rüstinformation an der Station, kein Auftrag von SIPLACE Pro
an die Station/Linie gesandt - wird die LED bei jedem Zuführmodul nach dem Einsetzen aktiviert.
Der Bediener erhält damit die Information, ob alles in Ordnung ist.
5.11.2 LCD-Anzeige
In den nachstehenden Tabellen finden Sie die den Wortlaut der LCD-Anzeige, die Farbe und den
Modus der Statusanzeige, die Bedeutung und Maßnahmen zur Fehlerbehebung.
5.11.2.1 Warnungen und Abhilfe
5
5
5.11.2.2 Fehlermeldungen und Abhilfe
5
Text der
LCD-Anzeige
Status-
anzeige
Bedeutung Störungsbehebung
Remove Foil
(Folie entfernen)
Orange Es wurde eine Funktion ge-
wählt, die bei gespannter
Deckfolie (Folienschwinge
ist nach unten gedrückt)
nicht zulässig ist.
Wenn die gewünschte Funktion durchge-
führt werden soll, Folie aus der Zahnradpaa-
rung entnehmen und abschneiden, damit
Folienschwinge entspannt wird
Text der
LCD-Anzeige
Status-
anzeige
Bedeutung Störungsbehebung
keine Rot,
blinkend
Zuführmodul-Software
springt nicht in die Applikati-
on
Applikationssoftware neu laden
Zuführmodul-Software laden
Handle --->>
(Griff --->>)
Rot Zuführmodul wurde ange-
meldet, aber Entnahmegriff
ist noch nicht eingeschoben
Entnahmegriff einschieben
Low Voltage
(Unterspannung)
Orange 24V Versorgungs-Spannung
hat nach dem Einschalten
die Einschaltschwelle nicht
überschritten
Spannungsversorgung überprüfen
Betriebsanleitung SIPLACE X-Serie Aufgaben an der Maschine
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 LCD- und Statusanzeigen am X-Zuführmodul beachten
339
Low Voltage
(Unterspannung)
Rot 24V Versorgungs-Spannung
hat die Einschaltschwelle
überschritten und ist danach
eingebrochen
Spannungsversorgung überprüfen
Feed Timeout
TransTimeout
(Zeitfehler beim
Gurttransport-
zyklus)
Rot Gurttransportzyklus wurde
nicht innerhalb der vorgege-
benen Zeit korrekt beendet
(Timeout der Funktion
"Feed")
Gurtrolle im Container verklemmt?
Bauelement im Abholbereich zwischen Gurt
und BE-Fenster verklemmt?
Wenn Schwergängigkeit behoben, erneut
Transport über die Pfeiltasten auslösen. Zu-
führmodul fährt den fehlehaften Transport
zu Ende und steht dann wieder in Position
Foil Torn
(Folie gerissen)
Rot Folie wurde nicht innerhalb
der vorgegebenen Zeit ge-
spannt
Vermutlich ist die Folie gerissen. Folie neu
einlegen und spannen
Foil PeelErr
(Fehler beim Ab-
ziehen der Folie)
Rot Folie wird nicht abgezogen,
obwohl der Gurt transportiert
wird
Vermutlich wurde die Deckfolie unter dem
Abholfenster eingeklemmt und nicht korrekt
abgezogen
Foil Jam
(Folienstau)
Rot Folienmotor blockiert Stopfzahnräder durch Folie blockiert? =>
Folie entfernen
EEP-WriteErr
(Fehler bei der
Datensicherung
im EEPROM)
Rot Datensicherung im EEP-
ROM wurde nicht korrekt
durchgeführt
Gurt entnehmen (Gurt kann durch Drücken
der Pfeiltasten herausgefahren werden
oder nach Anheben des Abholfensters her-
ausgezogen werden. Fehler mit der Taste
SET bestätigen. Danach Aufforderung zum
Referenzlauf mit der gelben Taste bestäti-
gen.
EEP-ReadErr
(Fehler beim Aus-
lesen des
EEPROMS)
Rot Daten aus EEPROM wurden
nicht korrekt gelesen
EEP-DataErr
(Fehler beim Si-
chern der Daten
im EEPROM)
Rot Datensicherung im EEP-
ROM wurde nicht komplett
durchgeführt
Referenz o
Reference o
Rot Positionsinformation des
Gurtantriebs nicht mehr vor-
handen
Gurt entnehmen (Gurt kann durch Drücken
der Pfeiltasten herausgefahren oder nach
Anheben des Abholfensters herausgezo-
gen werden). Danach Referenzlauf durch
Drücken der Taste "Folie" starten.
CAN BusError
(CAN-Bus-Feh-
ler)
Rot CAN-Bus-Fehler Abmelden und wieder anmelden, Lichtwel-
lenleiter-Interface überprüfen
Text der
LCD-Anzeige
Status-
anzeige
Bedeutung Störungsbehebung
