Betriebsanleitung SIPLACE X-Serie Aufgaben an der Maschine Ab Softwareversion SR.70x.xx Aus gabe 01/2011 Spurfehler vermeiden 341 5.13 S purfehler vermeiden 5.13.1 Allgemein → Achten Sie darauf, dass die Zuführmodul-Bere…
Aufgaben an der Maschine Betriebsanleitung SIPLACE X-Serie
Rüstung wechseln Ab Softwareversion SR.70x.xx Ausgabe 01/2011
340
HINWEIS 5
Entnehmen Sie grundsätzlich vor einem Referenzlauf den Gurt.
5.12 Rüstung wechseln
5.12.1 Umrüstanweisung vor dem Rüstungswechsel ausdrucken
Drucken Sie vor einem Rüstungswechsel die Umrüstanleitung am Drucker des SIPLACE Pro-
Rechner aus, wie dies in der Anleitung "SIPLACE Pro" oder in der Online-Hilfe beschrieben ist.
5.12.2 Was Sie bei einem Austausch der Zuführmodule beachten sollten
→ Gehen Sie vorsichtig mit den Zuführmodulen um, wenn Sie diese auf dem BE-Tisch einset-
zen oder von dort entfernen. Schlagen Sie nicht mit den X-Zuführmodulen gegen die Zentrier-
leiste (siehe Pos. 5 in Abb. 5.10 - 3
, Seite 330) des BE-Tisches.
→ Saugen Sie die BE-Tische mit einem Staubsauger ab und reinigen Sie bei Bedarf die Ober-
fläche des BE-Tisches gemäß den Angaben in der Instandhaltungsanleitung.
→ Entfernen Sie lose Bauelemente mit Hilfe eines
Pinsels oder mit einem Staubsauger mit geeig-
neter Düse.
VORSICHT 5
Vermeiden Sie es, Bauelemente vom BE-Tisch mit den Fingern zu entfernen. Sie verletzen
sich möglicherweise durch feinste Metallsplitter.
ParNotSaved! Rot Parameter wurden nicht ge-
speichert
Voreingestellte Parameter werden automa-
tisch geladen, d.h. die letzten Bedienerein-
stellungen werden überschrieben -> Ein-
stellungen (z.B. Schrittweite) müssen neu
vorgenommen werden. Bei häufigem Auf-
treten dieser Fehler muss die Steuerplatine
getauscht werden.
ParWrongSave Rot Parameter wurden falsch
oder unvollständig gespei-
chert
BootFlashErr
FlashDataErr
Rot Boot- oder Applikationsspei-
cher können nicht mehr kor-
rekt beschrieben werden
Zuführmodul oder Steuerplatine tauschen
Text der
LCD-Anzeige
Status-
anzeige
Bedeutung Störungsbehebung
Betriebsanleitung SIPLACE X-Serie Aufgaben an der Maschine
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Spurfehler vermeiden
341
5.13 Spurfehler vermeiden
5.13.1 Allgemein
→ Achten Sie darauf, dass die Zuführmodul-Bereiche sauber sind und sich keine losen Bauele-
mente im Zurührbereich bzw. unter den Zuführmodulen befinden.
→ Füllen Sie Bauelemente rechtzeitig nach.
→ Spleißen Sie die Gurte rechtzeitig. In der Regel bedeutet dies, dass Sie das Anspleißmaterial
vorbereiten, wenn noch ca. 1,5 m Gurt auf der Rolle sind.
→ Gehen Sie vorsichtig mit den Zuführmodulen um, wenn Sie diese auf den BE-Tisch einsetzen
oder von dort entfernen, da es sich um Präzisionsgeräte handelt.
→ Senken Sie bei den X-Zuführmodulen das Abholfenster ab, da dieses im angehobenen Zu-
stand leicht beschädigt werden kann.
HINWEIS 5
Ein angehobenes Abholfenster führt zu einer spürbaren Verschlechterung der Abholqualität.
→ Überprüfen Sie, ob bei den Zuführmodulen die Abholposition für die Bauelemente richtig ein-
gestellt ist.
5.13.2 Spurfehler beim Gurtcontainer vermeiden
→ Setzen Sie die Trennbleche richtig ein (siehe Abb. 5.9 - 3, Seite 326).
Aufgaben an der Maschine Betriebsanleitung SIPLACE X-Serie
Spurfehler vermeiden Ab Softwareversion SR.70x.xx Ausgabe 01/2011
342
5.13.3 BE-Koordinatensystem und Abholwinkel
5

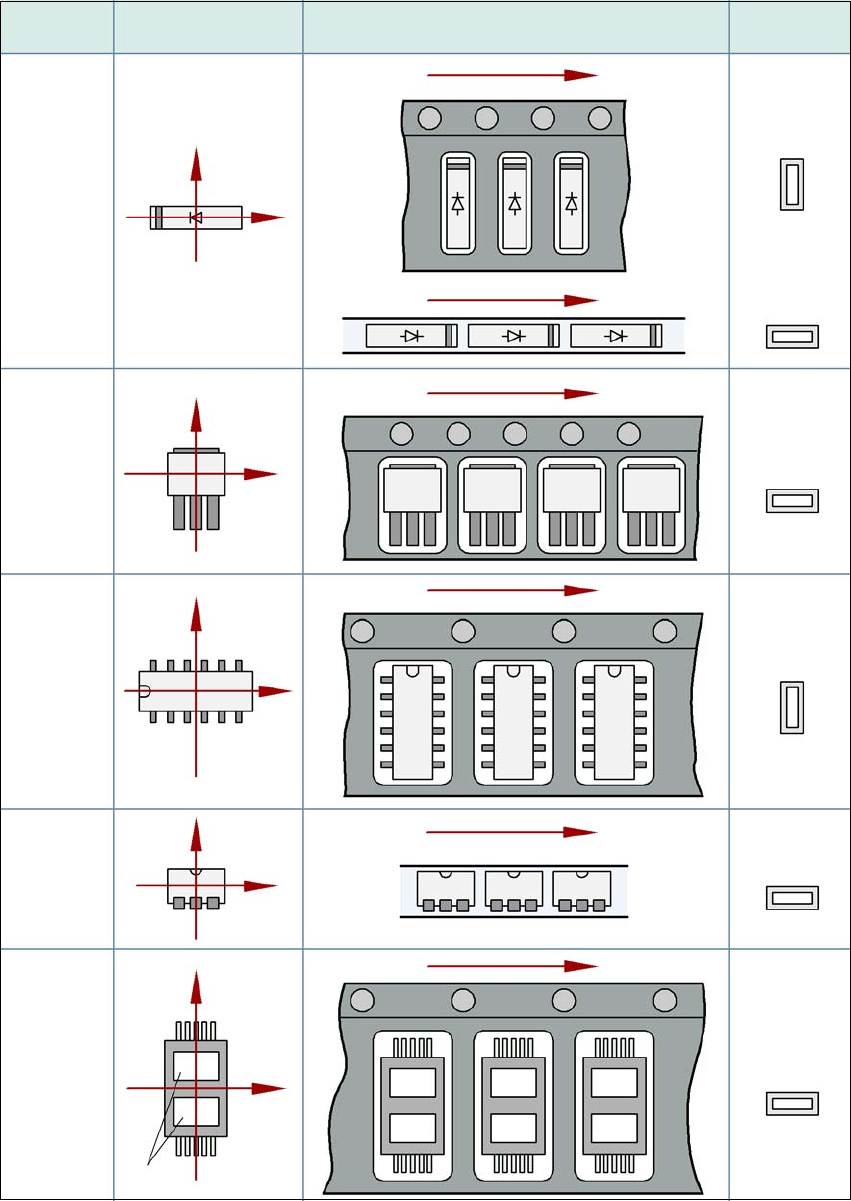

Abb. 5.13 - 1 Lage des Bauelements und sein Abholwinkel
Spezial-
Bauelement
Stangen-
magazin:
Chip-
bauelemente
gepolt
0402
2220
Die Anode muss zur
positiven X-Achse aus-
gerichtet sein.
Gehäusetyp 0°-Beschreibungslage
Lage in der Zuführung
Abholwinkel/
Pipettenwinkel
Gurt:
SOT 23
Stangen-
magazin:
Gurt:
Gurt:
SO-IC
DIL-IC
SOT 194
Gurt:
Löcher
Y
X
Y
X
Y
X
Y
X
Y
X
90°
90°
0°
90°
-90°
0°
