Betriebsanleitung SIPLACE X-Serie Aufgaben an der Maschine Ab Softwareversion SR.70x.xx Aus gabe 01/2011 BE-Wagen an- bzw. abdocken 345 Das Sicherheitskon zept für den BE-W agenwechsel sieht vor , dass der Bediener einen…
Aufgaben an der Maschine Betriebsanleitung SIPLACE X-Serie
BE-Wagen an- bzw. abdocken Ab Softwareversion SR.70x.xx Ausgabe 01/2011
344
5.15 BE-Wagen an- bzw. abdocken
5.15.1 Sicherheitshinweise zum An- und Abdocken der BE-Wagen
WARNUNG 5
Aus Gründen der Unfallsicherheit (Quetschgefahr) darf der BE-Wagen immer nur von einer Per-
son an- oder abgedockt werden.
5

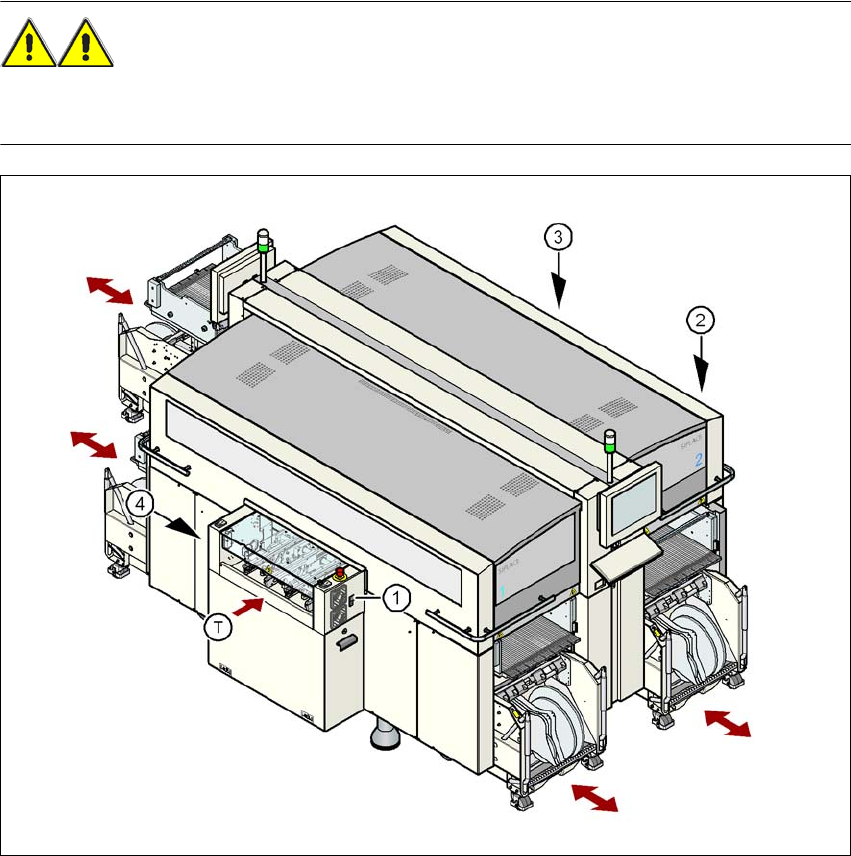

Abb. 5.15 - 1 Sicherheitshinweise zum An- und Abdocken der BE-Wagens
(1) Taster zum An- und Abdocken des BE-Wagens, Stellplatz 1
(2) Taster zum An- und Abdocken des BE-Wagens, Stellplatz 2
(3) Taster zum An- und Abdocken des BE-Wagens, Stellplatz 3
(4) Taster zum An- und Abdocken des BE-Wagens, Stellplatz 4
(T) Leiterplattentransportrichtung
Betriebsanleitung SIPLACE X-Serie Aufgaben an der Maschine
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 BE-Wagen an- bzw. abdocken
345
Das Sicherheitskonzept für den BE-Wagenwechsel sieht vor, dass der Bediener einen Taster
(Pos. 1, 2, 3 oder 4 in Abb. 5.15 - 1
, Seite 344) an der Ein- oder Ausgabeseite des Automaten
drückt, um den BE-Wagen an- oder abzudocken. So wird sichergestellt, dass der Bediener wäh-
rend des An- oder Abdockvorgangs immer seitlich am Automaten steht. Zudem ist das Andocken
des BE-Wagens nur bei geschlossenen Schutzhauben möglich.
5.15.2 BE-Wagen abdocken
→ Drücken Sie einen der Taster an der Ein- oder Ausgabeseite des Automaten (Pos. 1, 2, 3
oder 4 in Abb. 5.15 - 1
, Seite 344) so lange, bis der BE-Wagen abgedockt ist.
→ Schwenken Sie beide Griffe nach oben (Pos. 1 in Abb. 5.15 - 2
).
5

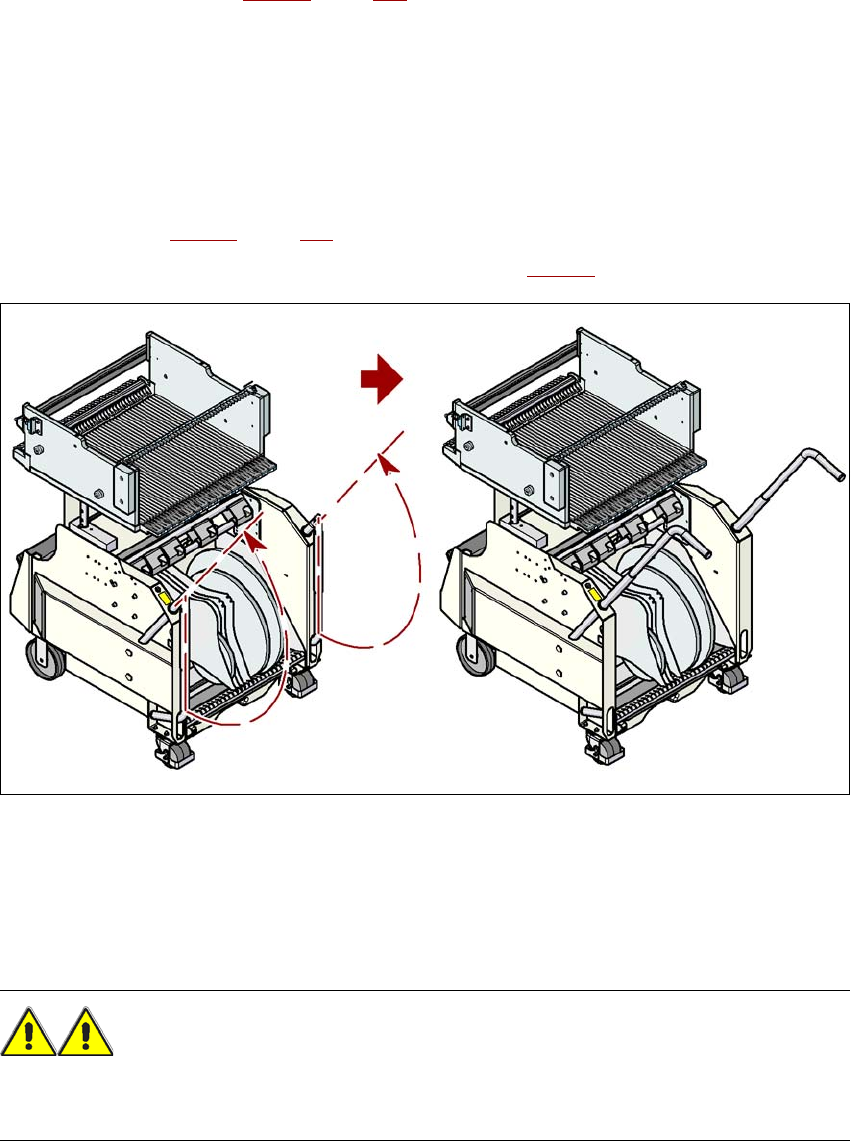

Abb. 5.15 - 2 BE-Wagen - Griffe zum Schieben nach oben schwenken
→ Ziehen Sie den BE-Wagen beidhändig an den Griffen aus dem Automaten.
5.15.3 Sicherheitshinweise zum Bewegen des BE-Wagens
WARNUNG
Zur Vermeidung von Unfällen halten Sie sich unbedingt an nachstehende Regeln, wenn Sie den
BE-Wagen bewegen.
→ Fassen Sie den BE-Wagen immer mit beiden Händen an den Griffen, wenn Sie ihn verfahren
wollen.
Aufgaben an der Maschine Betriebsanleitung SIPLACE X-Serie
BE-Wagen an- bzw. abdocken Ab Softwareversion SR.70x.xx Ausgabe 01/2011
346
→ Beachten Sie, dass ein mit Zuführmodulen voll bestückter BE-Wagen ab ca. 20° Neigung
seitlich oder nach vorne kippen kann.
→ Achten Sie darauf, dass die Fläche, auf der Sie den Wagen bewegen, auf jeden Fall eine we-
sentlich geringere Neigung hat.
→ Achten Sie darauf, nicht mit Hindernissen zu kollidieren. Bei entsprechender Geschwindigkeit
könnte der Wagen nach vorne kippen.
5.15.4 BE-Wagen andocken
5

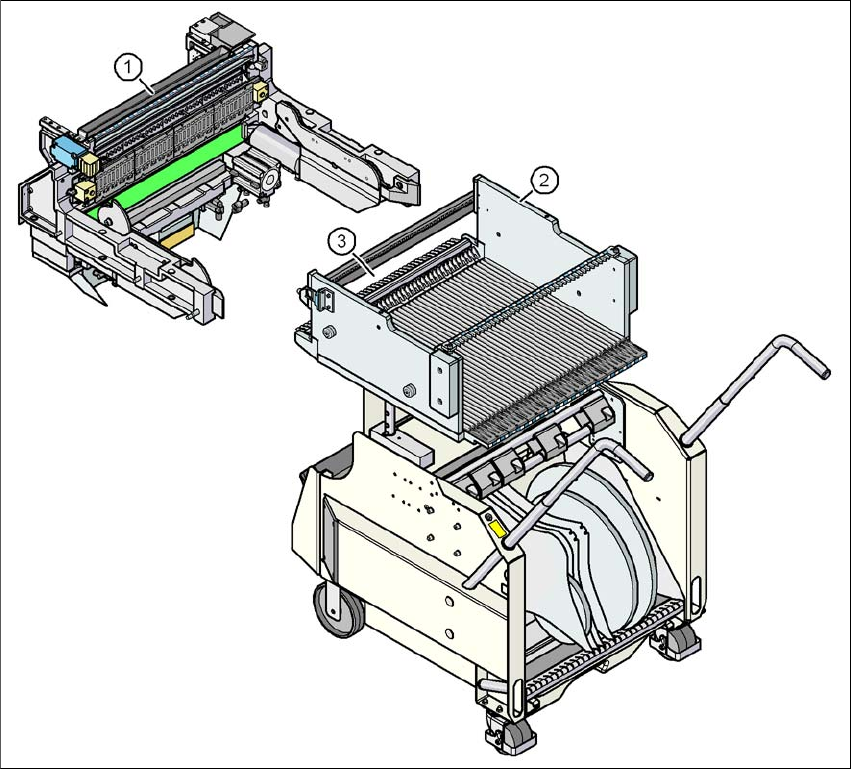

Abb. 5.15 - 3 BE-Wagen und BE-Wagen-Einzug, SIPLACE X-Serie
(1) BE-Wagen-Einzugsvorrichtung, SIPLACE X-Serie
(2) BE-Wagen, SIPLACE X-Serie
(3) Verriegelungsklinken
