Betriebsanleitung SIPLACE X-Serie Aufgaben an der Maschine Ab Softwareversion SR.70x.xx Ausgabe 01/2011 An- und Abdocken des BE-Wagens an der Andockstation 349 5.16 An- und Abdocken des BE-W agens an der Andock- st ation…

100%1 / 450
Aufgaben an der Maschine Betriebsanleitung SIPLACE X-Serie
BE-Wagen an- bzw. abdocken Ab Softwareversion SR.70x.xx Ausgabe 01/2011
348
5
Abb. 5.15 - 4 BE-Wagen X-Serie - Griffe nach unten schwenken
(1) Hülse nach oben schieben
(2) Griffe nach unten klappen
Betriebsanleitung SIPLACE X-Serie Aufgaben an der Maschine
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 An- und Abdocken des BE-Wagens an der Andockstation
349
5.16 An- und Abdocken des BE-Wagens an der Andock-
station
5

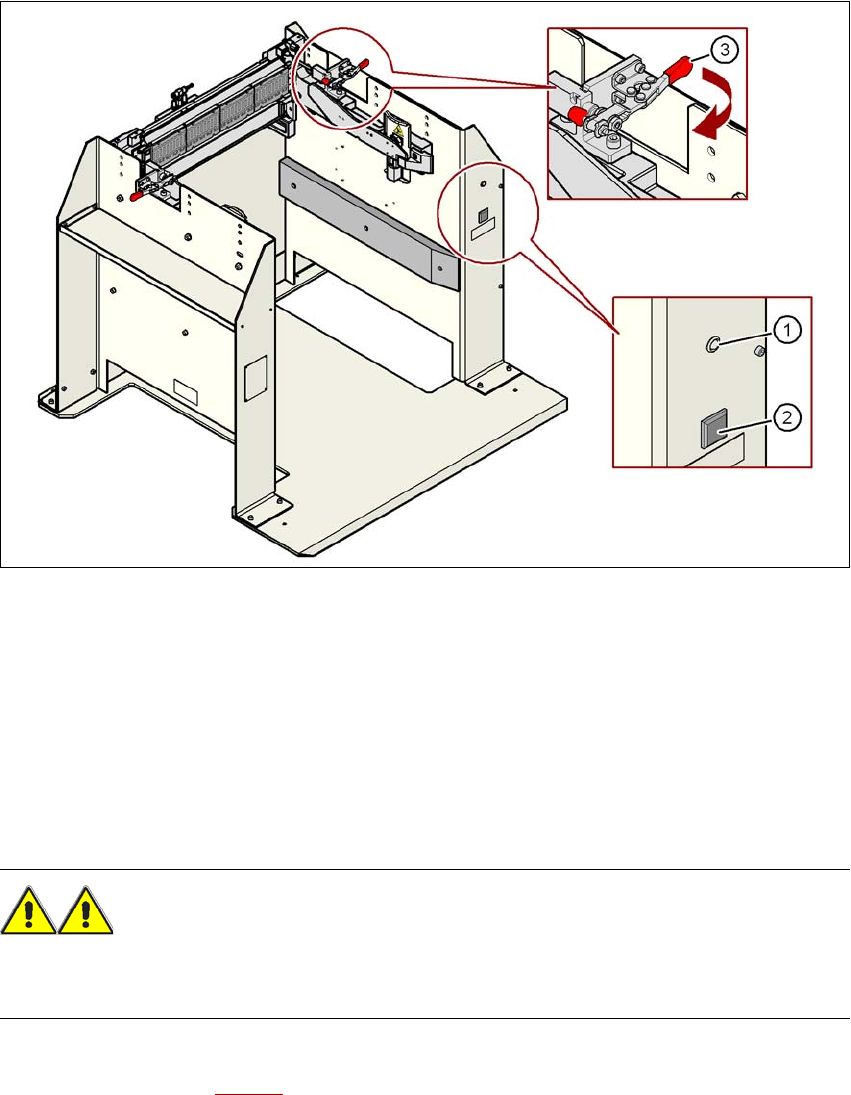

Abb. 5.16 - 1 BE-Wagen X-Serie - Griffe nach unten schwenken
(1) Kontrollleuchte für die Netzversorgung
(2) Taster zum Ver- und Entriegeln aller Zuführmodule auf dem BE-Wagen
(3) Horizontalspanner zum Fixieren des BE-Tisches - Hebel in Stellung "geschlossen"
5
5
5.16.1 BE-Wagen SIPLACE X-Serie an die Andockstation andocken
WARNUNG 5
→ Greifen Sie während des Andockens nicht in die Bereiche zwischen BE-Wagen und Andock-
station.
→ Öffnen Sie die beiden Horizontalspanner gleichzeitig, indem Sie diese in Pfeilrichtung bewe-
gen (Pos. 3 in Abb. 5.16 - 1
).
Aufgaben an der Maschine Betriebsanleitung SIPLACE X-Serie
An- und Abdocken des BE-Wagens an der Andockstation Ab Softwareversion SR.70x.xx Ausgabe 01/2011
350
→ Schieben Sie den BE-Wagen vorsichtig in die Andockstation. Dabei wird der BE-Tisch ange-
hoben.
→ Achten Sie darauf, dass der BE-Wagen vollständig auf der Bodenplatte der Andockstation
steht.
→ Schließen Sie die beiden Horizontalspanner gleichzeitig (Pos. 3 in Abb. 5.16 - 1
, Seite 349).
Der BE-Tisch wird in die endgültige Position angehoben und verriegelt.
→ Mit Hilfe des Tasters (Pos. 2 in Abb. 5.16 - 1
, Seite 349) lassen sich alle Zuführmodule auf
dem BE-Tisch ent- oder verriegeln.
5.16.2 BE-Wagen SIPLACE X-Serie von der Andockstation abdocken
WARNUNG 5
→ Greifen Sie während des Abdockens nicht in die Bereiche zwischen BE-Wagen und Andock-
station.
→ Öffnen Sie beide Horizontalspanner gleichzeitig (Pos. 3 in Abb. 5.16 - 1
, Seite 349).
Der BE-Tisch wird abgesenkt.
→ Ziehen Sie nun den BE-Wagen aus der Andockstation heraus.
