Betriebsanleitung SIPLACE X-Serie Stationserweiterungen
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Pipettenwechsler
351
6 Stationserweiterungen
6.1 Pipettenwechsler
Mit Pipettenwechslern lässt sich die Flexibilität der Bestückköpfe für die Verarbeitung unterschied-
licher Bauelementetypen ganz erheblich steigern. Wird aufgrund des Bestückprogramms ein
Pipettenwechsel nötig, so legt der Bestückkopf automatisch die alte Pipette in die Pipettengarage
zurück und holt die neue ab. Zudem können die bei der Vakuumprüfung ausgesonderten Pipetten
rasch gewechselt werden.
Das Aufnehmen von Pipetten aus einem Pipettenwechsler ist wesentlich exakter und schneller,
als dies manuell möglich wäre. Für den Bestückprozess von kleinen Bauelementen ist es unab-
dingbar, dass die radiale Exzentrizität bei der Pipettenrotation minimal ist.
6.1.1 Pipettenwechsler für den SIPLACE SpeedStar
Artikel-Nr. 00119715-xx Pipettenwechsler X-Serie, C&P20
6

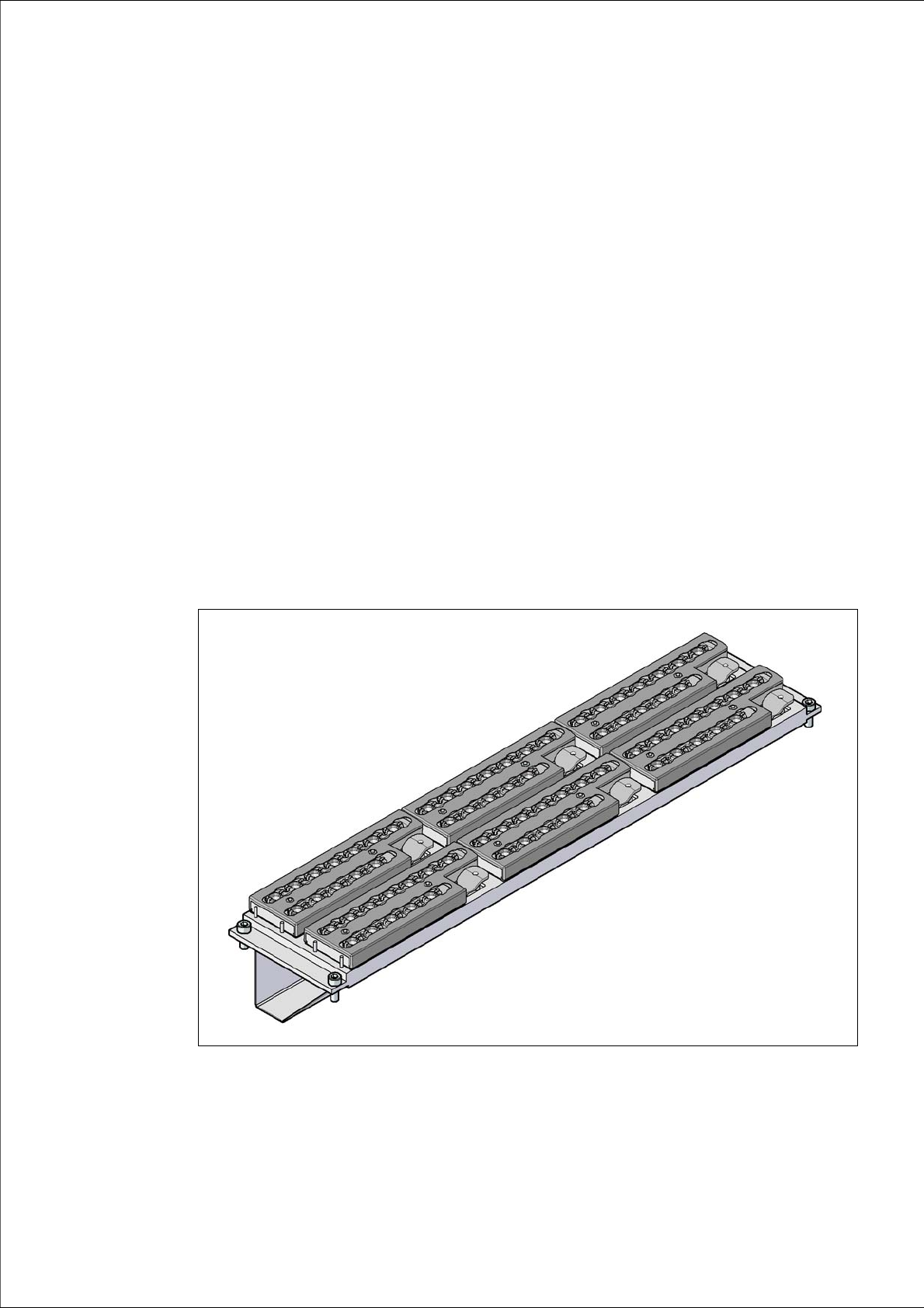

Abb. 6.1 - 1 Pipettenwechsler für den SIPLACE SpeedStar
Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
Pipettenwechsler Ab Softwareversion SR.70x.xx Ausgabe 01/2011
352
6.1.1.1 Beschreibung
Dieser Pipettenwechsler nimmt 6 Magazine mit jeweils 12 Pipettengaragen auf. Die Magazine sit-
zen auf einem gemeinsamen Träger. Sie sind mit zwei Zylinderstiften zentriert und mit
4 Druckknöpfen fixiert. Mit zwei Passmarken auf jedem Magazin wird die genaue Position ermit-
telt. Der richtige Sitz der Magazine auf dem Grundkörper des Pipettenwechslers wird mit Mi-
kroschaltern überwacht, um eine Kollision des Bestückkopfes mit einem eventuell hochragenden
Magazin zu vermeiden. Alle Magazinplätze müssen belegt sein, da der Sicherheitskreis bei feh-
lenden oder nicht korrekt sitzenden Magazinen den Automaten anhält. An der installierten Pipet-
tenstation können Bauelemente von den Pipetten des SpeedStar abgeblasen und die Pipetten
abgezogen und abgeworfen werden.
HINWEIS 6
Dieser Pipettenwechsler kann nur zusammen mit dem SpeedStar verwendet werden.
6.1.1.2 Technische Daten
6
6
6
6.1.1.3 Lage der Pipettenwechsler für den SIPLACE SpeedStar am X4I-Automaten
An den Stellplätzen 1, 2, 3 und 4 kann je ein Pipettenwechsler für den SpeedStar installiert werden
(Pos. 1 in Abb. 6.1 - 2, Seite 353).
Für den Bestückautomaten ergibt sich daraus folgende Pipettenwechslerkonfiguration:
6
Pipettenwechsler für den SIPLACE SpeedStar
Abmessungen (Länge x Breite x Höhe) 449 x 94,5 x 79 mm³
Anzahl der Pipettengaragen 72
Anzahl der Pipettenmagazine 6
Pipettentypen 10xx, 11xx und 12xx
Pipettenwechselzeit ca. 2 s pro Pipette
Druckluftanschluss 0,48 MPa (4,8 bar)
Stellplatz
Anzahl der
Pipettenmagazine
Anzahl der
Reserve-Pipettenmagazine
Anzahl der
Pipettengaragen
16 - 72
2 4 2 48 (+ 24 Reserve)
36 - 72
4 4 2 48 (+ 24 Reserve)
Betriebsanleitung SIPLACE X-Serie Stationserweiterungen
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Pipettenwechsler
353
6

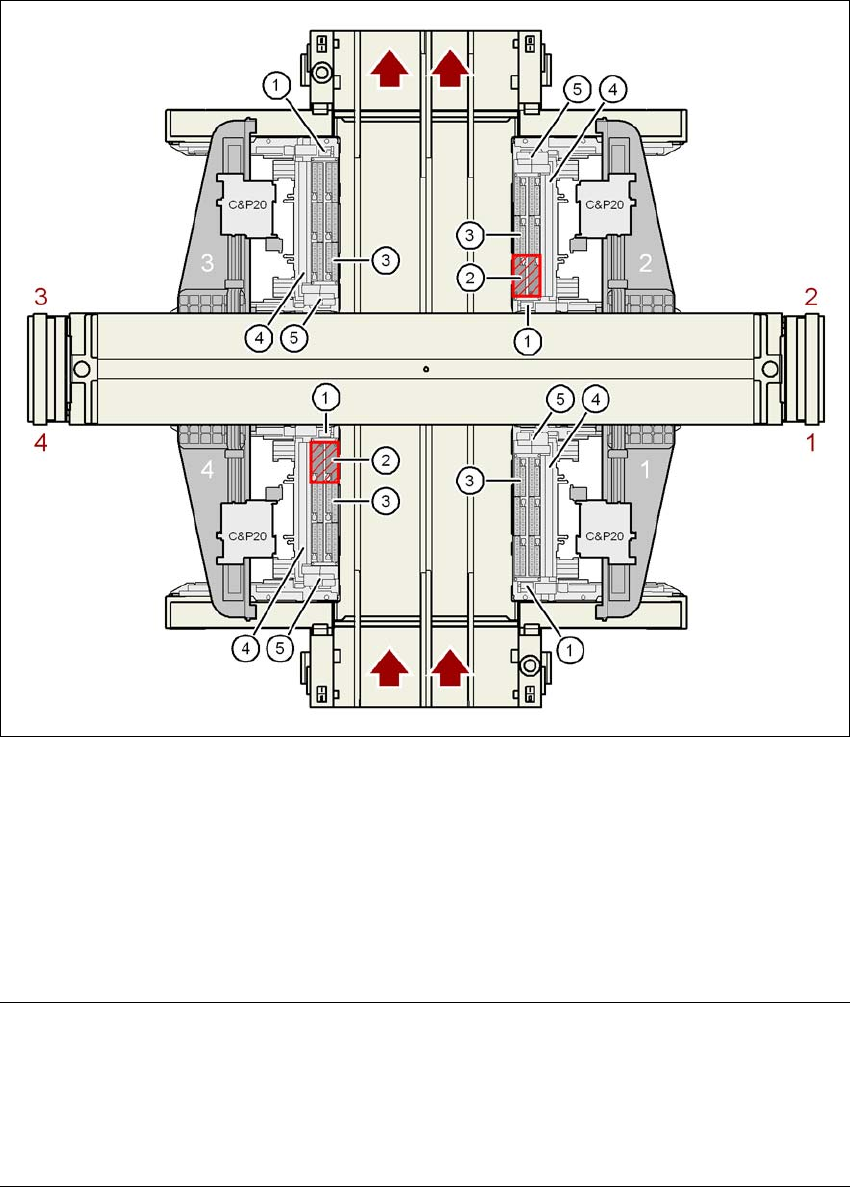

Abb. 6.1 - 2 Lage der Pipettenwechsler für den SIPLACE SpeedStar am X4I-Automaten
HINWEIS: 6
– An den Stellplätzen 2 und 4 können die Bestückköpfe nicht auf die beiden inneren Pipetten-
magazine zugreifen (Pos. 2 in Abb. 6.1 - 2).
– Alle Magazinplätze müssen belegt sein, da der Sicherheitskreis bei fehlenden oder nicht kor-
rekt sitzenden Magazinen den Automaten anhält.
6
(1) Pipettenwechsler
(2) Positionen für Reserve-Pipettenmagazine (Stellplatz 2 oder 4)
(3) Pipettenmagazin
(4) Abwurfbehälter für Bauelemente
(5) Abzugsvorrichtung und Abwurfbehälter für Pipetten
