6.1.1.4 Lage der Pipettenwechsler für den SIPLACE SpeedStar am X4-Automaten
An den Stellplätzen 1, 2, 3 und 4 können bis zu 2 Pipettenwechsler für den SpeedStar installiert
werden (Pos. 1 und 2 in Abb. 6.1 - 3). Dies ergibt eine Gesamtkapazität von 8 Pipettenwechslern
mit 48 Magazinen und insgesamt 576 Pipettengaragen.
6

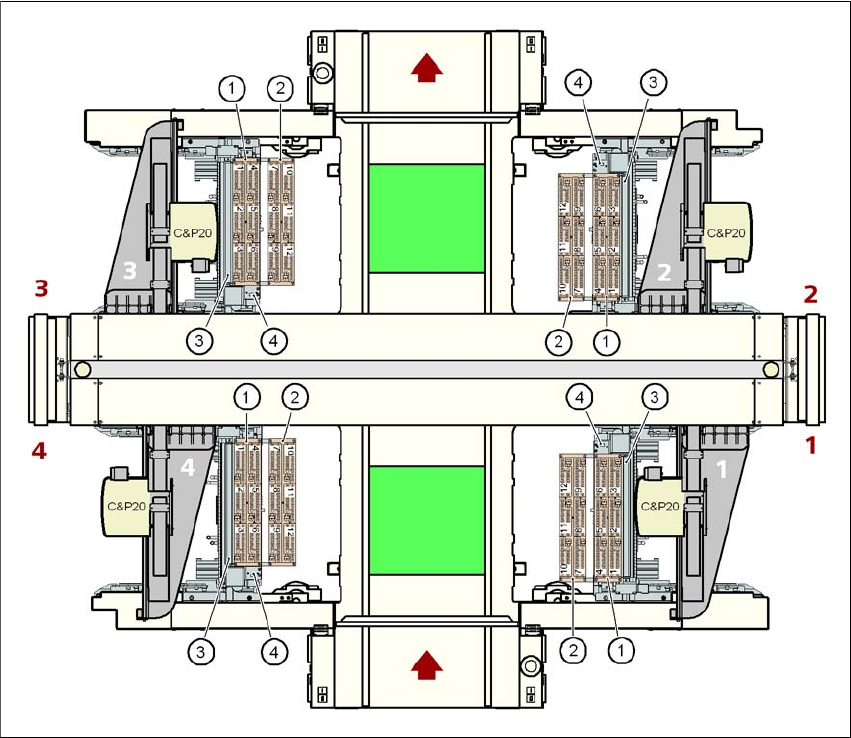

Abb. 6.1 - 3 Lage der Pipettenwechsler für den SIPLACE SpeedStar am X4-Automaten
(1) Pipettenwechsler, "Reihe 1"
(2) Pipettenwechsler, "Reihe 2"
(3) Abwurfbehälter für Bauelemente
(4) Abzugsvorrichtung und Abwurfbehälter für Pipetten
(5) Pipettenmagazin
Betriebsanleitung SIPLACE X-Serie Stationserweiterungen
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Pipettenwechsler
355
6.1.1.5 Lage der Pipettenwechsler für den SIPLACE SpeedStar am X3-Automaten
An den Stellplätzen 1, 3 und 4 können bis zu 2 Pipettenwechsler für den SpeedStar installiert wer-
den (Pos. 1 und 2 in Abb. 6.1 - 4). An Stellplatz 2 kann ein Pipettenwechsler installiert werden.
Dies ergibt eine Gesamtkapazität von 7 Pipettenwechslern mit 42 Magazinen und insgesamt 504
Pipettengaragen.
6

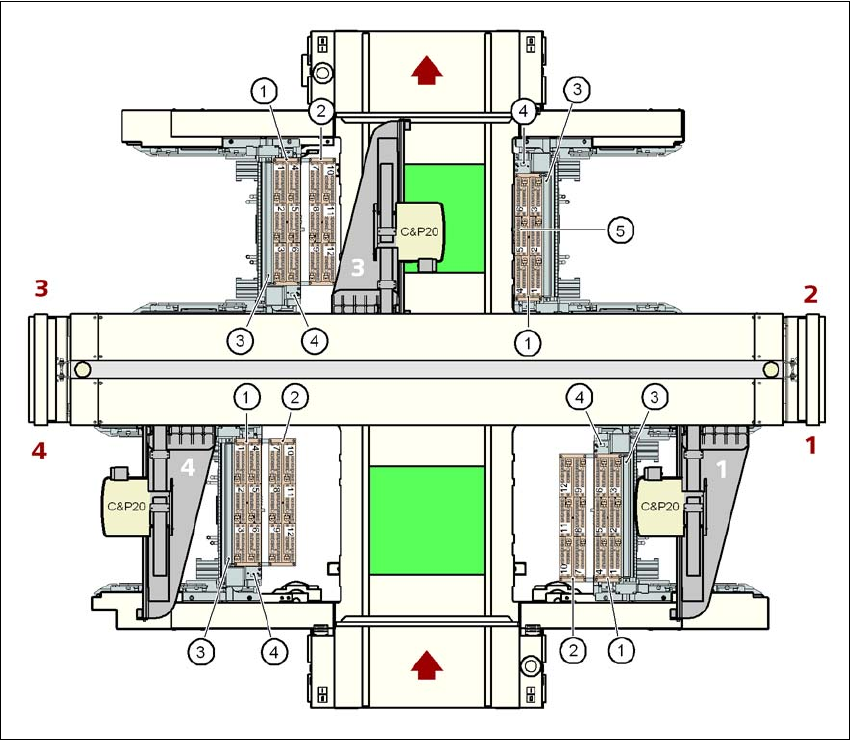

Abb. 6.1 - 4 Lage der Pipettenwechsler für den SIPLACE SpeedStar am X3-Automaten
6
(1) Pipettenwechsler, "Reihe 1"
(2) Pipettenwechsler, "Reihe 2"
(3) Abwurfbehälter für Bauelemente
(4) Abzugsvorrichtung und Abwurfbehälter für Pipetten
(5) Pipettenmagazin
Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
Pipettenwechsler Ab Softwareversion SR.70x.xx Ausgabe 01/2011
356
6.1.1.6 Lage der Pipettenwechsler für den SIPLACE SpeedStar am X2-Automaten
An den Stellplätzen 1 und 3 können bis zu 2 Pipettenwechsler für den SpeedStar installiert werden
(Pos. 1 und 2 in Abb. 6.1 - 5). An den Stellplätzen 2 und 4 kann je ein Pipettenwechsler installiert
werden. Dies ergibt eine Gesamtkapazität von 6 Pipettenwechslern mit 36 Magazinen und insge-
samt 432 Pipettengaragen.
6

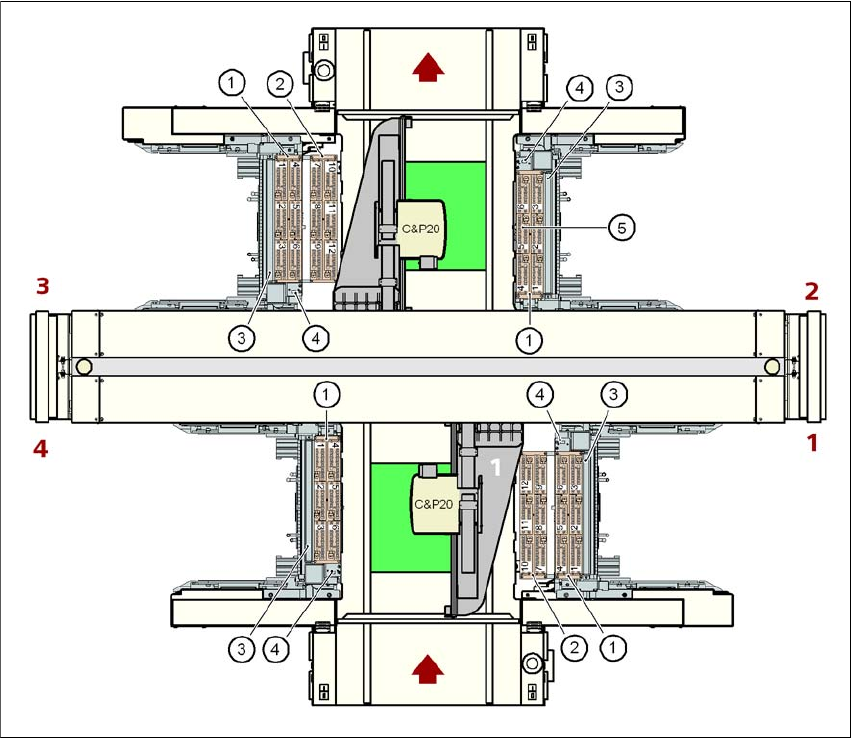

Abb. 6.1 - 5 Lage der Pipettenwechsler für den SIPLACE SpeedStar am X2-Automaten
6
(1) Pipettenwechsler, "Reihe 1"
(2) Pipettenwechsler, "Reihe 2"
(3) Abwurfbehälter für Bauelemente
(4) Abzugsvorrichtung und Abwurfbehälter für Pipetten
(5) Pipettenmagazin
