Betriebsanleitung SIPLACE X-Serie Stationserweiterungen Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Pipettenwechsler 359 W ARNUNG 6 Ein über das Magazin hi nausragender He bel (Pos. 1 in Abb 6.1 - 7) kann zum Bestückkop…
Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
Pipettenwechsler Ab Softwareversion SR.70x.xx Ausgabe 01/2011
358
6.1.1.8 Hinweise zur Bedienung
→ Füllen Sie ein Magazin zum ersten Mal mit einem bestimmten Pipettentyp auf, so kennzeich-
nen Sie dieses mit einem Aufkleber.
HINWEIS 6
Füllen Sie die Magazine außerhalb der Maschine auf, und wechseln Sie immer nur komplette
Magazine. 6
→ Öffnen Sie die Verriegelungsplatte und stecken Sie die Pipetten in die Pipettengaragen.
→ Schließen Sie die Verriegelungsplatte, damit die Pipetten nicht aus den Magazinen fallen kön-
nen.
VORSICHT 6
Magazine dürfen nur aufgefüllt werden, wenn alle Pipetten, die sich am Collect&Place-Kopf
befinden, in ihre Magazine zurückgelegt wurden. 6
HINWEIS 6
Vermeiden Sie, dass Bauelemente auf Magazine fallen. Dies kann dazu führen, dass die Ver-
riegelungsplatte klemmt. Reinigen Sie deshalb die Magazine und freien Stellplätze regelmä-
ßig.
→ Die Programmierung des Pipettenwechslers ist in der Betriebsanleitung SIPLACE Pro be-
schrieben.
6.1.1.9 Magazin wechseln
→ Drücken Sie den Hebel (Pos. 1 in Abb. 6.1 - 7, Seite 356), um das Magazin von den Druck-
knopfkugeln zu lösen (Pos. 5 in Abb. 6.1 - 7, Seite 356). Heben Sie das Magazin vom Träger.
Betriebsanleitung SIPLACE X-Serie Stationserweiterungen
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Pipettenwechsler
359
WARNUNG 6
Ein über das Magazin hinausragender Hebel (Pos. 1 in Abb 6.1 - 7) kann zum Bestückkopfcrash
führen. Achten Sie deshalb darauf, dass die Hebel nicht über die Magazine hinausstehen.
6

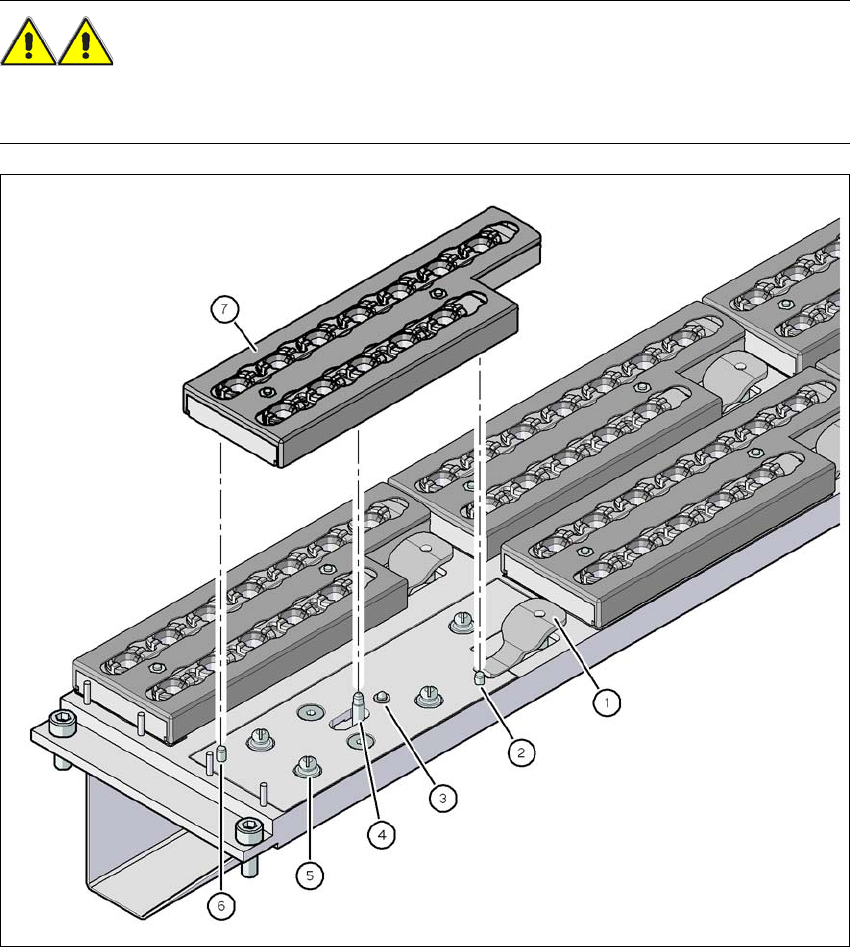

Abb. 6.1 - 7 Pipettenwechsler für den SpeedStar - Magazin wechseln
(1) Hebel zum Abheben des Magazins
(2) Zylinderstift, greift in die Bohrung des Magazins
(3) Federstift zum Auslösen des Mikroschalters
(4) Stift des Schiebemechanismus, verfährt die Verriegelungsplatte
(5) Druckknopfkugel
(6) Zylinderstift, greift in das Langloch des Magazins
(7) Verriegelungsplatte in Stellung "Magazin verriegelt"
Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
Pipettenwechsler Ab Softwareversion SR.70x.xx Ausgabe 01/2011
360
HINWEIS 6
– Verschieben Sie die Verriegelungsplatte in Stellung "Magazin verriegelt".
– Richten Sie vor dem Einsetzen das Magazin so aus, dass die Zentrierstifte (Pos. 2 und 6 in
Abb. 6.1 - 7, Seite 359) in die Zentrierbohrung und in das Langloch gleiten können.
→ Setzen Sie das Magazin auf die Druckknopfkugeln (Pos. 5 in Abb. 6.1 - 7, Seite 359).
→ Drücken Sie das Magazin gleichmäßig nach unten, dass die Druckknopfkugeln gleichzeitig in
alle Druckknöpfe einrasten.
6.1.1.10 Lageerkennung
Jedes Magazin des Pipettenwechslers hat zwei Passmarken, eine zur Bestimmung der Position
und eine zur Bestimmung der Winkellage.
6
Abb. 6.1 - 8 Pipettenmagazin - Garagennummerierung, Marken zur Bestimmung der Position und der Winkellage
(1) Verriegelungsplatte in Stellung "Magazin offen"
(2) Passmarke zur Bestimmung der Position
(3) Passmarke zur Bestimmung der Winkellage
