Betriebsanleitung SIPLACE X-Serie Stationserweiterungen Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Pipettenwechsler 367 6.1.2.4 Lage der Pipettenwechsler für den SIPL ACE MultiSt ar am X4-Automaten An den S tellplätzen…
Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
Pipettenwechsler Ab Softwareversion SR.70x.xx Ausgabe 01/2011
366
6
6

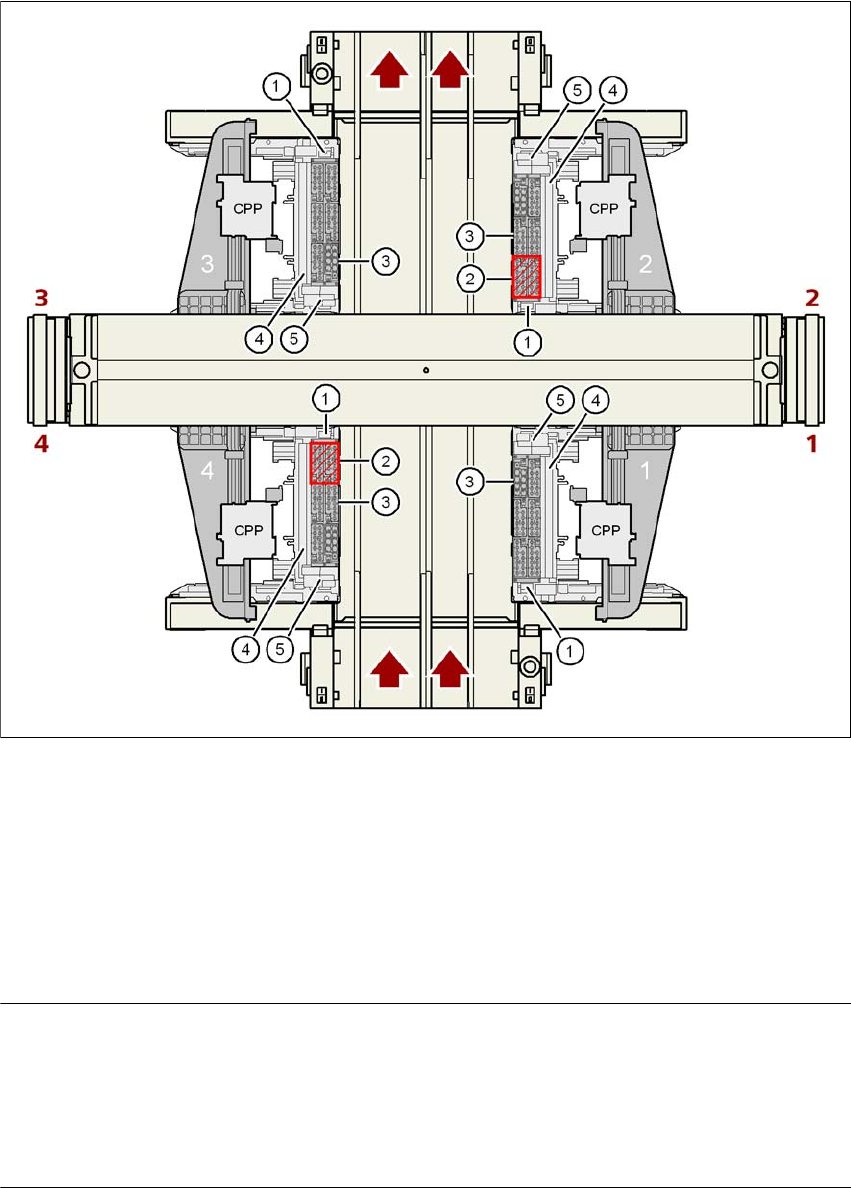

Abb. 6.1 - 13 Lage der Pipettenwechsler für den SIPLACE MultiStar am X4I-Automaten
HINWEIS: 6
– An den Stellplätzen 2 und 4 können die Bestückköpfe nicht auf die beiden inneren Pipetten-
magazine zugreifen (Pos. 2 in Abb. 6.1 - 13).
– Alle Magazinplätze müssen belegt sein, da der Sicherheitskreis bei fehlenden oder nicht kor-
rekt sitzenden Magazinen den Automaten anhält.
(1) Pipettenwechsler
(2) Positionen für Reserve-Pipettenmagazine (Stellplatz 2 oder 4)
(3) Pipettenmagazin
(4) Abwurfbehälter für Bauelemente
(5) Abzugsvorrichtung und Abwurfbehälter für Pipetten
Betriebsanleitung SIPLACE X-Serie Stationserweiterungen
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Pipettenwechsler
367
6.1.2.4 Lage der Pipettenwechsler für den SIPLACE MultiStar am X4-Automaten
An den Stellplätzen 1, 2, 3 und 4 können bis zu 2 Pipettenwechsler für den CPP-Kopf installiert
werden (Pos. 1 und 2 in Abb. 6.1 - 14). Dies ergibt eine Gesamtkapazität von 8 Pipettenwechslern.
Die Anzahl der Pipettengaragen beträgt bei der Standardkonfiguration
40 Magazine (20xx) = 480 Pipettengaragen
8 Magazine (28xx) = 72 Pipettengaragen
6

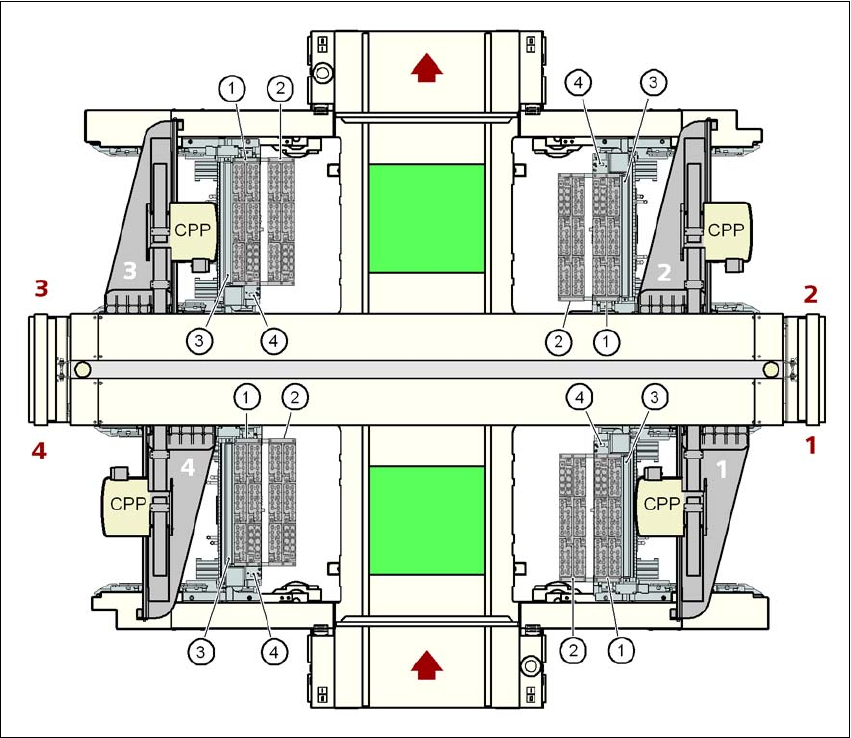

Abb. 6.1 - 14 Lage der Pipettenwechsler für den SIPLACE MultiStar am X4-Automaten
(1) Pipettenwechsler, "Reihe 1"
(2) Pipettenwechsler, "Reihe 2"
(3) Abwurfbehälter für Bauelemente
(4) Abzugsvorrichtung und Abwurfbehälter für Pipetten
(5) Pipettenmagazin
Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
Pipettenwechsler Ab Softwareversion SR.70x.xx Ausgabe 01/2011
368
6.1.2.5 Lage der Pipettenwechsler für den SIPLACE MultiStar am X3-Automaten
An den Stellplätzen 1, 3 und 4 können bis zu 2 Pipettenwechsler für den CPP-Kopf installiert wer-
den (Pos. 1 und 2 in Abb. 6.1 - 15). An Stellplatz 2 kann ein Pipettenwechsler installiert werden.
Dies ergibt eine Gesamtkapazität von 7 Pipettenwechslern.
Die Anzahl der Pipettengaragen beträgt bei der Standardkonfiguration
35 Magazine (20xx) = 420 Pipettengaragen
7 Magazine (28xx) = 63 Pipettengaragen
6

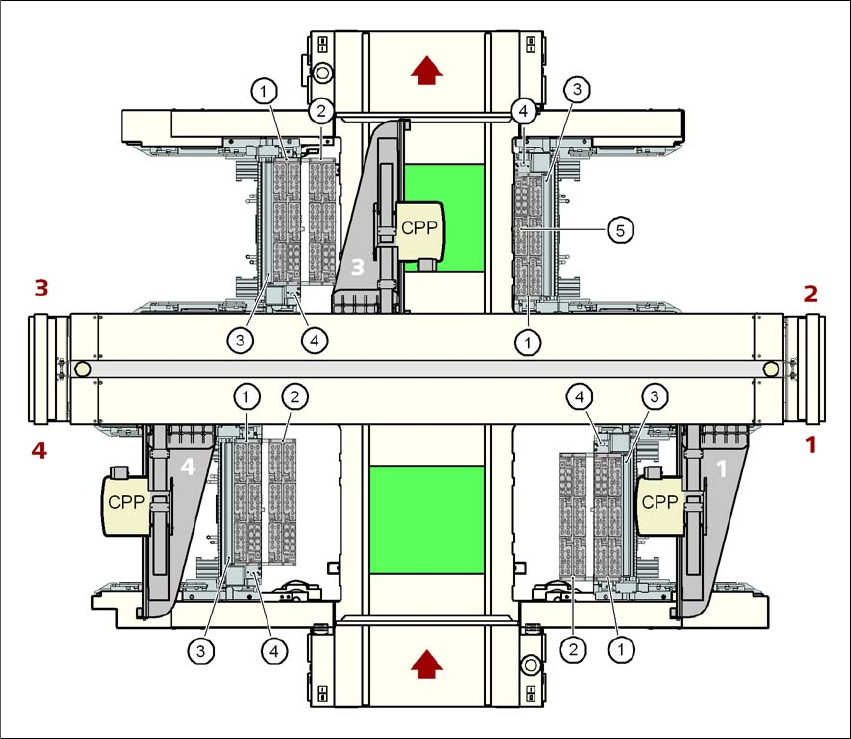

Abb. 6.1 - 15 Lage der Pipettenwechsler für den SIPLACE MultiStar am X3-Automaten
6
(1) Pipettenwechsler, "Reihe 1"
(2) Pipettenwechsler, "Reihe 2"
(3) Abwurfbehälter für Bauelemente
(4) Abzugsvorrichtung und Abwurfbehälter für Pipetten
(5) Pipettenmagazin
