6.1.2.7 Montage
Die Pipettenwechsler am X4I-Automaten (siehe Abb. 6.1 - 13, Seite 366) und die Pipettenwechs-
ler "Reihe 1" am X4-, X3- und X2-Automaten (siehe Abb. 6.1 - 14, 6.1 - 15 und 6.1 - 16 ab Seite
367) sind jeweils an der BE-Wagen-Einzugsvorrichtung befestigt. Bei den SIPLACE X4-, X3- und
X2-Automaten kann ein zweiter Pipettenwechsler installiert werden. Für diesen Pipettenwechsler
"Reihe 2" gibt es einen Montagesatz. Er besteht aus der Abzugsvorrichtung und dem Abwurfbe-
hälter für Pipetten (siehe Abschnitt 6.1.2.11, Seite 374).
6

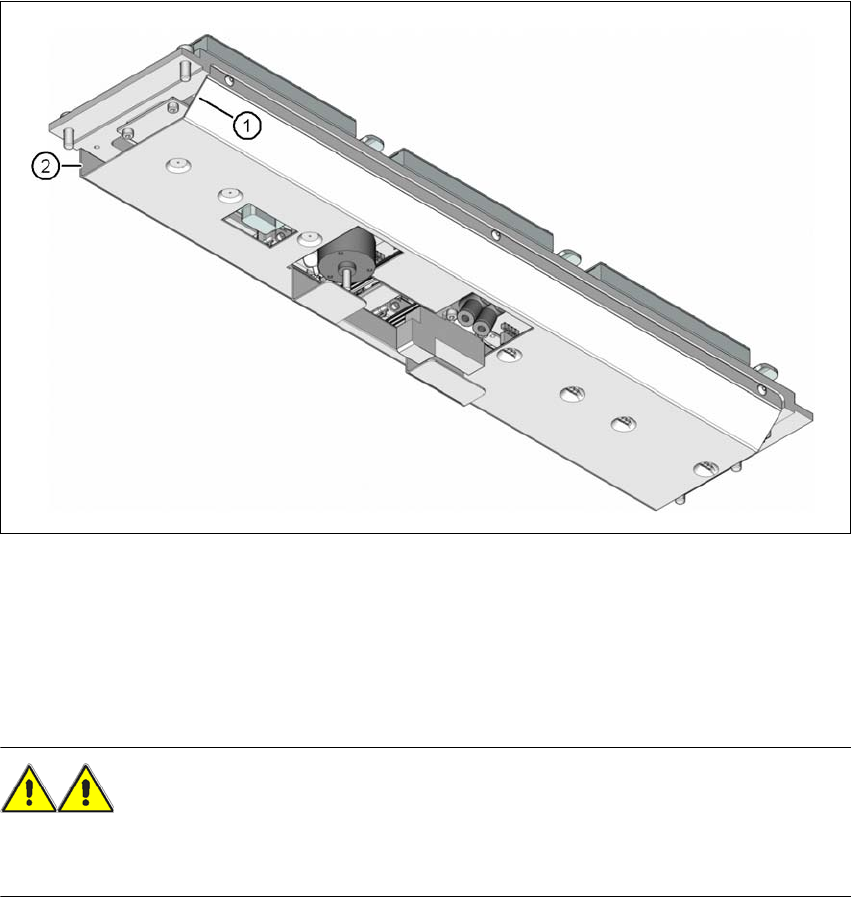

Abb. 6.1 - 17 Montageposition des Pipettenwechslers - Ansicht von unten
(1) Schräge Seite zeigt in Richtung BE-Wagen-Einzugsvorrichtung
(2) Senkrechte Seite zeigt in Richtung Leiterplatten-Transport
→ Richten Sie den Pipettenwechsler so aus, dass die schräge Seite zur BE-Wagen-Einzugsvor-
richtung zeigt.
WARNUNG 6
– Installieren Sie für jeden Bestückkopf nur den zugehörigen Pipettenwechsler. Bei Mischkon-
figurationen besteht Kopfcrashgefahr!
Betriebsanleitung SIPLACE X-Serie Stationserweiterungen
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Pipettenwechsler
371
6.1.2.8 Hinweise zur Bedienung
→ Füllen Sie ein Magazin zum ersten Mal mit einem bestimmten Pipettentyp auf, so kennzeich-
nen Sie dieses mit einem Aufkleber.
HINWEIS 6
Füllen Sie die Magazine außerhalb der Maschine auf, und wechseln Sie immer nur komplette
Magazine. 6
→ Öffnen Sie die Verriegelungsplatte und stecken Sie die Pipetten in die Pipettengaragen.
→ Schließen Sie die Verriegelungsplatte, damit die Pipetten nicht aus den Magazinen fallen kön-
nen.
VORSICHT 6
Magazine dürfen nur aufgefüllt werden, wenn alle Pipetten, die sich am Collect&Place-Kopf
befinden, in ihre Magazine zurückgelegt wurden. 6
HINWEIS 6
Vermeiden Sie, dass Bauelemente auf Magazine fallen. Dies kann dazu führen, dass die Ver-
riegelungsplatte klemmt. Reinigen Sie deshalb die Magazine und freien Stellplätze regel-
mäßig.
→ Die Programmierung des Pipettenwechslers ist in der Betriebsanleitung SIPLACE Pro be-
schrieben.
6.1.2.9 Magazin wechseln
→ Drücken Sie den Hebel (Pos. 1 in Abb. 6.1 - 18, Seite 372), um das Magazin von den Druck-
knopfkugeln zu lösen (Pos. 5 in Abb. 6.1 - 18, Seite 372). Heben Sie das Magazin vom Träger.
Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
Pipettenwechsler Ab Softwareversion SR.70x.xx Ausgabe 01/2011
372
WARNUNG 6
Ein über das Magazin hinausragender Hebel (Pos. 1 in Abb 6.1 - 18) kann zum Bestückkopf-
crash führen. Achten Sie deshalb darauf, dass die Hebel nicht über die Magazine hinausstehen.
6
Abb. 6.1 - 18 Magazin wechseln
(1) Hebel zum Abheben des Magazins
(2) Zylinderstift, greift in die Bohrung des Magazins
(3) Federstift zum Auslösen des Mikroschalters für die Magazinerkennung und Sicherheits-
schleife
(4) Stift des Schiebemechanismus, verfährt die Verriegelungsplatte
(5) Druckknopfkugel
(6) Zylinderstift, greift in das Langloch des Magazins
(7) Verriegelungsplatte in Stellung "Magazin verriegelt"
