Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
Pipettenwechsler Ab Softwareversion SR.70x.xx Ausgabe 01/2011
372
WARNUNG 6
Ein über das Magazin hinausragender Hebel (Pos. 1 in Abb 6.1 - 18) kann zum Bestückkopf-
crash führen. Achten Sie deshalb darauf, dass die Hebel nicht über die Magazine hinausstehen.
6
Abb. 6.1 - 18 Magazin wechseln
(1) Hebel zum Abheben des Magazins
(2) Zylinderstift, greift in die Bohrung des Magazins
(3) Federstift zum Auslösen des Mikroschalters für die Magazinerkennung und Sicherheits-
schleife
(4) Stift des Schiebemechanismus, verfährt die Verriegelungsplatte
(5) Druckknopfkugel
(6) Zylinderstift, greift in das Langloch des Magazins
(7) Verriegelungsplatte in Stellung "Magazin verriegelt"
Betriebsanleitung SIPLACE X-Serie Stationserweiterungen
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Pipettenwechsler
373
HINWEIS 6
– Verschieben Sie die Verriegelungsplatte in Stellung "Magazin verriegelt".
– Richten Sie vor dem Einsetzen das Magazin so aus, dass die Zentrierstifte (Pos. 2 und 6 in
Abb. 6.1 - 18, Seite 372) in die Zentrierbohrung und in das Langloch gleiten können.
→ Setzen Sie das Magazin auf die Druckknopfkugeln (Pos. 5 in Abb. 6.1 - 18, Seite 372).
→ Drücken Sie das Magazin gleichmäßig nach unten, dass die Druckknopfkugeln gleichzeitig in
alle Druckknöpfe einrasten.
6.1.2.10 Lageerkennung
Jedes Magazin des Pipettenwechslers hat zwei Passmarken, eine zur Bestimmung der Position
und eine zur Bestimmung der Winkellage.
6
Abb. 6.1 - 19 Pipettenmagazin - Passmarken zur Bestimmung der Position und der Winkellage
(1) Verriegelungsplatte in Stellung "Magazin offen"
(2) Passmarke zur Bestimmung der Winkellage
(3) Passmarke zur Bestimmung der Position
Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
Pipettenwechsler Ab Softwareversion SR.70x.xx Ausgabe 01/2011
374
6.1.2.11 Pipettenwechsler "Reihe 2" für den SIPLACE MultiStar und SpeedStar
Artikel-Nr. 00119742-xx Pipettenwechsler 2 CPP, X-Serie
Der Pipettenwechsler "Reihe 2" kann an folgenden Stellplätzen installiert werden:
X4-Automat: Stellplätze 1, 2, 3 und 4 (siehe Abb. 6.1 - 14, Seite 367)
X3-Automat: Stellplätze 1, 3 und 4 (siehe Abb. 6.1 - 15, Seite 368)
X2-Automat: Stellplätze 1 und 3 (siehe Abb. 6.1 - 16, Seite 369)
Das Nachrüstpaket enthält neben dem Pipettenwechsler einen Montagesatz.
6

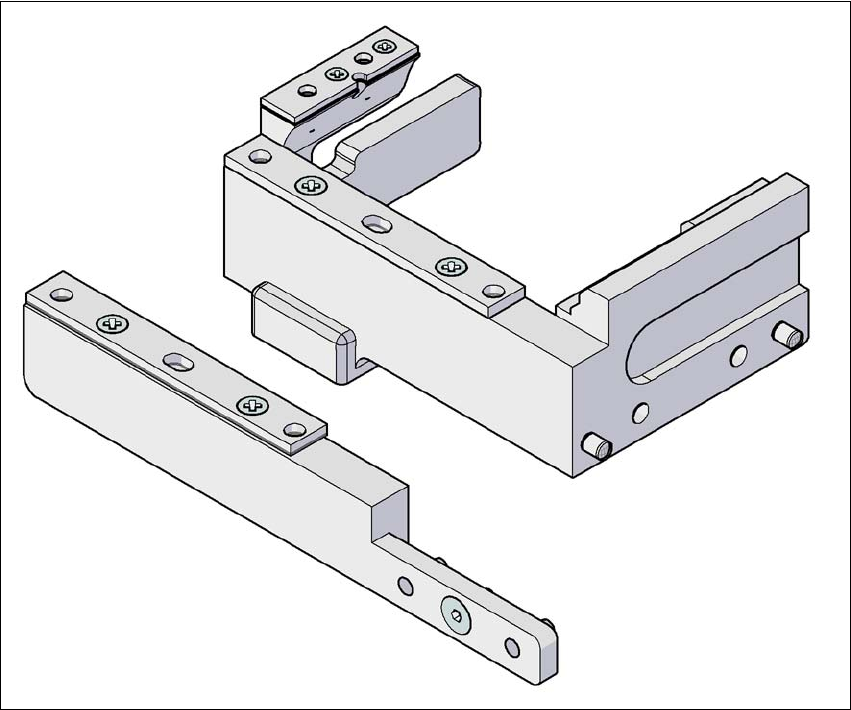

Abb. 6.1 - 20 Montagesatz für den Pipettenwechsler "Reihe 2"
