6.1.3 Pipettenwechsler für den SIPLACE TwinStar
Artikel-Nr. 03005191-xx Magazin für 2 Pipetten
Artikel-Nr. 03001807-xx Magazin für 1 Pipette
6
Abb. 6.1 - 21 Pipettenwechsler für den SIPLACE TwinStar
6.1.3.1 Beschreibung
Dieser Pipettenwechsler kann bis zu 12 Pipettenmagazine aufnehmen. Zwei Magazintypen ste-
hen zur Verfügung: Standardmagazine und Magazine für Sonderpipetten oder Greifer. Die Maga-
zine sitzen auf einem gemeinsamen Träger. Sie sind jeweils mit zwei Zylinderstiften zentriert und
mit zwei Senkkopfschrauben fixiert.
6.1.3.2 Technische Daten
6
6
Pipettenwechsler für den SIPLACE TwinStar
Abmessungen (Länge x Breite x Höhe) 448 x 68 x 49 mm³
Anzahl der Pipettengaragen 16 für Standardpipetten
4 für Sonderpipetten oder Greifer
Pipettentypen 5xx, Standard
4xx mit Adapter
9xx mit Adapter
Pipettenwechselzeit ca. 2 s. pro Pipette
Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
Pipettenwechsler Ab Softwareversion SR.70x.xx Ausgabe 01/2011
376
6.1.3.3 Lage der Pipettenwechsler für den TwinStar am X4-Automaten
An folgenden Stellplätzen lässt sich für den TwinStar je ein Pipettenwechsler installieren.
Pipettenwechsler 1 an Stellplatz 3: 12 Magazine
Pipettenwechsler 2 an Stellplatz 2: 10 Magazine
Dies ergibt eine Gesamtkapazität von 2 Pipettenwechslern mit 22 Magazinen und insgesamt 44
Pipettengaragen.
6

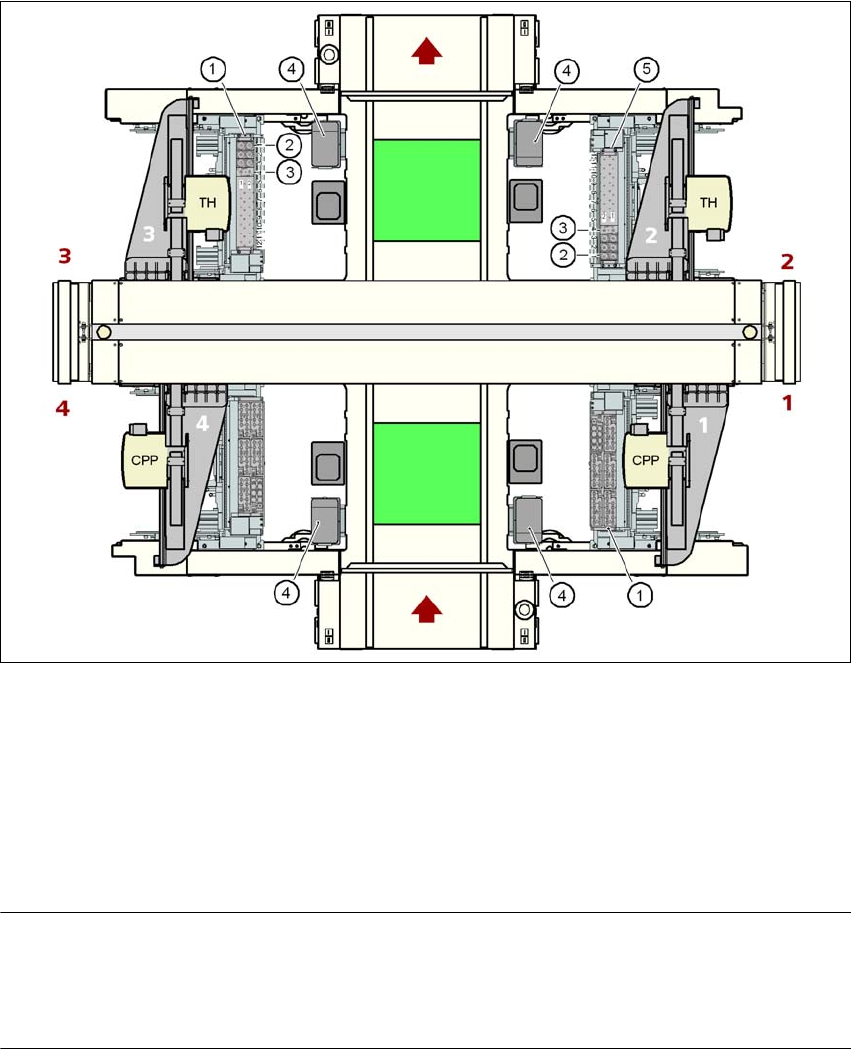

Abb. 6.1 - 22 Lage der Pipettenwechsler für den TwinStar am X4-Automaten
(1) Pipettenwechsler 1
(2) Standardmagazin
(3) Magazin für Sonderpipetten oder Greifer
(4) BE-Abwurfbehälter
(5) Pipettenwechsler 2
HINWEIS 6
Ist an Stellplatz 2 oder 4 ein MTC installiert, muss dort die Option "Pipettenwechsler für den
TwinStar im Bestückbereich mit 2 Portalen und angedocktem MTC" gerüstet werden (siehe
Abschnitt 6.1.3.7, ab Seite 380).
Betriebsanleitung SIPLACE X-Serie Stationserweiterungen
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Pipettenwechsler
377
6.1.3.4 Lage der Pipettenwechsler für den TwinStar am X3-Automaten
An folgenden Stellplätzen kann für den TwinStar je ein Pipettenwechsler installiert werden.
Pipettenwechsler 1 an Stellplatz 3 (Pos. 1 in Abb. 6.1 - 23): 12 Magazine
Pipettenwechsler 2 an den Stellplätzen 2 und 4 (Pos. 5 in Abb. 6.1 - 23): je 10 Magazine
Dies ergibt eine Gesamtkapazität von 3 Pipettenwechslern mit 32 Magazinen und insgesamt 64
Pipettengaragen.
6

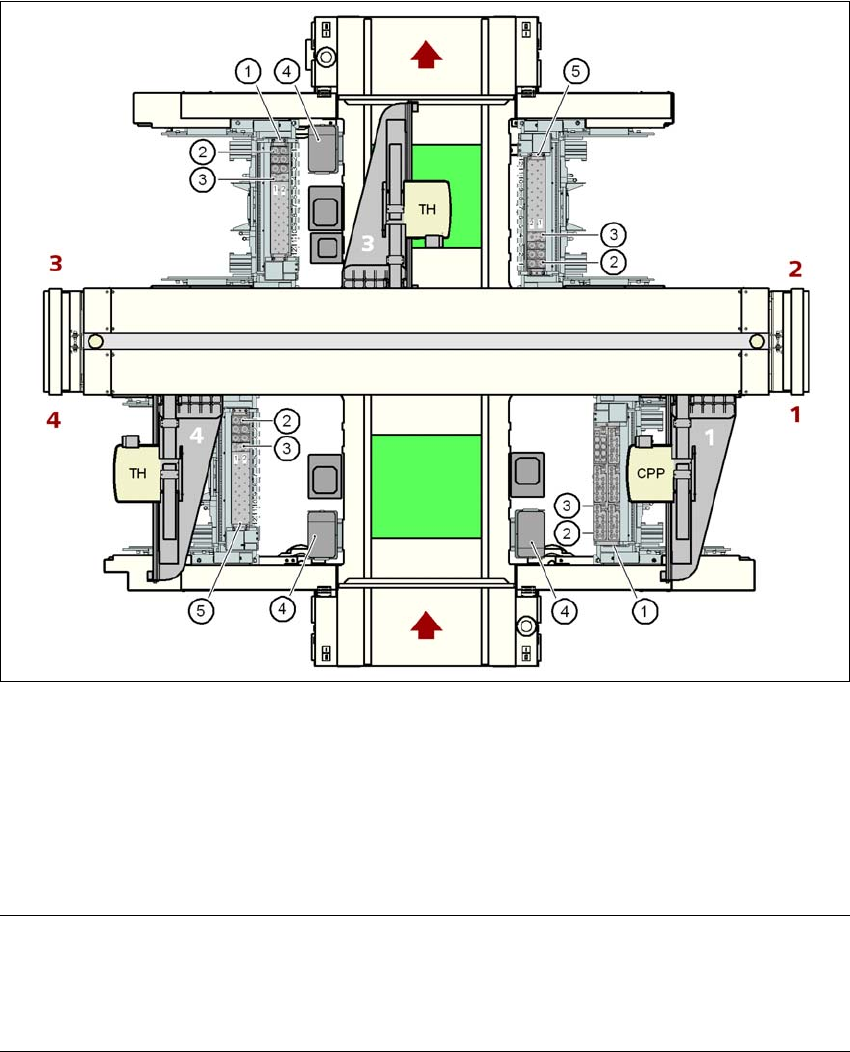

Abb. 6.1 - 23 Lage der Pipettenwechsler für den TwinStar am X3-Automaten
(1) Pipettenwechsler 1 (TH)
(2) Standardmagazin
(3) Magazin für Sonderpipetten oder Greifer
(4) BE-Abwurfbehälter
(5) Pipettenwechsler 2 (TH)
HINWEIS 6
Ist an Stellplatz 4 ein MTC installiert, muss dort die Option "Pipettenwechsler für den TwinStar im
Bestückbereich mit 2 Portalen und angedocktem MTC" gerüstet werden (siehe Abschnitt 6.1.3.7,
ab Seite 380).
