Stationserweiterungen Betriebsanleitung SIPLACE X-Serie Andockstation für den BE-Wagen SIPLACE X-Serie Ab Softwareversion SR.70x.xx Ausgabe 01/2011 384 Zu den Aufgaben der Andockst ation zählen im W esentlichen: – V erso…
Betriebsanleitung SIPLACE X-Serie Stationserweiterungen
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Andockstation für den BE-Wagen SIPLACE X-Serie
383
6.2 Andockstation für den BE-Wagen SIPLACE X-Serie
Artikel-Nr. 00116933-xx Andockstation für BE-Wagen SIPLACE X
6.2.1 Beschreibung
Die Andockstation ist eine zusätzliche Komponente für den Vorrüstplatz. Sie ist das Bindeglied
zwischen dem Vorrüstplatz und dem BE-Wagen der SIPLACE X-Serie. Die Andockstation ermög-
licht das externe Rüsten von BE-Wagen mit Zuführmodulen, Funktionstests und Rüstkontrolle.
6

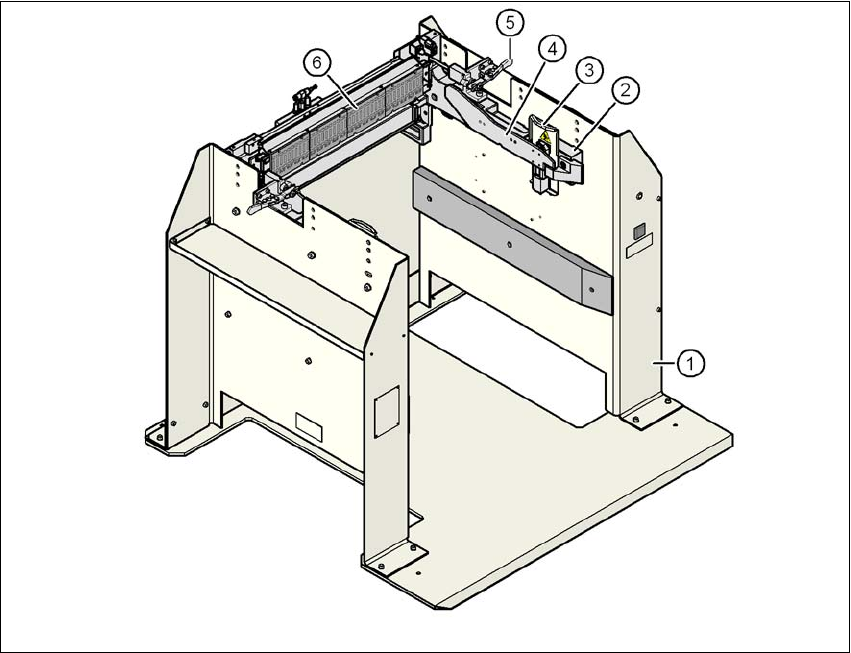

Abb. 6.2 - 1 Andockstation, SIPLACE X-Serie
(1) Andockstation
(2) BE-Wagen-Einzugsvorrichtung X-Serie
(3) Schutzblech mit Warnschild W204
(4) Schienen zum Führen und Andocken des BE-Tisches
(5) Horizontalspanner zum Arretieren des BE-Wagens
(6) EDIF (Energie- und Dateninterface)
Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
Andockstation für den BE-Wagen SIPLACE X-Serie Ab Softwareversion SR.70x.xx Ausgabe 01/2011
384
Zu den Aufgaben der Andockstation zählen im Wesentlichen:
– Versorgung des BE-Wagens und der X-Zuführmodule mit Energie
– Versorgung des BE-Wagens und der X-Zuführmodule mit Druckluft
– Bereitstellen einer Infrastruktur für die Kommunikation zwischen dem PC des Vorrüst-
platzes und den Zuführmodulen
Mit Hilfe der Andockstation kann der Bediener außerhalb der Produktionsumgebung Funktions-
tests an den X-Zuführmodulen durchführen und die Rüstung kontrollieren. Dabei sind zwei Reihen
mit jeweils vier Andockstationen über den CAN-Bus des Vorrüst-PC angeschlossen. Jede An-
dockstation besitzt einen eigenen Strom- und Druckluftanschluss.
Die BE-Wagen-Einzugsvorrichtung (Pos. 2 in Abb. 6.2 - 1, Seite 383) der Andockstation lässt sich
an die gewünschte LP-Transporthöhe anpassen. Für die Vorrüstung wird der BE-Wagen in die
Andockstation (Pos. 1 in Abb. 6.2 - 1, Seite 383) geschoben. Über die seitlich am BE-Wagen an-
gebrachten Rollenlager gleitet der BE-Wagen auf den Schienen der BE-Wagen-Einzugsvorrich-
tung zum Energie- und Dateninterface-Anschluss. Dabei wird der BE-Tisch mit dem EDIF der
Zuführmodule optimal zum EDIF (Pos. 5 in Abb. 6.2 - 1, Seite 383) der BE-Wagen-Einzugsvor-
richtung positioniert und mit den beiden Horizontalspannern in dieser Lage fixiert. Die Schutz-
bleche (Pos. 3 in Abb. 6.2 - 1, Seite 383) verhindern den Zugriff auf die Laufrollen des BE-
Wagens, wenn dieser in die Andockstation eingeschoben wird.
6
Legende zu Abb. 6.2 - 2, Seite 385
(1) Druckluftanschluss
(2) CAN-Bus-Anschluss
(3) Stromversorgungsanschluss
Betriebsanleitung SIPLACE X-Serie Stationserweiterungen
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Andockstation für den BE-Wagen SIPLACE X-Serie
385
6

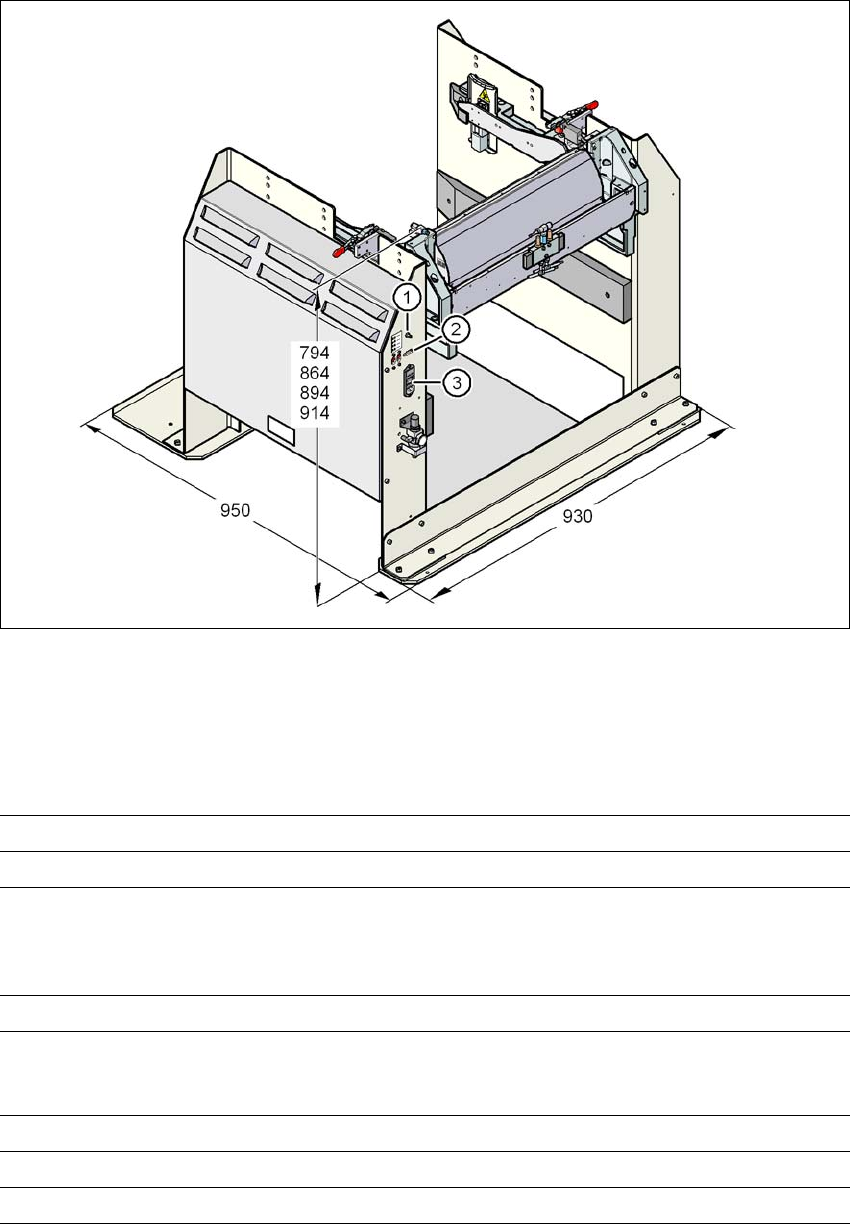

Abb. 6.2 - 2 Andockstation - Abmessungen in Millimeter, Anschlussstellen
6.2.2 Technische Daten
6
Abmessungen
Länge x Breite 950 mm x 930 mm
Höhe 794 mm bei 830 mm LP-Transporthöhe
864 mm bei 900 mm LP-Transporthöhe
894 mm bei 930 mm LP-Transporthöhe
914 mm bei 950 mm LP-Transporthöhe
Gewicht 120 kg
Druckluftanschlusswerte
p
min
p
max
0,5 MPa (5,0 bar)
1,0 MPa (10,0 bar)
Druckluftanschluss Kupplungsstecker KS 2-M5-A
Druckluftverbrauch 50 Nl/min
a
Anschlussspannung 88 - 264 V~
