Betriebsanleitung SIPLACE X-Serie Stationserweiterungen Ab Softwareversion SR.70x.xx Ausgabe 01/2011 A ndockstation für den BE-Wagen SIPLACE X-Serie 387 6.2.4 Bedien- und Anzeigeelemente 6 Abb. 6.2 - 4 Andockstation - Be…
Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
Andockstation für den BE-Wagen SIPLACE X-Serie Ab Softwareversion SR.70x.xx Ausgabe 01/2011
386
6
6
6.2.3 Abmessungen für die Andockstation mit angedocktem BE-Wagen
6

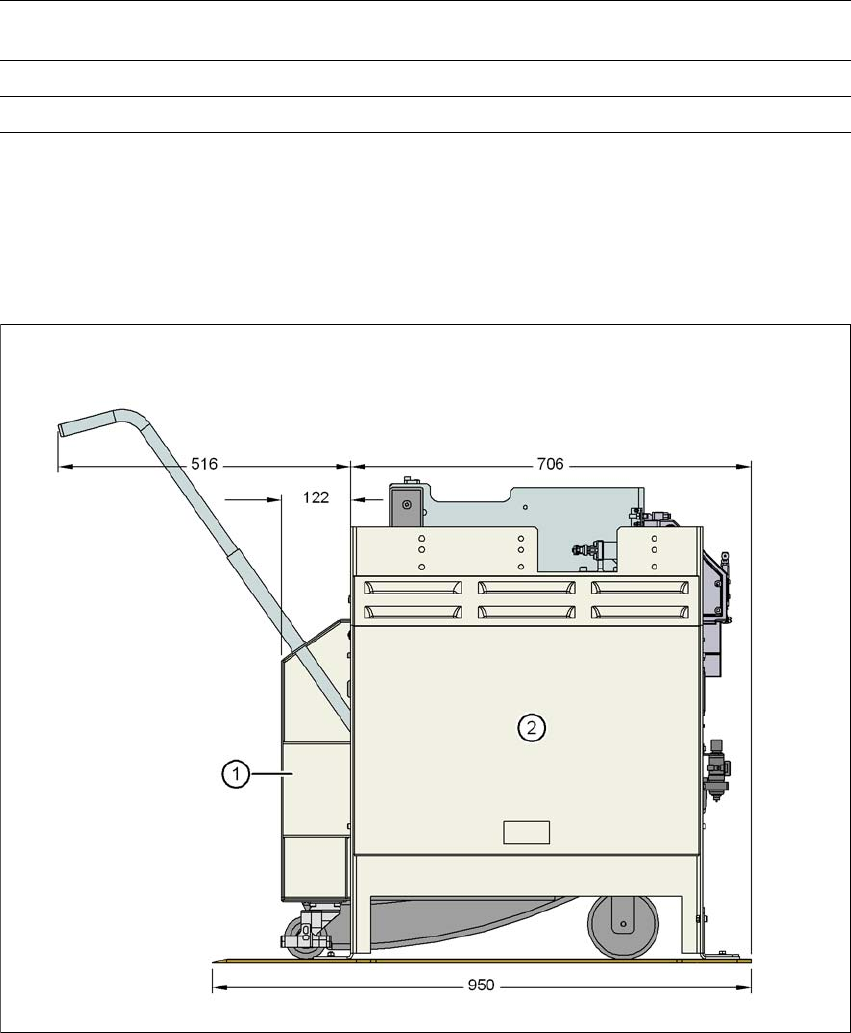

Abb. 6.2 - 3 Andockstation mit angedocktem BE-Wagen - Maße in Millimeter
(1) BE-Wagen
(2) Andockstation
Nennstrom 3,5 A (230 V~)
7 A (115 V~)
Nennscheinleistung 0,8 kW
Absicherung 2 x 8 A
a) Unter atmosphärischen Normalbedingungen bei 20°C und 1013 hPa
Betriebsanleitung SIPLACE X-Serie Stationserweiterungen
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Andockstation für den BE-Wagen SIPLACE X-Serie
387
6.2.4 Bedien- und Anzeigeelemente
6
Abb. 6.2 - 4 Andockstation - Bedien- und Anzeigeelemente
Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
Andockstation für den BE-Wagen SIPLACE X-Serie Ab Softwareversion SR.70x.xx Ausgabe 01/2011
388
Legende zu Abb. 6.2 - 4, Seite 387.
(1) Kontrollleuchte für die Netzversorgung
(2) Taster zum Ver- und Entriegeln aller Zuführmodule auf dem BE-Wagen
(3) Horizontalspanner zum Fixieren des BE-Tisches - Hebel in Stellung "geschlossen"
(4) Etikett mit Darstellung der Schalter S1 und S2 zur CAN-Bus-Adressierung
(5) Schalter S1 und S2 zum Einstellen der CAN-Bus-Adresse
(6) Netzschalter
(7) Drehknopf zum Einstellen des Betriebsdrucks
(8) Manometer zur Anzeige des Betriebsdrucks
