Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
Matrix Tray Changer Ab Softwareversion SR.70x.xx Ausgabe 01/2011
402
6.3.7 Abmessungen des X2-Automaten mit MTC
6
6
6
6

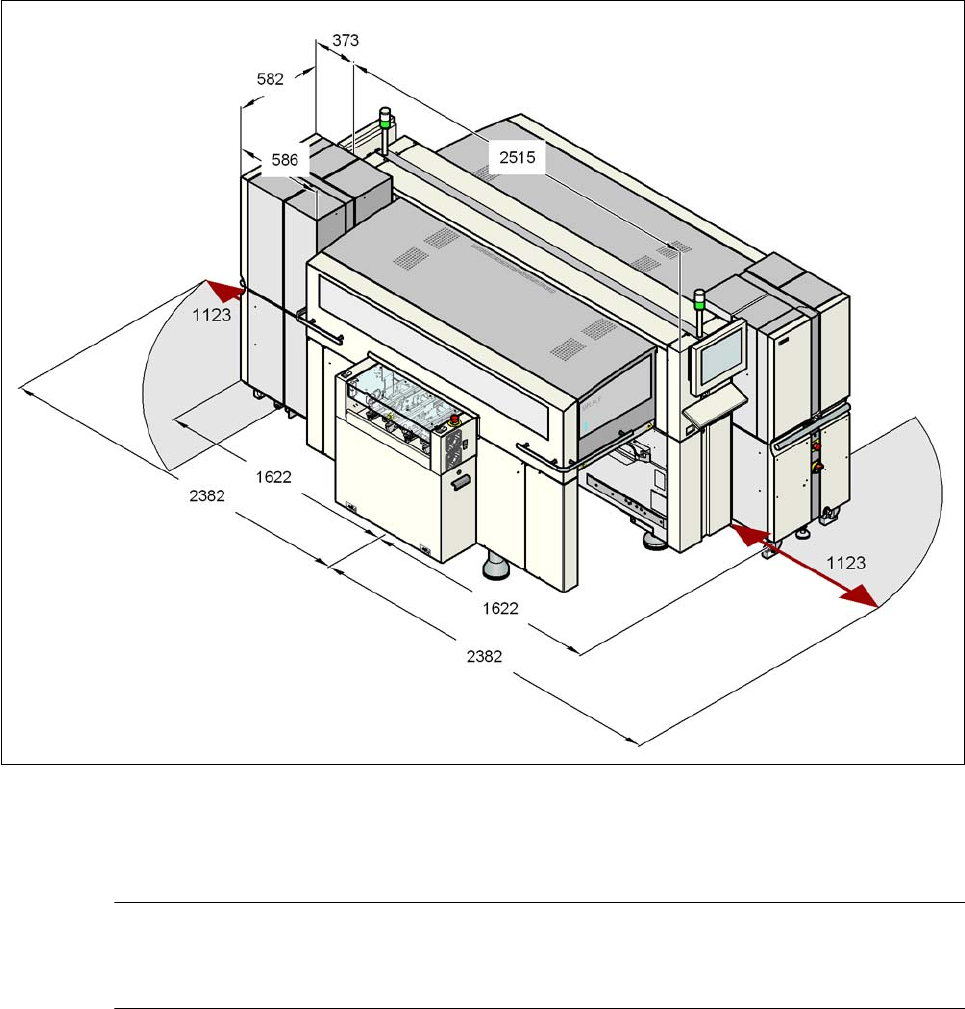

Abb. 6.3 - 5 Abmessungen des X2-Automaten mit Matrix Tray Changer in Millimeter
6
HINWEIS 6
An den Stellplätzen 2 und 4 kann anstelle eines BE-Wagens ein Matrix Tray Changer angedockt
werden.
Betriebsanleitung SIPLACE X-Serie Stationserweiterungen
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Sensor für den BE-Abwurfbehälter
403
6.4 Sensor für den BE-Abwurfbehälter
Artikel-Nr. 00116848-xx Abfrage BE-Abwurfbehälter X-Serie/D3
Der Sensor für den BE-Abwurfbehälter überwacht, ob der Abwurfbehälter korrekt in seiner Halte-
rung sitzt.
– Wurde der Abwurfbehälter nicht korrekt eingesetzt, kann der Automat nicht gestartet werden.
– Springt der Abwurfbehälter während des Bearbeitungsprozesses aus seiner Halterung, wird
der Automat sofort angehalten, um einen Kopfcrash zu vermeiden.
Jeder Abwurfbehälter kann mit einem eigenen Sensor überwacht werden.
HINWEIS 6
Wir empfehlen, bei Einsatz eines SpeedStar den optionalen Sensor für den BE-Abwurfbehälter
zu installieren.
6.5 SIPLACE High-Force Head
Artikel-Nr. 00119734-xx High-Force Head für X-Serie
Diese Artikelnummer gilt nur bei Neubestellung eines Bestückautomaten mit einem High-
Force Head anstelle eines Standard-TwinStar. 6
Artikel-Nr. 00119753-xx High-Force Head Upgrade Kit
Verwenden Sie diese Artikelnummer, wenn Sie einen Standard-TwinStar durch einen High-
Force Head ersetzen wollen. 6
6.5.1 Beschreibung
Der SIPLACE High-Force Head ist eine technologische Weiterentwicklung des Standard-Twin-
Star. Er kann dasselbe Bauelementespektrum verarbeiten und bietet zusätzlich die Möglichkeit,
Aufsetzkräfte bis 30 N zu erreichen.
6.5.2 Technische Daten
6
Ansonsten stimmen die technischen Daten von TwinStar und High-Force Head überein (siehe Ab-
schnitt 3.5.3.2, Seite 138).
Für den SIPLACE High-Force Head lassen sich alle Pipetten und Greifer verwenden, die auch
beim Standard-TwinStar zum Einsatz kommen.
Programmierbare Aufsetzkraft 2,0 N bis 10 N ± 10%
größer 10 N bis 30 N ± 15%
Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
BE-Kamera für den TwinStar, FC-Kamera Ab Softwareversion SR.70x.xx Ausgabe 01/2011
404
6.6 BE-Kamera für den TwinStar, FC-Kamera
6.6.1 BE-Kamera stationär P&P, Typ 25, 16 x 16, digital (FC-Kamera)
Artikel-Nr. 00119718-xx BE-Kamera stationär 16x16 digital, Typ 25
6

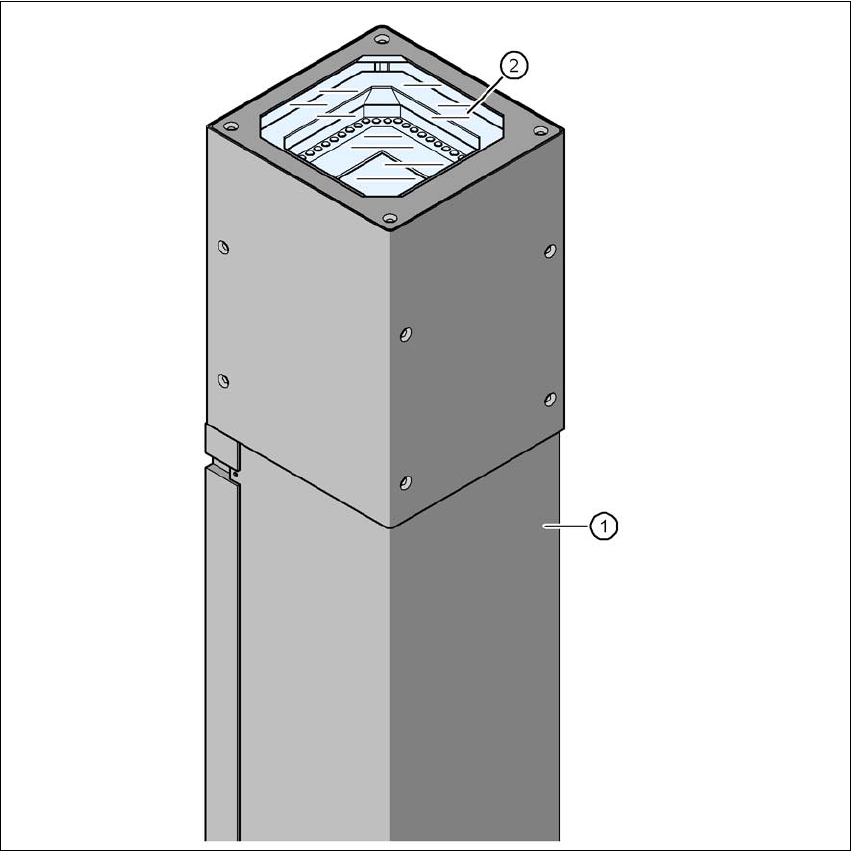

Abb. 6.6 - 1 BE-Kamera stationär, P&P, Typ 25, 16 x 16, digital (FC-Kamera)
(1) Kameragehäuse mit integrierter Kamera und Kameraverstärker
(2) Glasplatte - darunter Beleuchtungs- und Optikebenen
