6.9.5 Einschränkungen
– Die Beinchen- oder Ballerkennung kann sich verschlechtern, wenn die Oberfläche oxidiert
oder glänzend ist.
– Folgende Bauelemente lassen sich nicht vermessen: PLCC, SOJ, Buchsen, Chip, Bare Die,
Moulded, Melf, ECV, DPack, CCGA, Abschirmbleche, BE mit Anschlüssen nur an der Unter-
seite
6.9.6 Installationshinweise
Beachten Sie folgende Punkte, wenn Sie den 3D-Koplanaritätssensor installieren:
– Der 3D-Koplanaritätssensor kann nur an SIPLACE-Automaten installiert werden, die mit dem
Achseinschub A364 und dem Box-PC ausgestattet sind. Eine Nachrüstung von Automaten
mit dem Achseinschub A363 ist nicht möglich.
– Der 3D-Koplanaritätssensor kann nur zusammen mit dem TwinHead oder High-Force Head
betrieben werden.
– Der 3D-Koplanaritätssensor kann nicht gerüstet werden, wenn in diesem Bestückbereich ein
Collect & Place Kopf installiert ist.
– An jedem Automaten kann nur ein 3D-Koplanaritätssensor an folgenden Stellplätzen instal-
liert werden:
Gehäuseformen BGA
min. Balldurchmesser
min. Ballabstand
min. Anzahl der Balls
400 m
800 m
6
Gehäuseformen Gullwing
min. Beinchenbreite
b
min. Beinchenabstand
min. Anzahl der Beinchen
300 m
500 m
5
Maximale Steckergröße 120 x 20 mm²
Stecker (Gullwing)
min. Beinchenbreite
b
min. Beinchenabstand
min. Anzahl der Beinchen
300 m
500 m
5
Bestückkopftyp TwinHead (TH) oder High-Force Head (HFH)
Laserschutzklasse
3D-Koplanaritätssensor
Bestückautomat
3B
2
a) Pro Ball/Beinchen
b) Für kleinere Beinchenbreiten kontaktieren Sie bitte Ihren lokalen Produktmanager
Betriebsanleitung SIPLACE X-Serie Stationserweiterungen
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 3D-Koplanaritätssensor
415
6
6.9.7 Analyserechner
Ein Box-PC dient als Analyserechner. Er ist zusammen mit dem Steuerrechner und dem Maschi-
nencontroller an der Eingabeseite untergebracht.
6

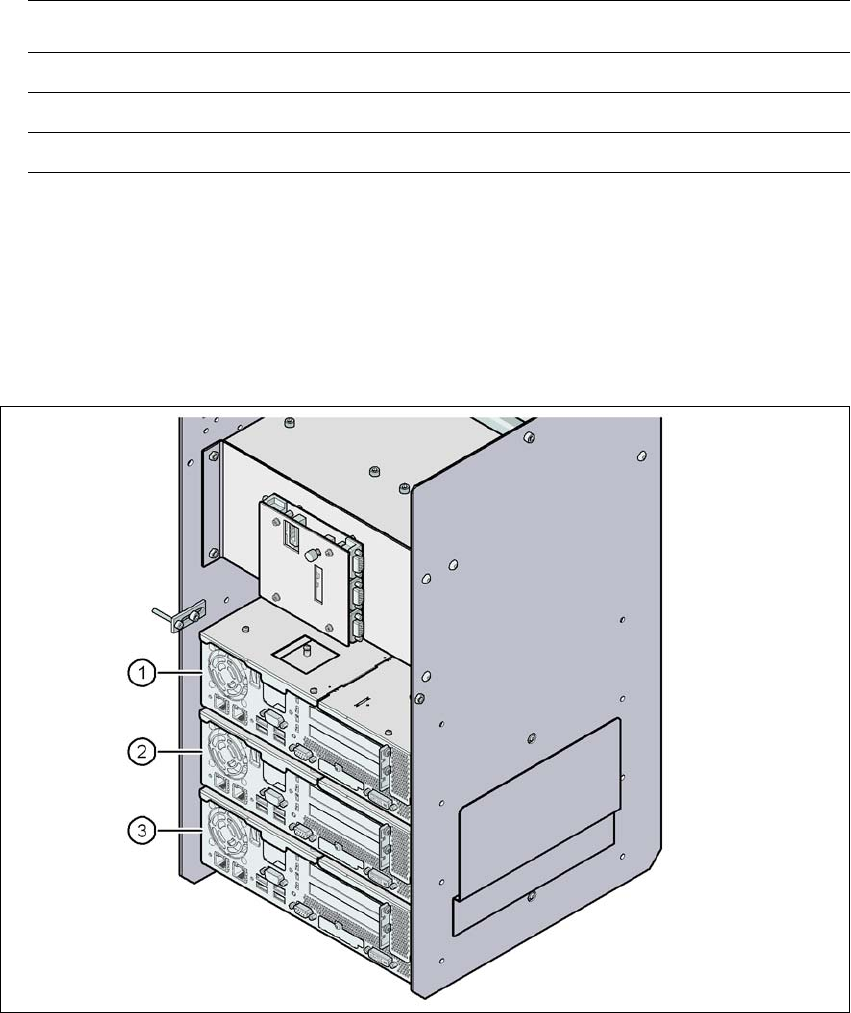

Abb. 6.9 - 4 Box-PC für den 3D-Koplanaritätssensor
(1) Steuerrechner
(2) Maschinencontroller
(3) Analyserechner des 3D-Koplanaritätssensors
Bestückautomat Stellplatz
SIPLACE X2 3
SIPLACE X3 3
SIPLACE X4 2 oder 3
Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
LP-Barcodeleser Ab Softwareversion SR.70x.xx Ausgabe 01/2011
416
6.10 LP-Barcodeleser
Artikel-Nr. 00519881-xx LP-Barcodelesegerät, 2D, X-/SX-Maschine
Artikel-Nr. 00176112-xx Halter Data Man X/HS/HF oben
Artikel-Nr. 00176113-xx Halter Data Man X/HS/HF unten
Artikel-Nr. 00176118-xx Cognex I/O Module
Artikel-Nr. 00176119-xx Cognex USB-Kabel DM 100 USB 000
Artikel-Nr. 00176120-xx Kabel für Schnittstelle I/O-Box
6.10.1 Beschreibung
Der LP-Barcodeleser dient zum automatischen Erfassen und Decodieren von Barcodes auf Lei-
terplatten. Während die Bauelementedichte auf Leiterplatten ständig zunimmt, verringert sich der
Platz für Barcodes immer mehr. Wir bieten deshalb für die SIPLACE X-Serie neue LP-Barcodele-
ser an, die eine sichere Verarbeitung auch dieser verkleinerten Barcodes gewährleisten. Der Bar-
codeleser verarbeitet 2D-Matrix-Codes und 1D-Strichcode.
Die LP-Barcodeleser werden an der Eingabeseite des Bestückautomaten des LP-Transports in-
stalliert. Bis zu vier Geräte lassen sich pro Automat nachrüsten. Die Barcodeleser werden so mon-
tiert, dass sich die Barcode-Etiketten an der Ober- und Unterseite der Leiterplatten an beiden
Transportspuren des Doppeltransports einscannen lassen.
Die LP-Barcodeleser sind mit Halterungen an der oberen bzw. unteren Profilschiene befestigt. Sie
lassen sich auf den Profilschienen beliebig positionieren und auf die Barcodeetiketten ausrichten.
Je nach Lage der Barcodestreifen kann man mit ein paar einfachen Handgriffen die Barcodeleser
so montieren, dass die Barcodestreifen längs oder quer zur Leiterplattentransportrichtung gele-
sen werden können.
6.10.2 Technische Daten
6
Sensor 1/3 CMOS (Auflösung 752 x 480)
Bildaufnahme max. 60 fps
Optische Signalisierung 1 Lese-LED
1 Kommunikations-LED
Akkustische Signalisierung Programmierbarer Summer
Datenschnittstelle RS232, USB 2.0
Betriebsspannung 5 V- ... 24 V-
Leistungsaufnahme max. 2,5 W
Elektrischer Anschluss 15-poliger D-Sub-HD-Stecker
Abmessungen 55 x 42 x 22 mm³
Gewicht 125 g
