Betriebsanleitung SIPLACE X-Serie Stationserweiterungen Ab Softwareversion SR.70x.xx Aus gabe 01/2011 Vision Teach Station 423 6.16 V ision T each S t ation Artikel-Nr . 001 19788-xx Vision T each S tation 6 Abb. 6.16 - …
Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
Durchtransport Ab Softwareversion SR.70x.xx Ausgabe 01/2011
422
6.15 Durchtransport
Artikel-Nr. 00119707-xx Durchtransport SIPLACE X-Serie
Mit dieser Option ist es möglich, die Transportbänder der LP-Transporte ohne Steuerrechner zu
starten und zu stoppen.
Betriebsanleitung SIPLACE X-Serie Stationserweiterungen
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Vision Teach Station
423
6.16 Vision Teach Station
Artikel-Nr. 00119788-xx Vision Teach Station
6

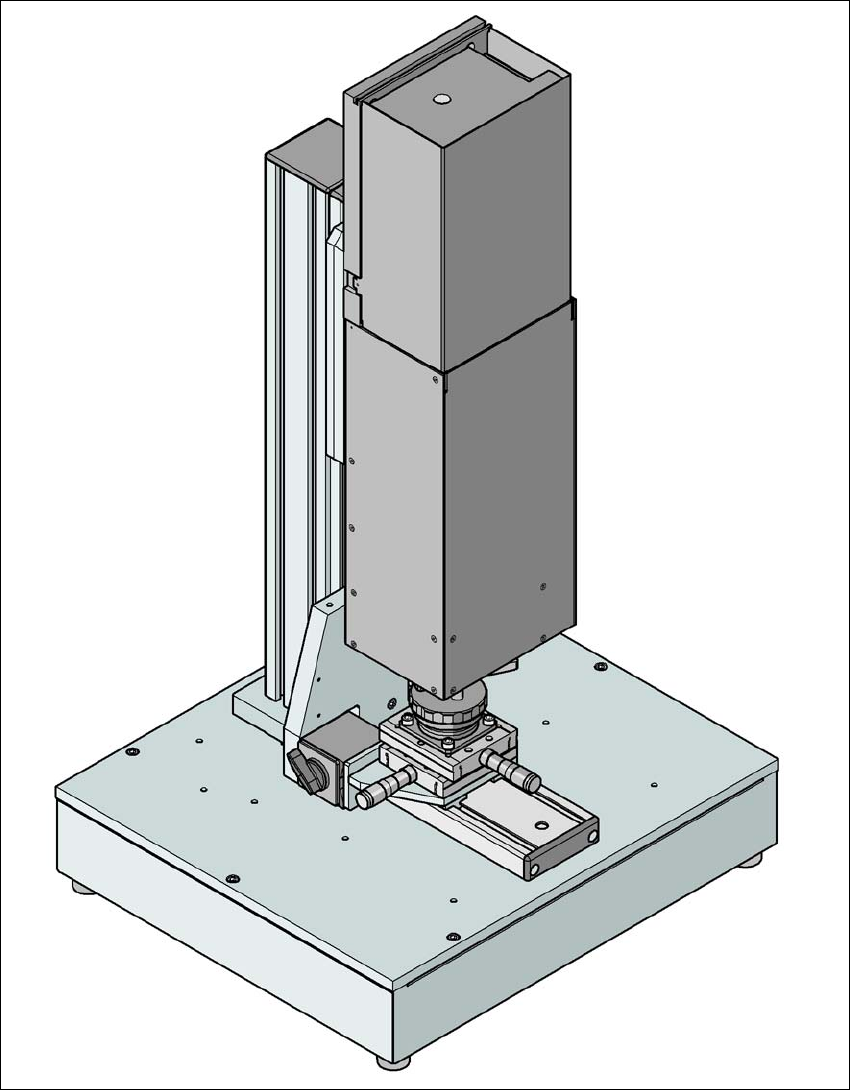

Abb. 6.16 - 1 Vision Teach Station mit BE-Kamera, Typ 33
Stationserweiterungen Betriebsanleitung SIPLACE X-Serie
Vision Teach Station Ab Softwareversion SR.70x.xx Ausgabe 01/2011
424
6.16.1 Beschreibung
Die Vision Teach Station ist ein System zum Erstellen und Testen von Gehäuseformbeschrei-
bungen für Bauelemente, die an SIPLACE-Bestückautomaten verarbeitet werden.
Die Vision Teach Station besteht im Wesentlichen aus folgenden Komponenten:
– Grundmodul mit Elektronik und bis zu zwei BE-Kameras
– Minitower-PC
Betriebssystem WINDOWS XP 6
Bildverarbeitungssoftware SIPLACE -Vision 6
Datenbank-Server SIPLACE Pro 6
Kameraschnittstellen: CAN-Bus-Karte und Kamera-Bus-Karte 6
An der Vision Teach Station lassen sich unabhängig von den Bestückautomaten Beschreibungen
für Gehäuseformen erstellen und testen oder eine Bauelemente-Inspektion durchführen.
Die erstellten Gehäuseformbeschreibungen können Sie in der SIPLACE Pro-Datenbank an der
Vision Teach Station abspeichern und in die SIPLACE Pro-Datenbank des Produktionssystems
transferieren. Zudem haben Sie die Möglichkeit, Vision-Bildschirmausdrucke von Bestückauto-
maten in die Vision Teach Station zu laden und hier zu analysieren. Lediglich Mehrfachmes-
sungen von Bauelementen sind noch am Bestückautomaten durchzuführen.
6.16.2 Vorteile
Der große Vorteil dieses Offline-Systems besteht darin, dass es völlig unabhängig von den Pro-
duktionssystemen ist und für das Erstellen und Testen von Gehäuseformbeschreibungen keine
Ressourcen der Produktionssysteme mehr herangezogen werden müssen. So kommt es nicht
länger zu Produktivitätsverlusten durch das Beschreiben und Testen von Gehäuseformen. Auch
die Einführungszeiten für neue Produkte lassen sich mit diesem unabhängigen System erheblich
reduzieren.
