Betriebsanleitung SIPLACE X-Serie Betriebssicherheit
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Warnschilder
57
2.2.6 Warnschild am CEKON-Stecker
2
Pos. W 211 in Abb. 2.2 - 12, Seite 57 (Anzahl pro Automat: 1)
2

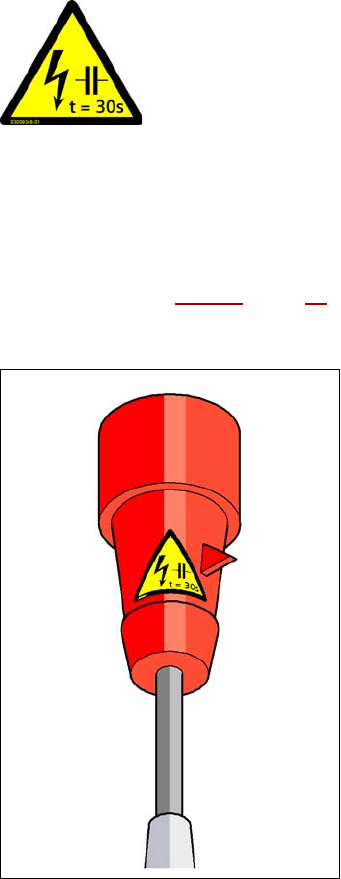

Abb. 2.2 - 12 Warnschild W211 am CEKON-Stecker
Pos. W211, Artikel-Nr. 03009351-01
2
RESTSPANNUNG!
Nach Trennen des Netzsteckers vom Versorgungsnetz 30 s warten, bis sich
die Restspannungen abgebaut haben.
NAFTA-Region: Hazardous Voltage
Residual power at plug prongs and wire ends will cause death or serious in-
jury. Avoid contact with power plug and/or wire ends for 30 seconds
Betriebssicherheit Betriebsanleitung SIPLACE X-Serie
Warnschilder Ab Softwareversion SR.70x.xx Ausgabe 01/2011
58
2.2.7 Warnschild an den NOT-HALT-Tastern
2
Pos. W209 in Abb. 2.2 - 13, Artikel-Nr. 03009349-01 (Anzahl pro Automat: 2)
2
2

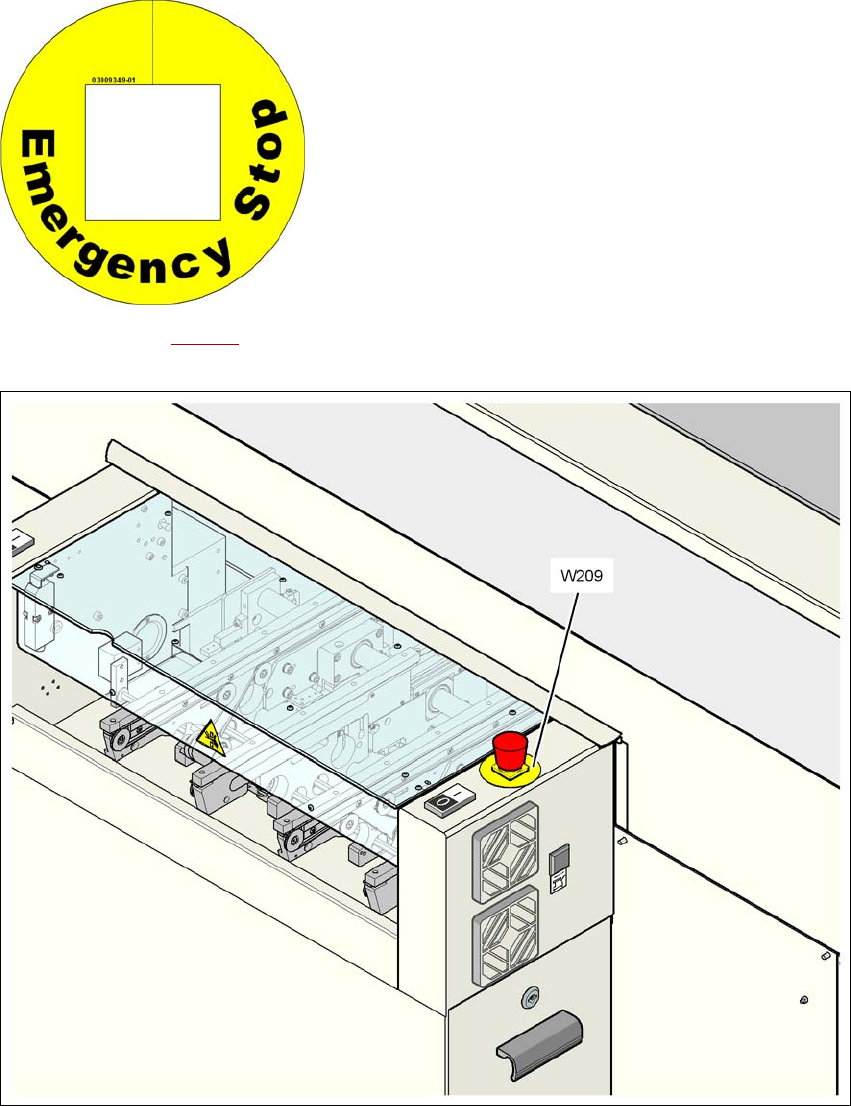

Abb. 2.2 - 13 Warnschild W209 an den NOT-HALT-Tastern
Pos. W209, Artikel-Nr. 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Für die Länder Australien, Kanada, Mexiko und
USA wird statt des gelben Rings an den NOT-
HALT-Tastern das Warnschild W209 auf den
Anbausatz geklebt.
Betriebsanleitung SIPLACE X-Serie Betriebssicherheit
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Warnschilder
59
2.2.8 Hinweisschild "Kopfcrash" an der IC-Kamera des TwinStar
Hinweisschild "Kopfcrash" in Abb. 2.2 - 14, Artikel-Nr. 03015392-02
(Anzahl pro Automat: maximal 4)
2
Abb. 2.2 - 14 Hinweisschild "Kopfcrash" an der IC-Kamera des TwinStar
(1) Hinweisschild "Kopfcrash" an der IC-Kamera des TwinStar
WARNUNG KOPFCRASHGEFAHR 2
Bei einem Bestückkopfwechsel vom TwinStar zum SpeedStar müs-
sen die stationären BE-Kameras vom Typ 33, 55 x 45, und Typ 25,
16 x 16) des TwinStar demontiert werden, sonst kollidiert der
SpeedStar mit den Kameragehäusen.
