Betriebssicherheit Betriebsanleitung SIPLACE X-Serie Laserklassifizierung Ab Softwareversion SR.70x.xx Ausgabe 01/2011 60 2.3 Laserklassifizierung 2.3.1 Laserklasse 1 2.3.1.1 Klassifizierung der Gesamtmaschine 2 HINWEIS:…
Betriebsanleitung SIPLACE X-Serie Betriebssicherheit
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Warnschilder
59
2.2.8 Hinweisschild "Kopfcrash" an der IC-Kamera des TwinStar
Hinweisschild "Kopfcrash" in Abb. 2.2 - 14, Artikel-Nr. 03015392-02
(Anzahl pro Automat: maximal 4)
2

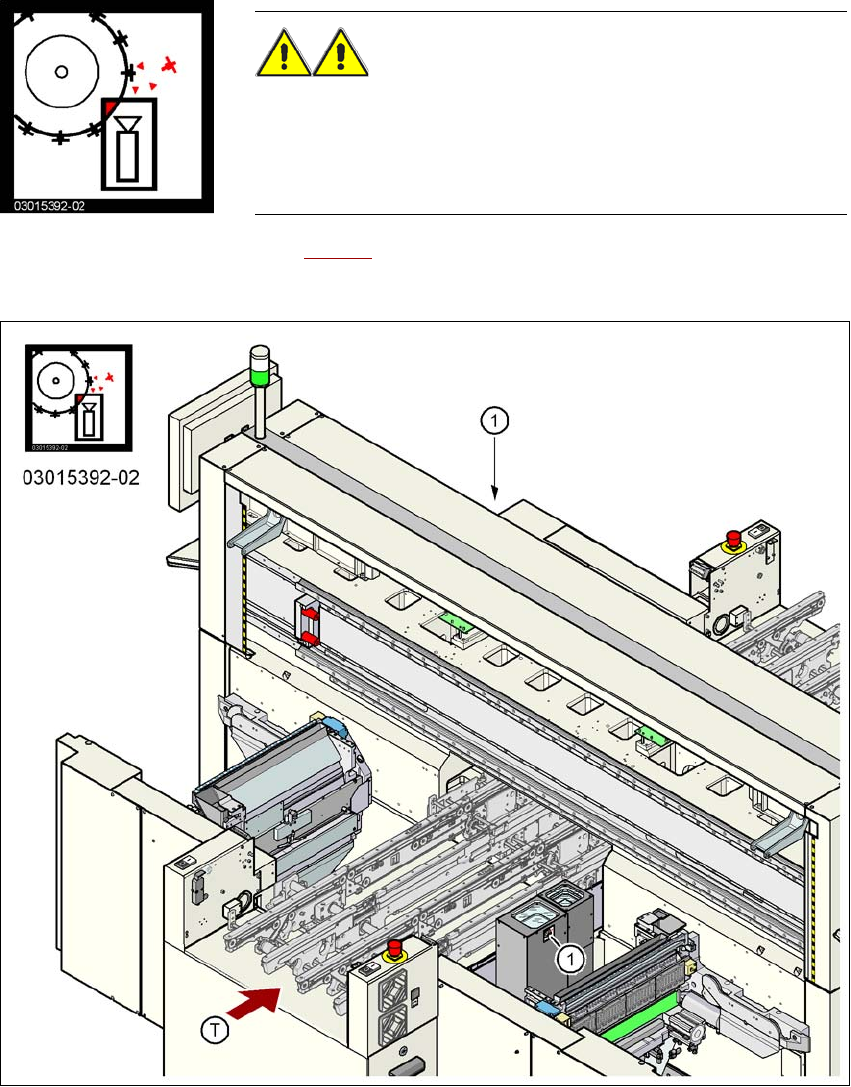

Abb. 2.2 - 14 Hinweisschild "Kopfcrash" an der IC-Kamera des TwinStar
(1) Hinweisschild "Kopfcrash" an der IC-Kamera des TwinStar
WARNUNG KOPFCRASHGEFAHR 2
Bei einem Bestückkopfwechsel vom TwinStar zum SpeedStar müs-
sen die stationären BE-Kameras vom Typ 33, 55 x 45, und Typ 25,
16 x 16) des TwinStar demontiert werden, sonst kollidiert der
SpeedStar mit den Kameragehäusen.
Betriebssicherheit Betriebsanleitung SIPLACE X-Serie
Laserklassifizierung Ab Softwareversion SR.70x.xx Ausgabe 01/2011
60
2.3 Laserklassifizierung
2.3.1 Laserklasse 1
2.3.1.1 Klassifizierung der Gesamtmaschine
2
HINWEIS: 2
Baugruppen der Laserklasse 1 und 1M werden nicht gekennzeichnet.
2.3.1.2 Klassifizierung der Kamerasysteme
2
2.3.2 Laserklasse 1M
Nicht direkt mit optischen Instrumenten betrachten!
2
2
Alle eingebauten Kamerasysteme und die betriebsbereite Ge-
samtmaschine sind Laserklasse 1 zugeordnet.
Die Laserklassen werden nach DIN EN 60825-1:2001 ermittelt.
2
Folgende Kamerasysteme sind Laserklasse 1 zugeordnet:
– LP-Kamera, Typ 34, digital
– LP-Kamera Multicolor, Typ 24, digital
– BE-Kameras für den SIPLACE TwinStar
BE-Kamera stationär P&P, Typ 33, 55 x 45, digital
BE-Kamera stationär P&P, Typ 25, 16 x 16, digital
2
Folgende Kamerasysteme sind Laserklasse 1M zugeordnet:
– BE-Kamera C&P, Typ 23, 6 x 6 am SpeedStar
– BE-Kamera C&P, Typ 30, 27 x 27 am MultiStar
Betriebsanleitung SIPLACE X-Serie Betriebssicherheit
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Laserklassifizierung
61
2.3.3 Laserklasse 2
Folgende Baugruppen sind Laserklasse 2 zugeordnet:
– Laserlichtschranke, Bestückbereich 1 im LP-Transport
– Laserlichtschranke, Bestückbereich 2 im LP-Transport
– Leiterplatten-Barcodeleser
– BE-Sensor am SpeedStar
– BE-Sensor am MultiStar
2
2.3.4 Laserklasse 3B
Der 3D-Koplanaritätssensor ist der Laserklasse 3B zugeordnet.
2
HINWEIS: 2
Die gesamte Maschine ist in Laserklasse 2 eingestuft, wenn die Option 3D-Koplanaritätssensor
installiert ist.
2
Laserstrahlung
Nicht in den Strahl blicken!
2
Laserstrahlung
Nicht dem Strahl aussetzen!
2
Laserstrahlung
Nicht in den Strahl blicken!
