2.3 Laserklassifizierung
2.3.1 Laserklasse 1
2.3.1.1 Klassifizierung der Gesamtmaschine
2
HINWEIS: 2
Baugruppen der Laserklasse 1 und 1M werden nicht gekennzeichnet.
2.3.1.2 Klassifizierung der Kamerasysteme
2
2.3.2 Laserklasse 1M
Nicht direkt mit optischen Instrumenten betrachten!
2
2
Alle eingebauten Kamerasysteme und die betriebsbereite Ge-
samtmaschine sind Laserklasse 1 zugeordnet.
Die Laserklassen werden nach DIN EN 60825-1:2001 ermittelt.
2
Folgende Kamerasysteme sind Laserklasse 1 zugeordnet:
– LP-Kamera, Typ 34, digital
– LP-Kamera Multicolor, Typ 24, digital
– BE-Kameras für den SIPLACE TwinStar
BE-Kamera stationär P&P, Typ 33, 55 x 45, digital
BE-Kamera stationär P&P, Typ 25, 16 x 16, digital
2
Folgende Kamerasysteme sind Laserklasse 1M zugeordnet:
– BE-Kamera C&P, Typ 23, 6 x 6 am SpeedStar
– BE-Kamera C&P, Typ 30, 27 x 27 am MultiStar
Betriebsanleitung SIPLACE X-Serie Betriebssicherheit
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Laserklassifizierung
61
2.3.3 Laserklasse 2
Folgende Baugruppen sind Laserklasse 2 zugeordnet:
– Laserlichtschranke, Bestückbereich 1 im LP-Transport
– Laserlichtschranke, Bestückbereich 2 im LP-Transport
– Leiterplatten-Barcodeleser
– BE-Sensor am SpeedStar
– BE-Sensor am MultiStar
2
2.3.4 Laserklasse 3B
Der 3D-Koplanaritätssensor ist der Laserklasse 3B zugeordnet.
2
HINWEIS: 2
Die gesamte Maschine ist in Laserklasse 2 eingestuft, wenn die Option 3D-Koplanaritätssensor
installiert ist.
2
Laserstrahlung
Nicht in den Strahl blicken!
2
Laserstrahlung
Nicht dem Strahl aussetzen!
2
Laserstrahlung
Nicht in den Strahl blicken!
Betriebssicherheit Betriebsanleitung SIPLACE X-Serie
Sicherheitshinweise zum Transport des Automaten Ab Softwareversion SR.70x.xx Ausgabe 01/2011
62
2.4 Sicherheitshinweise zum Transport des Automaten
2

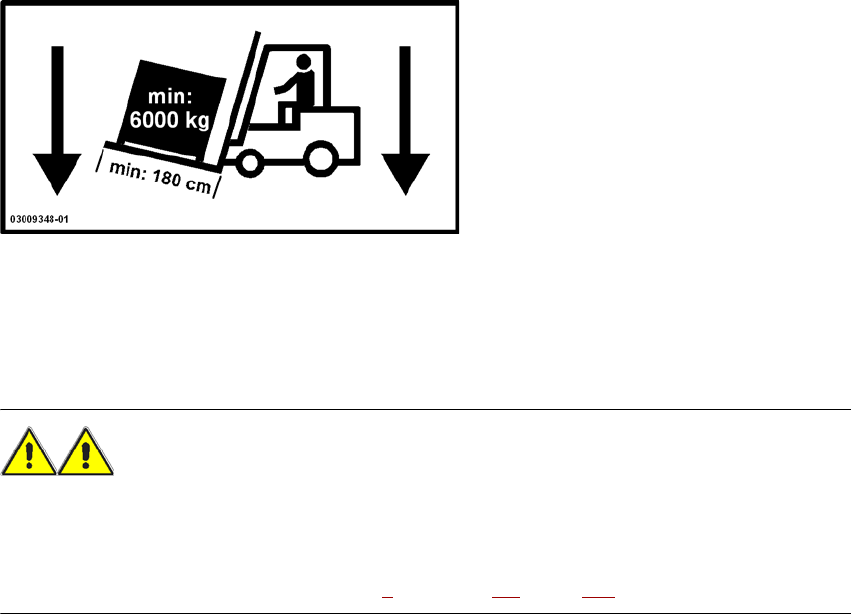

Verwenden Sie zum Transport des Automaten einen Gabelstapler mit folgender Spezifikation:
Gabellänge min. 1800 mm
Tragkraft min. 6000 kg
Lichte Gabelweite min. 350 mm 2
WARNUNG
KIPPGEFAHR 2
Wird die geforderte Spezifikation für den Gabelstapler nicht eingehalten, besteht das Risiko,
dass der Gabelstapler mit dem Automaten kippt.
Der Transport des Automaten ist in Kapitel 4, Abschnitt 4.1, Seite 209 beschrieben.
