2.5 Sicherheitshinweise zum Betrieb des Automaten
2.5.1 Sicherheitshinweise zum Schließen der Schutzhauben
Um jegliches Verletzungsrisiko beim Schließen der Schutzhauben an der Maschine auszu-
schließen, hat der Betreiber das Personal anzuhalten, die Schutzhauben gemäß nachfolgender
Anleitung zu bedienen.
VORSICHT
QUETSCHGEFAHR FÜR HÄNDE
BEI UNSACHGEMÄSSEM SCHLIESSEN DER SCHUTZHAUBEN 2
2

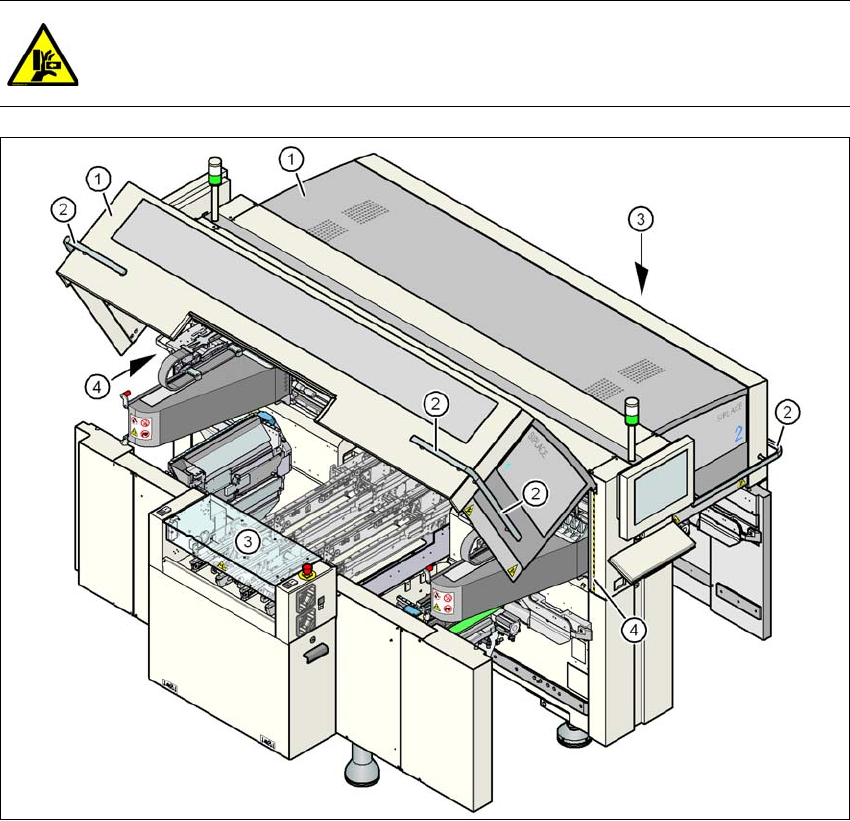

Abb. 2.5 - 1 Sicherheitshinweise zum Schließen der Schutzhauben
(1) Schutzhauben
(2) Griffstangen
(3) Abdeckklappen über dem LP-Transport
(4) Warnstreifen
Betriebssicherheit Betriebsanleitung SIPLACE X-Serie
Sicherheitshinweise zum Betrieb des Automaten Ab Softwareversion SR.70x.xx Ausgabe 01/2011
64
→ Fassen Sie zum Öffnen bzw. Schließen der Schutzhauben diese grundsätzlich an den Griff-
stangen.
→ Greifen Sie beim Schließen nicht in den Spalt zwischen Schutzhaube und Maschinenverklei-
dung. Der Bereich ist mit einem gelb-schwarzen Warnstreifen gekennzeichnet (Pos. 4 in Abb.
2.5 - 1
, Seite 63).
→ Achten Sie darauf, dass sich beim Schließen der Hauben keine zweite Person im Schwenk-
bereich der Hauben befindet.
→ Achten Sie darauf, dass sich beim Schließen der Hauben keine Person im Bereich des ge-
genüberliegenden BE-Wagen-Stellplatzes befindet.
2.5.2 Sicherheitshinweise für die Verarbeitung von Kondensatoren auf
Metallpulver-Basis
Die Verarbeitung von Kondensatoren auf Metallpulver-Basis (z.B. Tantal) birgt bei deren Verar-
beitung Risiken. Das Risiko besteht darin, dass
– bei einer Zerstörung dieser Bauelemente plötzlich eine exotherme Reaktion, d.h. Hitzeent-
wicklung, stattfindet. Diese Hitzeentwicklung kann, abhängig von den Kapazitätswerten und
unter ungünstigsten Bedingungen in der Umgebung, Schaden verursachen.
– dieser Effekt grundsätzlich beim Zerschneiden solcher Bauelemente auftreten kann.
Zur Klärung, inwieweit die von Ihnen verarbeiteten Bauelemente davon betroffen sind, wenden
Sie sich bitte an Ihre Lieferanten.
Das vorgenannte Risiko kann in extrem seltenen Fällen auch im Schneidgerät der SIPLACE-Ma-
schinen auftreten und im Extremfall zu einem Schwelbrand im Gurtabfall führen.
Ungünstige Bedingungen sind unter anderem:
(1) Verbleiben der Bauelemente im Gurt bei der Überprüfung des eingestellten Taktes (bei die-
ser Überprüfung kann das Zuführmodul ohne Entnahme der Bauelemente durch den Bedie-
ner weitergetaktet werden).
(2) Verbleiben der Bauelemente im Gurt, z.B. bei Deckfolienriss.
(3) Verbleiben der Bauelemente im Gurt, wenn Bauelemente beziehungsweise Gurte nicht der
Spezifikation entsprechen und dadurch eine hohe Abholfehlerrate verursachen.
Bitte beachten Sie die folgenden Hinweise, um das Risiko bei der Bestückung von Kondensatoren
auf Metallpulver-Basis zu minimieren.
(1) Bei manuellem Weitertakten des Gurtes sind die in der Gurttasche verbleibenden Bauele-
mente durch den Bediener zu entfernen.
(2) Bei Deckfolienrissen sind beispielsweise die im Gurt verbleibenden Bauelemente durch den
Bediener zu entfernen.
Damit Tantalkondensatoren bei Abholfehlern nicht zum Brand des Gurtmaterials beim Gurtschnitt
führen, wurde die Bedienoberfläche um die Option "Bei Abholfehler Bauelement aus dem Gurt
nehmen" erweitert. Dazu muss in SIPLACE Pro diese Option aktiviert sein. Am Bestückautomaten
wird das nicht abgeholte Bauelement einmal weitergetaktet und liegt dann im Gurt zur Entnahme
Betriebsanleitung SIPLACE X-Serie Betriebssicherheit
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Sicherheitshinweise zum Betrieb des Automaten
65
bereit. Die Spur ist deaktiviert, und der Bediener wird mit einer Fehlermeldung darauf hingewie-
sen, das Tantal-Bauelement aus dem Gurt zu nehmen.
HINWEIS 2
Die manuelle Entnahme nicht abgeholter Tantalkondensatoren durch den Bediener ist in
Abschnitt 3.9.1.3, Seite 170 beschrieben.
