Betriebsanleitung SIPLACE X-Serie Betriebssicherheit Ab Softwareversion SR.70x.xx A usgabe 01/2011 Sicherheitshinweise zum Betrieb des Automaten 71 2.5.10 Hohe T e mperaturen an de n X-Zuführmodulen bei Dauerbetrieb 2 Ab…
Betriebssicherheit Betriebsanleitung SIPLACE X-Serie
Sicherheitshinweise zum Betrieb des Automaten Ab Softwareversion SR.70x.xx Ausgabe 01/2011
70
2.5.9 Hohe Temperaturen am C&P20-Bestückkopf bei Dauerbetrieb
2
Abb. 2.5 - 5 Hohe Temperaturen am SpeedStar (C&P20) bei Dauerbetrieb
(1) Temperatur-Hinweisschild, Art.-Nr. 03031926-01
(2) Gehäuse des Sternmotors
(3) Griff
VORSICHT
HOHE TEMPERATUREN 2
Das Gehäuse des Sternmotors und der Griff am Bestückkopf können bei Dauerbetrieb und bei
einer Umgebungstemperatur größer 22°C hohe Oberflächentemperaturen annehmen. Vorsicht
beim Berühren der Teile.
Betriebsanleitung SIPLACE X-Serie Betriebssicherheit
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Sicherheitshinweise zum Betrieb des Automaten
71
2.5.10 Hohe Temperaturen an den X-Zuführmodulen bei Dauerbetrieb
2
Abb. 2.5 - 6 Hohe Temperaturen an den X-Zuführmodulen bei Dauerbetrieb
(1) Temperatur-Hinweisschild, Art.-Nr. 03031926-01
(2) Schrittmotor
VORSICHT
HOHE TEMPERATUREN 2
Die Schrittmotore können bei Dauerbetrieb und einer Umgebungstemperatur größer 22°C hohe
Oberflächentemperaturen annehmen. Vorsicht beim Berühren der Motoren.
Betriebssicherheit Betriebsanleitung SIPLACE X-Serie
Sicherheitseinrichtungen Ab Softwareversion SR.70x.xx Ausgabe 01/2011
72
2.6 Sicherheitseinrichtungen
2.6.1 Schutzhauben
2

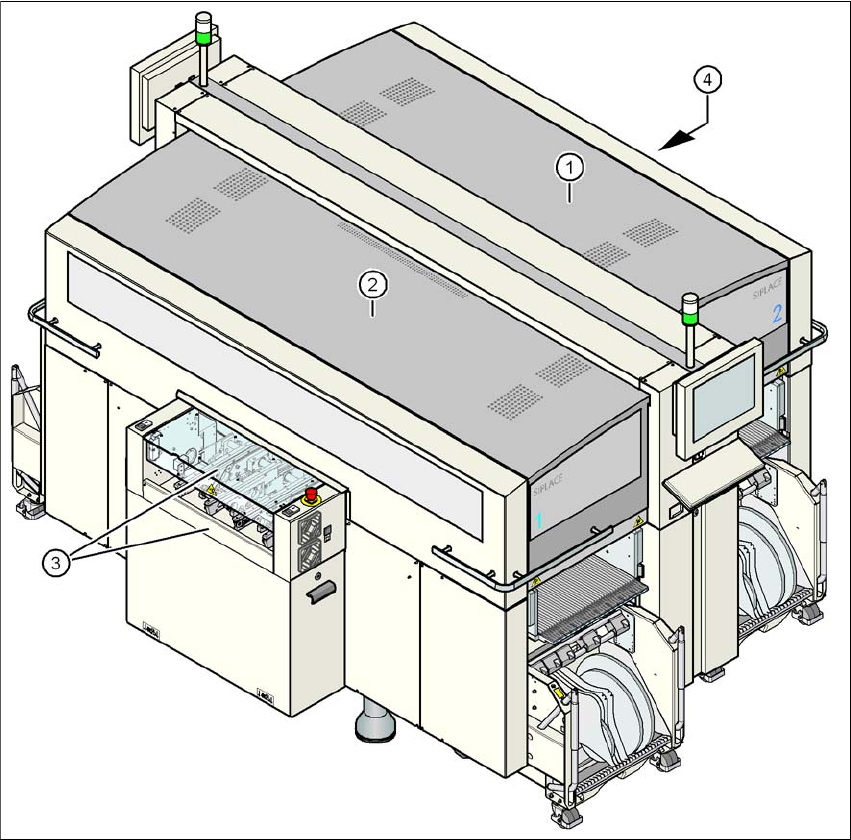

Abb. 2.6 - 1 Schutzhauben
(1) Schutzhaube, kurz
(2) Schutzhaube, lang
(3) Abdeckklappe und Eingreifschutz am Eingabeband
(4) Abdeckklappe und Eingreifschutz am Ausgabeband
2
Der Verfahrbereich der Portale ist mit zwei nach oben schwenkbaren Schutzhauben (Pos. 1 und
2) abgedeckt. Seitenscheiben sollen einen Zugriff in den Innenraum des Automaten von der Seite
