Betriebssicherheit Betriebsanleitung SIPLACE X-Serie Sicherheitseinrichtungen Ab Softwar eversion SR.70x.xx Ausgabe 01/2011 84 2.6.5 Eingreifschutz 2.6.5.1 Eingreifschutz an den S tellplätzen des BE-W agens, SIPLACE X-Se…
Betriebsanleitung SIPLACE X-Serie Betriebssicherheit
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Sicherheitseinrichtungen
83
2
Abb. 2.6 - 8 NOT-HALT-Schleifen
Start-Taste gedrückt.
Nein
Nein
Ja
Nein
Nein
Ja
Ja
Nein
Ja
2
Aktiv
SSK
a
Nein
Spannung
Y-Achse 0 V
X-Achse 0 V
Stern-Achse 0 V
DP-Achse 40 V-
Z-Achse 40 V-
Aktiv
LP-Transport Ja
Hubtisch Nein
LP-Klemmung Nein
Breitenverstellung Nein
Laserlichtschranke Nein
Leergurtschneideinr. Nein
BE-Wageneinzug Ja
2
Aktiv
SSK
a
Nein
Spannung
Y-Achse 0 V
X-Achse 0 V
Stern-Achse 0 V
DP-Achse 40 V-
Z-Achse 40 V-
Aktiv
LP-Transport Nein
Hubtisch Nein
LP-Klemmung Nein
Breitenverstellung Nein
Laserlichtschranke Nein
Leergurtschneideinr. Nein
BE-Wageneinzug Ja
a) SSK Schützsicherheits-Kombination K6
Ja
Druckluft
min. 0,5 MPa
(5,0 bar)?
NOT-HALT-Taster
gedrückt?
Schutzhaube geöffnet?
NOT-HALT-Schleife
zum BE-Wagen unter-
brochen?
Sperre
in der Bedienoberfläche
aktiviert?
2
Aktiv
SSK
a
Ja
Spannung
Y-Achse 250 V-
X-Achse 250 V-
Stern-Achse 145 V-
DP-Achse 40 V-
Z-Achse 40 V-
Aktiv
LP-Transport Ja
Hubtisch Ja
LP-Klemmung Ja
Breitenverstellung Ja
Laserlichtschranke Ja
Leergurtschneideinr. Ja
BE-Wageneinzug Ja
Betriebssicherheit Betriebsanleitung SIPLACE X-Serie
Sicherheitseinrichtungen Ab Softwareversion SR.70x.xx Ausgabe 01/2011
84
2.6.5 Eingreifschutz
2.6.5.1 Eingreifschutz an den Stellplätzen des BE-Wagens, SIPLACE X-Serie
WARNUNG 2
Die Betriebssicherheit bei BE-Wagen der SIPLACE X-Serie ist dann gewährleistet, wenn zumin-
dest jeder zweite freie Stellplatz mit einem Zuführmodul oder einem Eingreifschutz (Dummy-
Feeder) belegt ist. Auch bei Rüstung einer Halterung für Flächenmagazine ist jeder zweite freie
Stellplatz mit einem Eingreifschutz zu sichern. Mit anderen Worten, zwischen zwei benachbarten
Zuführmodulen bzw. Zuführmodul und Halterung für Flächenmagazin darf maximal ein Stellplatz
freibleiben.

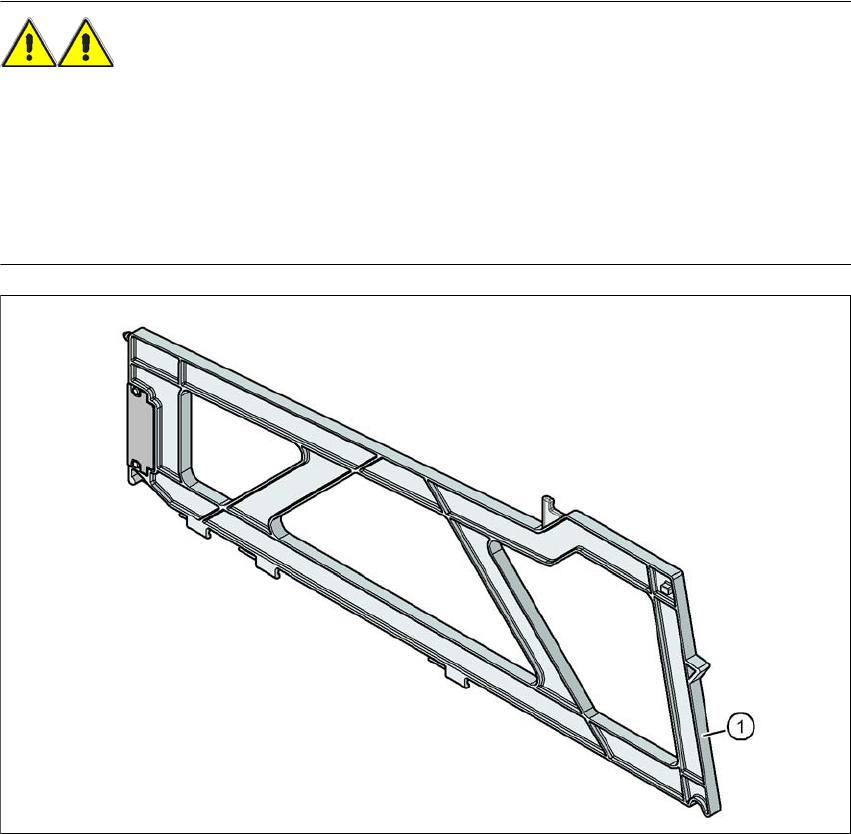

Abb. 2.6 - 9 Eingreifschutz an den Stellplätzen des BE-Wagens, SIPLACE X-Serie
2
(1) Dummy Feeder SIPLACE X, Artikel-Nr. 00141226-xx
Betriebsanleitung SIPLACE X-Serie Betriebssicherheit
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Restspannungen und Entladezeiten im Automaten
85
2.7 Restspannungen und Entladezeiten im Automaten
Wird der NOT-HALT-Taster gedrückt oder der Automat abgeschaltet, werden die Zwischenkreis-
spannungen 250 V- für die Portalachsen bzw. 145 V- für die Sternachsen innerhalb kurzer Zeit auf
ungefährliche Restspannungen reduziert.
WARNUNG 2
Der Automat wird mit 3x200V~, 3x208V~, 3 x 230 V~, 3x380V~, 3x400V~ bzw.
3 x 415 V~ ± 5 %, 50/60 Hz Netzspannung versorgt. Teile dieser Anlage führen daher lebensge-
fährliche Spannungen - auch bei ausgeschaltetem Hauptschalter. Unsachgemäßer Umgang mit
diesem Automaten kann deshalb zu Tod oder schwerer Körperverletzung sowie erheblichem
Sachschaden führen.
→ Beachten Sie die gelten Unfallverhütungs- und DIN-Vorschriften (insbesondere DIN EN 60
204, Teil 1).
→ Nur qualifiziertes bzw. geschultes Personal darf die Abdeckung über dem Stromversorgungs-
einschub und dem Achseinschub öffnen.
2
Abb. 2.7 - 1 Stromversorgungseinschub
(1) Schloss mit Riegel in der Abdeckung
(2) Hauptschalter
(3) Stromversorgungseinschub hinter der Abdeckung
(4) Achseinschub
