Betriebssicherheit Betriebsanleitung SIPLACE X-Serie Energiezustand des Automaten nach Ausschalten des H auptschalters Ab Softwarever sion SR.70x.xx Ausgabe 01/2011 90 2.9.1 Haupt schalter ausgeschaltet - Automat am Netz…

100%1 / 450
Betriebsanleitung SIPLACE X-Serie Betriebssicherheit
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Energiezustand des Automaten nach Ausschalten des Hauptschalters
89
2.9 Energiezustand des Automaten nach Ausschalten
des Hauptschalters
2

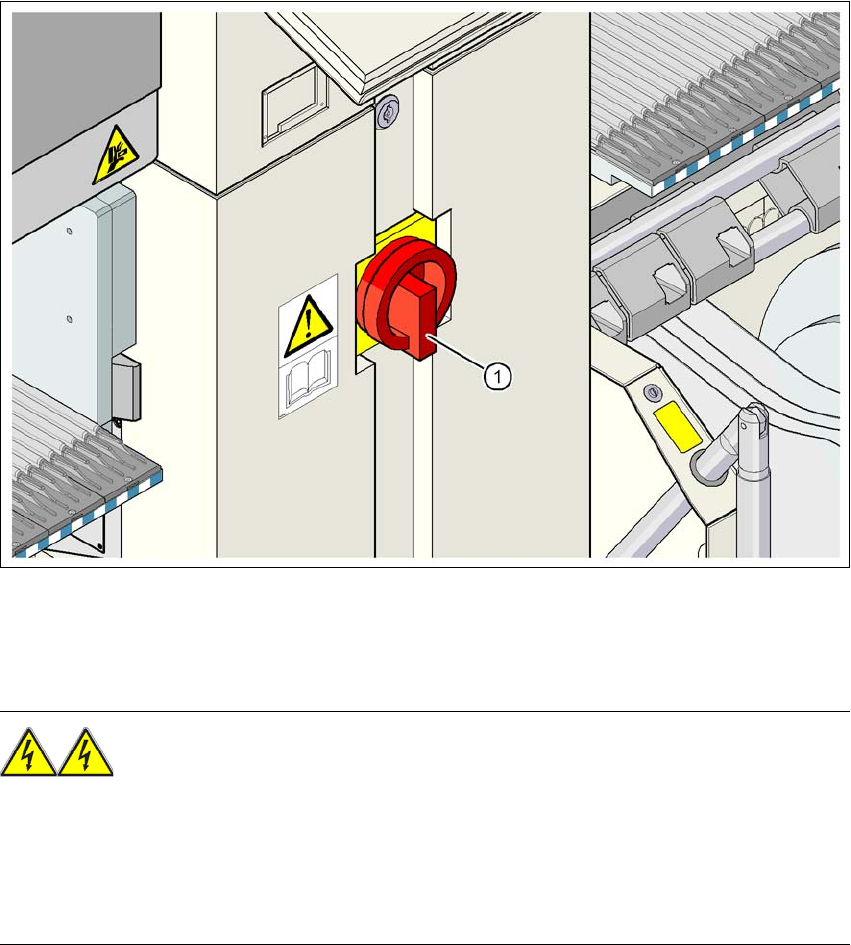

Abb. 2.9 - 1 Lage der Stromversorgung am Automaten
2
WARNUNG
Der Automat wird mit 3x200V~, 3x208V~, 3 x 230 V~, 3x380V~, 3x400V~ bzw. 3x415V~
± 5 %, 50/60 Hz Netzspannung versorgt. Teile dieser Anlage führen daher lebensgefährliche
Spannungen - auch bei ausgeschaltetem Hauptschalter. Unsachgemäßer Umgang mit diesem
Automaten kann deshalb zu Tod oder schwerer Körperverletzung sowie erheblichem Sachscha-
den führen. 2
→ Beachten Sie die geltenden Unfallverhütungs- und DIN-Vorschriften (insbesondere DIN EN
60 204, Teil 1).
→ Nur qualifiziertes bzw. geschultes Personal darf die Abdeckung über dem Stromversorgungs-
einschub öffnen.
(1) Hauptschalter
Betriebssicherheit Betriebsanleitung SIPLACE X-Serie
Energiezustand des Automaten nach Ausschalten des Hauptschalters Ab Softwareversion SR.70x.xx Ausgabe 01/2011
90
2.9.1 Hauptschalter ausgeschaltet - Automat am Netz angeklemmt
WARNUNG
Trotz ausgeschaltetem Hauptschalter führen folgende Komponenten noch lebensgefährliche
Spannungen:
– Kabelanschlussklemmen L1, L2 und L3 des Hauptschalters Q1 (siehe Abb. 2.9 - 2
, Seite 91)
– Servicesteckdose X102 (siehe Abb. 2.9 - 2
, Seite 91)
– Sicherungsautomat F1 für die Servicesteckdose (siehe Abb. 2.9 - 2
, Seite 91)
– Netzfilter Z1 (siehe Abb. 2.9 - 3
, Seite 92)
– Entladedrossel L20 mit Sicherungen F21, F22 und F23 (siehe Abb. 2.9 - 3
, Seite 92)
– Klemmenfeld X100 zum Anschluss des Netzversorgungskabels (siehe Abb. 2.9 - 3
, Seite 92)
– Die Farbe aller Einzeladern, die auch bei ausgeschaltetem Hauptschalter Strom führen, ist
braun.
Betriebsanleitung SIPLACE X-Serie Betriebssicherheit
Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Energiezustand des Automaten nach Ausschalten des Hauptschalters
91
2
Abb. 2.9 - 2 Stromversorgungseinschub, Frontansicht
Q1 Hauptschalter
X102 Servicesteckdose
F1 Sicherung für Servicesteckdose
