Betriebssicherheit Betriebsanleitung SIPLACE X-Serie Energiezustand des Automaten nach Ausschalten des H auptschalters Ab Softwarever sion SR.70x.xx Ausgabe 01/2011 92 2 Abb. 2.9 - 3 Stromversorgungseinschub, Rückansicht…

Betriebsanleitung SIPLACE X-Serie Betriebssicherheit

Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Energiezustand des Automaten nach Ausschalten des Hauptschalters

Abb. 2.9 - 2 Stromversorgungseinschub, Frontansicht

Q1 Hauptschalter

X102 Servicesteckdose

F1 Sicherung für Servicesteckdose

Betriebssicherheit Betriebsanleitung SIPLACE X-Serie

Energiezustand des Automaten nach Ausschalten des Hauptschalters Ab Softwareversion SR.70x.xx Ausgabe 01/2011

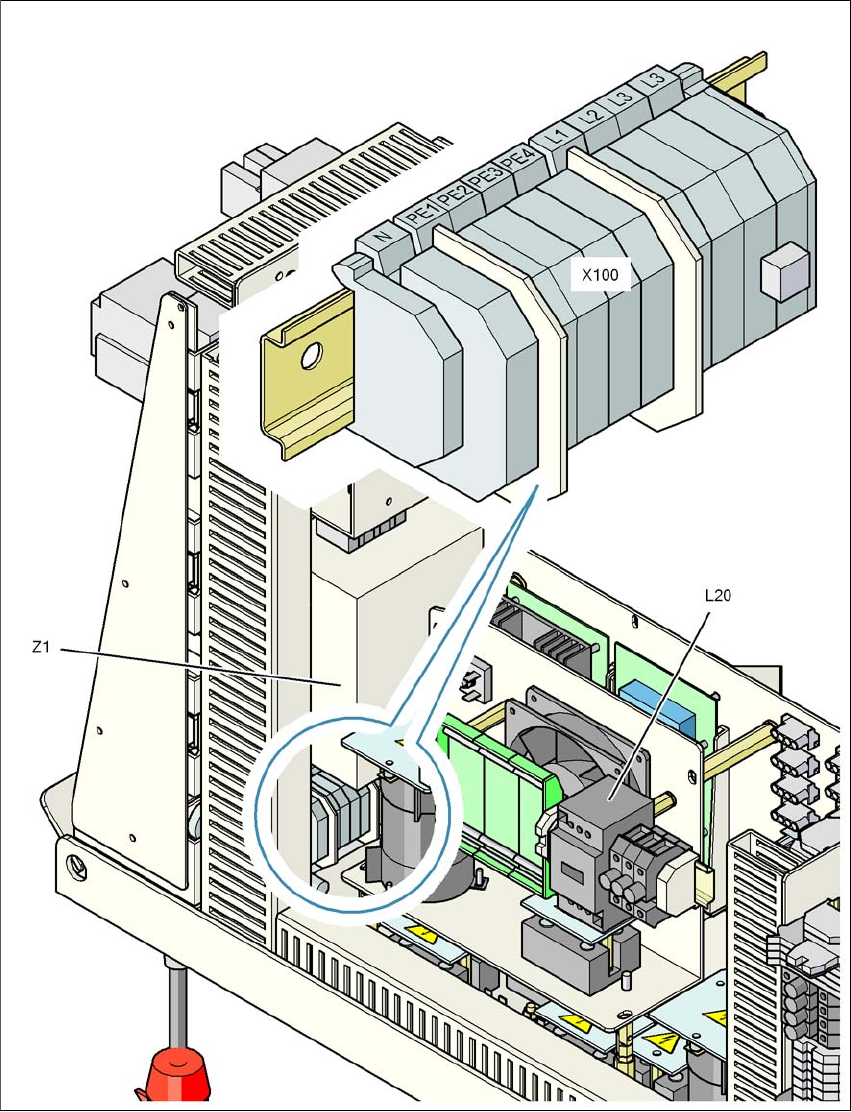

Abb. 2.9 - 3 Stromversorgungseinschub, Rückansicht

X100 Anschlussklemmen für das Netzversorgungskabel

L20 Entladedrossel mit Sicherungen F21, F22 und F23

Z1 Netzfilter

Betriebsanleitung SIPLACE X-Serie Betriebssicherheit

Ab Softwareversion SR.70x.xx Ausgabe 01/2011 Energiezustand des Automaten nach Ausschalten des Hauptschalters

Die nachfolgende Tabelle gibt die Spannungen von Baugruppen an, wenn der Hauptschalter aus-

geschaltet ist, der Automat jedoch am Netz angeklemmt bleibt.

2.9.2 Hauptschalter ausgeschaltet - Automat vom Netz abgeklemmt

Der Automat ist bis auf geringe Restspannungen im Stromversorgungseinschub elektrisch ener-

gielos.

Baugruppe Spannung

Klemmenfeld X100

Netzfilter Z1

Klemmen L1, L2, L3

3 x 200 V~

3 x 208 V~

3 x 230 V~

3 x 380 V~

3 x 400 V~

3 x 415 V~

Servicesteckdose X102

115 V~

120 V~

130 V~

220 V~

230 V~

240 V~

Sicherungsautomat F1

115 V~

120 V~

130 V~

220 V~

230 V~

240 V~

Hauptschalter Q1

Klemmen L1, L2, L3

3 x 200 V~

3 x 208 V~

3 x 230 V~

3 x 380 V~

3 x 400 V~

3 x 415 V~

Hauptschalter Q1

Klemmen T1, T2, T3

0 V~

Stromversorgungseinschub

(siehe Pos. 5 der Abb. 2.7 - 2

, Seite 86)

Messbuchse X11

GND X12

Messbuchse X13_1

Messbuchse X13_4

GND X13_7

< 10 V-
