上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
9
页 共 64 页
1-2.
自动光学检测仪各部件间线缆及连接方法说明
1-2-1．自动光学检测仪各部件间线缆说明

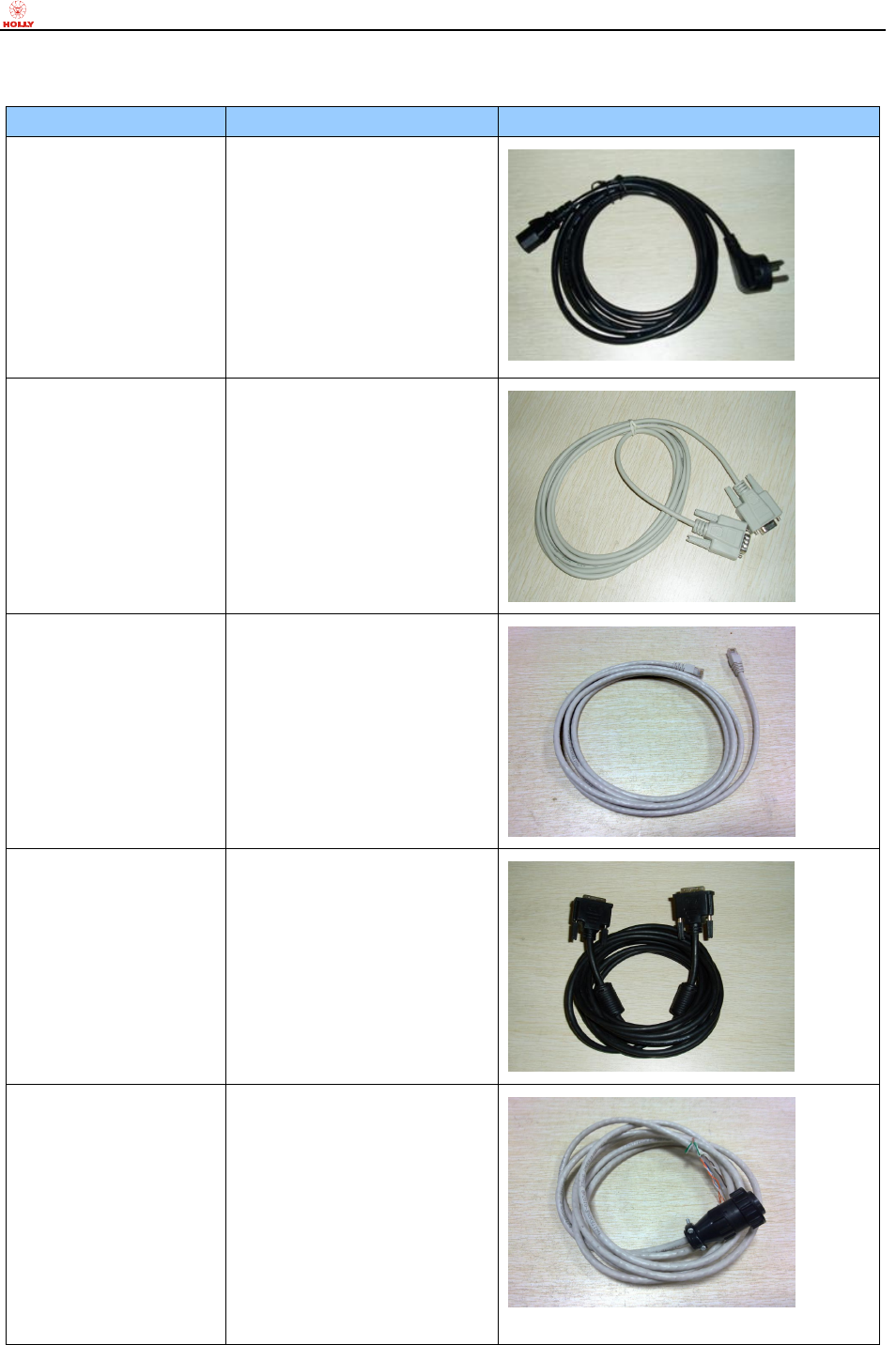

线缆名称
功能说明
线缆实物图
电源线
用于连接外部电源和 AOI 主
机、主控电脑、显示器，实现
供电之目的；
设备内部 2 条、外部 1 条，共
计 3 条；
串口 RS232
数据通信线
用于连接 AOI 主机和主控电
脑，实现 AOI 主机内置 PLC
和电脑间的实时数据通信；
设备内部共计 1 条；
千兆网线
用于连接 AOI 主机和主控电
脑，实现数字相机获取图像数
据的实时传输；和连接 AOI
主机与维修工作站或者客户
工厂局域网；
设备内部 1 条，外部 1 条，共
计 2 条；
显示器 DVI 数字信号
连接线
用于连接显示器和主控电脑，
实现电脑信号的实时数字化
显示；
设备内部共计 1 条；
前、后设备通讯线缆
用于连接 SMT 生产线前/后设
备，通过设备间交互通信实现
电 路 板 自 动 传 入 、 传 出
（SMEMA 标准）；
设备外部共计 2 条；
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
10
页 共 64 页
1-2-2．自动光学检测仪各部件间线缆连接方法说明
a. 主控电脑（后部连接面板）：如下图所示：
b. 显示器（后部连接面板）：如下图所示
c. AOI 主机（后部连接面板，位于 AOI 主机后侧右下角。）：如下图所示：
主控电脑电源连接线
电 脑 鼠 标
与 键 盘 连
接端口（各
1 个）
内部局域网络接口
显示器 DVI 数据线连接端口
连接主机与设备的网线
（注意：切勿与局域网接
口混淆）
RS232 数据连接端口
显 示 器
电 源 连
接端口
显示器 DVI 数据
连接线端口
AOI 主机电源
工作状态指示灯
连接 AOI 与前段
设备的通讯端口
SMEMA 标准
AOI 进气端口
局域网连接端口
AOI 主机电源线、
电源供电开关
连接 AOI 与后段
设备的通讯端口
SMEMA 标准
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
11
页 共 64 页
1-3.
开启与关闭自动光学检测仪
1-3-1. 开启自动光学检测仪
a. 首先将 AOI 主机与外界电源（220V）连接；
b. 依次打开 AOI 主机后部电源供电开关（船型开关）、再打开 AOI 主机前部电源启动开关（负荷
开关）；打开显示器电源开关；（AOI 内部主控电脑出厂前已做好设定，在电源启动开关打开后，
给 AOI 所有电器部件供电的同时，也自动开启主控电脑。不需要打开设备前部防护门手动开
启主控电脑。）
（图：电源供电开关-船型开关） （图：电源启动开关-负荷开关）
c. 释放“急停按钮”；
d. 打开主控电脑“桌面”上的“赫立 AOI 系统软件中文版”软件启动快捷方式（鼠标左键双击或者右
键单击图标后选择打开）。
注意事项：
a. 有 220V 电压处，请务必注意安全、防止触电。
b. 请务必将 AOI 设备良好接地，以保证操作人员人身安全，以及受检电路板电气安全。
1-3-2．关闭自动光学检测仪
a. 首先关闭当前运行之所有应用程序（做好数据保存工作），从 Windows 7 开始按钮点击关机，
等待主控电脑自动关闭后，再关闭显示器电源按钮；
b. 关闭 AOI 主机前部电源启动开关（负荷开关），然后再关闭后部电源供电开关（船型开关）；
c. 按下设备的“急停按钮”（安全保护措施）。
注意事项：
a. 有 220V 电压处，请务必注意安全、防止触电。
b. 关闭电源至少保证 1 分钟后，方可再次打开电源，否则可能会对设备内部贵重电器部件造成无
法修复的损伤。
