上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
15
页 共 64 页

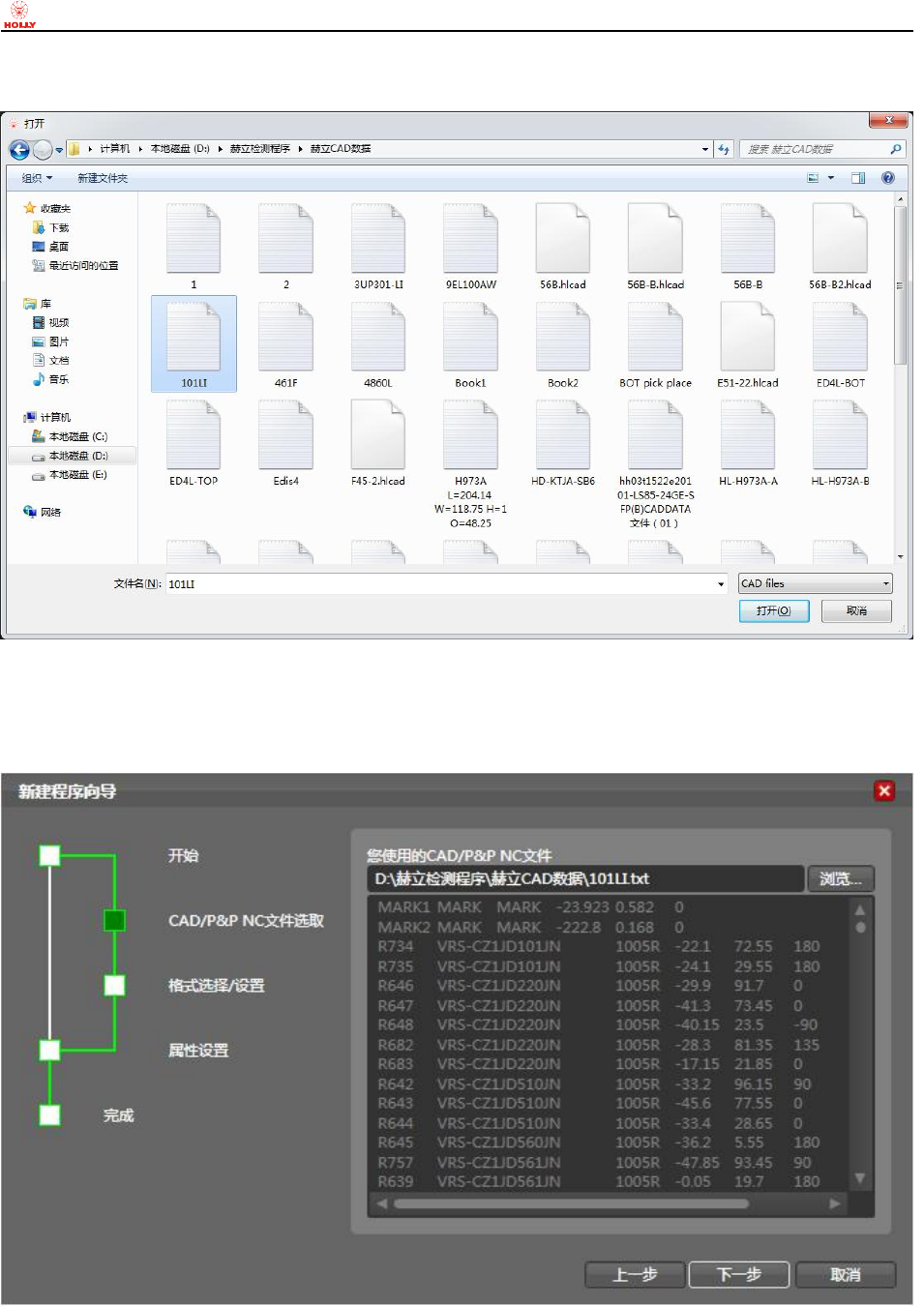

屏幕出现“打开文件”对话框，找到 CAD 文件存放路径，选中需要导入的 CAD 文件，点击“打开”
按钮继续，
“赫立 AOI 系统软件”返回至“新建程序向导”界面（可预览显示当前 CAD 文件内的相关元件数
据信息），点击“下一步”键继续，
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
16
页 共 64 页
步骤 5）：选择 CAD 或者 P&P N/C 文件格式，如果列表中没有合适的格式，请点击“新建”按钮；
弹出“格式设置”对话框，逐步对“常规设置”、“分隔方式设置”、以及“分隔符”进行编辑设置；
设置完成后 CAD 文件数据会自动分列，CAD 文件每列有效数据的顶部会自动出现下拉列表，可对应选
择封装形式、料号、位号、横坐标 X、纵坐标 Y、角度、（贴片机、贴片头、吸嘴、供料器）等作为各列
的列名称，完成设置后点击“确定”按钮，
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
17
页 共 64 页
步骤 6）：屏幕返回到“新建程序向导”对话框，点击“下一步”，对所测 PCB 的属性（长度、宽度及板
厚尺寸）进行设置，完成设置后点击“下一步”按钮；
恭喜！您已完成 CAD 数据的导入。屏幕出现进一步的操作步骤提示，点击“完成”按钮；
