上海赫立电子 科技有限公司 在线型自动光 学检测仪使用 手册 第 17 页 共 64 页 步骤 6 ） ： 屏幕返回到 “新 建程 序向导” 对话框 ， 点击 “下 一步” ， 对 所测 PCB 的属性 （长 度、 宽度及 板 厚尺寸）进行 设置，完成设置 后点击 “下一步”按钮 ； 恭喜！您已完 成 CAD 数据的导 入。屏幕出现进 一步的操作步 骤提示， 点击“完成 ”按钮；
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
16
页 共 64 页

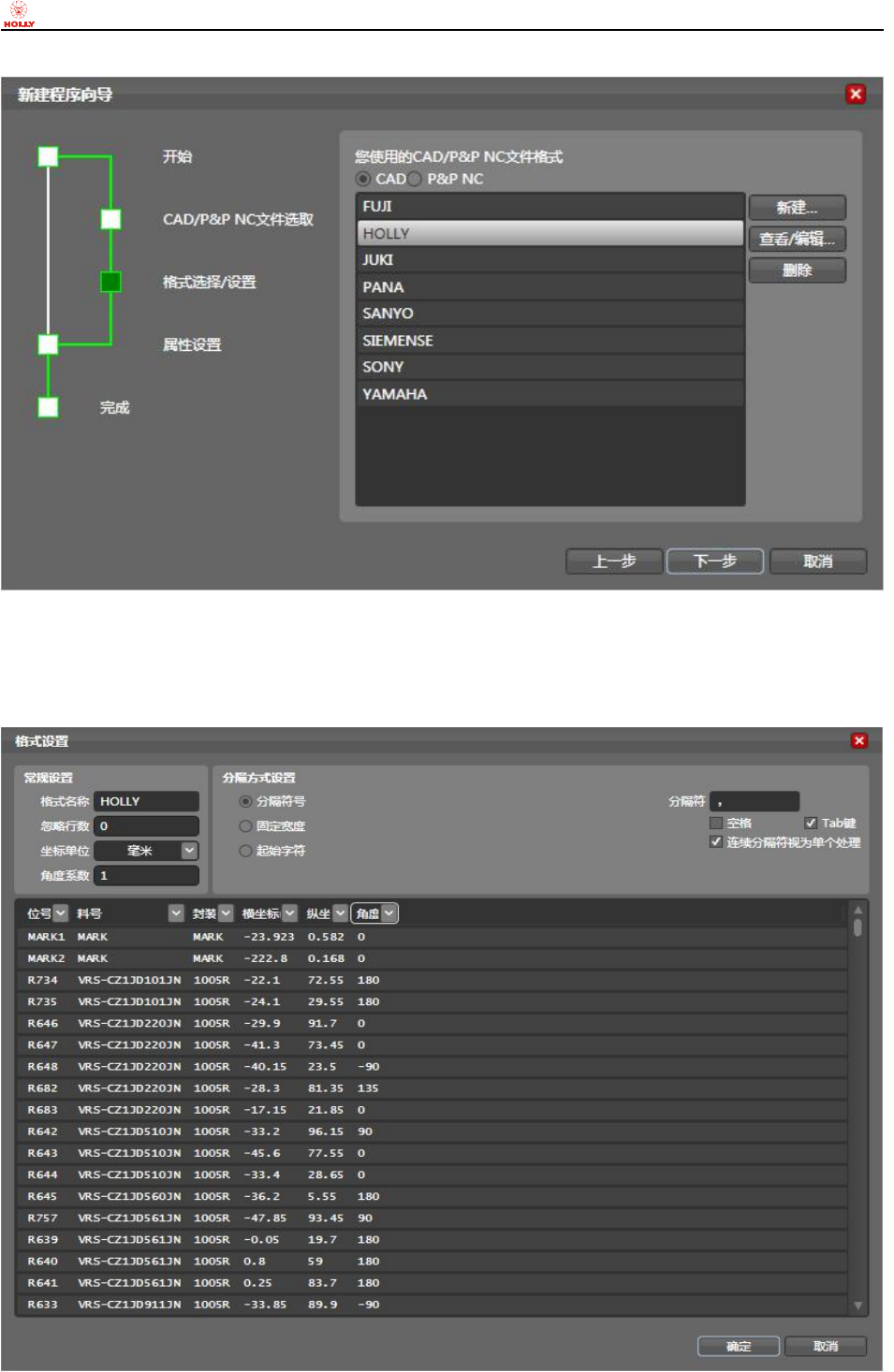

步骤 5）：选择 CAD 或者 P&P N/C 文件格式，如果列表中没有合适的格式，请点击“新建”按钮；
弹出“格式设置”对话框，逐步对“常规设置”、“分隔方式设置”、以及“分隔符”进行编辑设置；
设置完成后 CAD 文件数据会自动分列，CAD 文件每列有效数据的顶部会自动出现下拉列表，可对应选
择封装形式、料号、位号、横坐标 X、纵坐标 Y、角度、（贴片机、贴片头、吸嘴、供料器）等作为各列
的列名称，完成设置后点击“确定”按钮，
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
17
页 共 64 页
步骤 6）：屏幕返回到“新建程序向导”对话框，点击“下一步”，对所测 PCB 的属性（长度、宽度及板
厚尺寸）进行设置，完成设置后点击“下一步”按钮；
恭喜！您已完成 CAD 数据的导入。屏幕出现进一步的操作步骤提示，点击“完成”按钮；
上海赫立电子科技有限公司
在线型自动光学检测仪使用手册
第
18
页 共 64 页
屏幕出现如下图所示的 CAD 总体布局图（绿色矩形框显示）及元件目录树，并且系统会自动出现
“调整轨道宽度确认”对话框，点击“确定”则系统会按照先前设定的“拍照/轨道宽度”数值自动执行
调整轨道宽度动作，点击“取消”则不进行调整轨道宽度动作。
2-2.
采集图像及调整
CAD
布局
本小节描述图像采集方法及 CAD 布局的调整步聚。
2-2-1. 采集图像方法
步骤 1）：如果轨道宽度已按上一章节的方法自动调整至目标宽度了，则只需将电路板放置在 AOI 轨道
入口处（确保入口传感器可感应到），然后鼠标左键单击击“控制”菜单项下的“进板”动作，此时
设备本体内的“停板器”气缸则会自动升起，并且两根轨道上的传送皮带由各自的步进电机转动
并传送至停板位置后，“夹板器”气缸则会自动升起并且将受检电路板可靠夹装；
如果上一章节轨道宽度未调整至目标宽度，则需要鼠标左键单击“控制”菜单项下的“调整轨道宽
度”动作，按照界面上的信息提示将轨道宽度自动调整至合适的宽度。
注意：请务必确认机体内无板、无顶针等异物，以防造成设备损伤或者基板损坏。
步骤 2）：放置好待测 PCB 后，点击赫立 AOI 系统软件“控制”菜单下的“采集图像”选项；
