上海赫立电子科技有限公司在线型自动光学检测仪使用手册第 20 页共 64 页 2-2-2. CAD 布局调整步骤获取 PCB 整板图像后，可同时看到两个图层： 1). 底部图层： PCB 整板图像上所有元件实物总体布局图（ PCB 真彩色照片）； 2). 顶部图层： CAD 所有元件框布局图（绿色矩形框图），如下图所示： PCB 整板图像的获取，为 CAD 布局调整提供了极大 …

上海赫立电子科技有限公司

在线型自动光学检测仪使用手册

第

页共 64 页

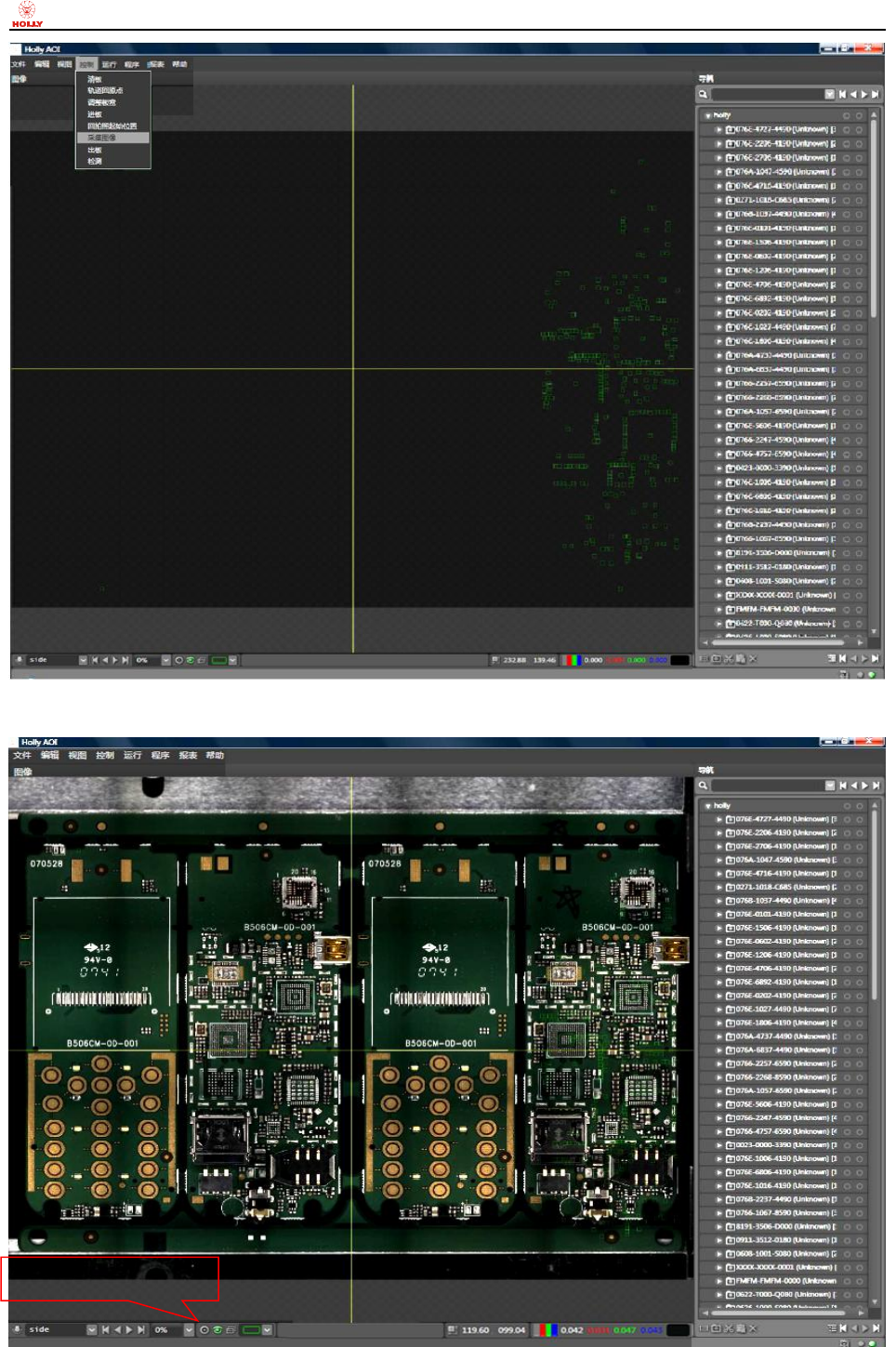

步骤 3）：赫立 AOI 自动获取待测 PCB 整板图像，建议居中放置（点击界面左下方的“居中”功能按钮）

如下图所示；

图像居中显示按钮

上海赫立电子科技有限公司

在线型自动光学检测仪使用手册

第

页共 64 页

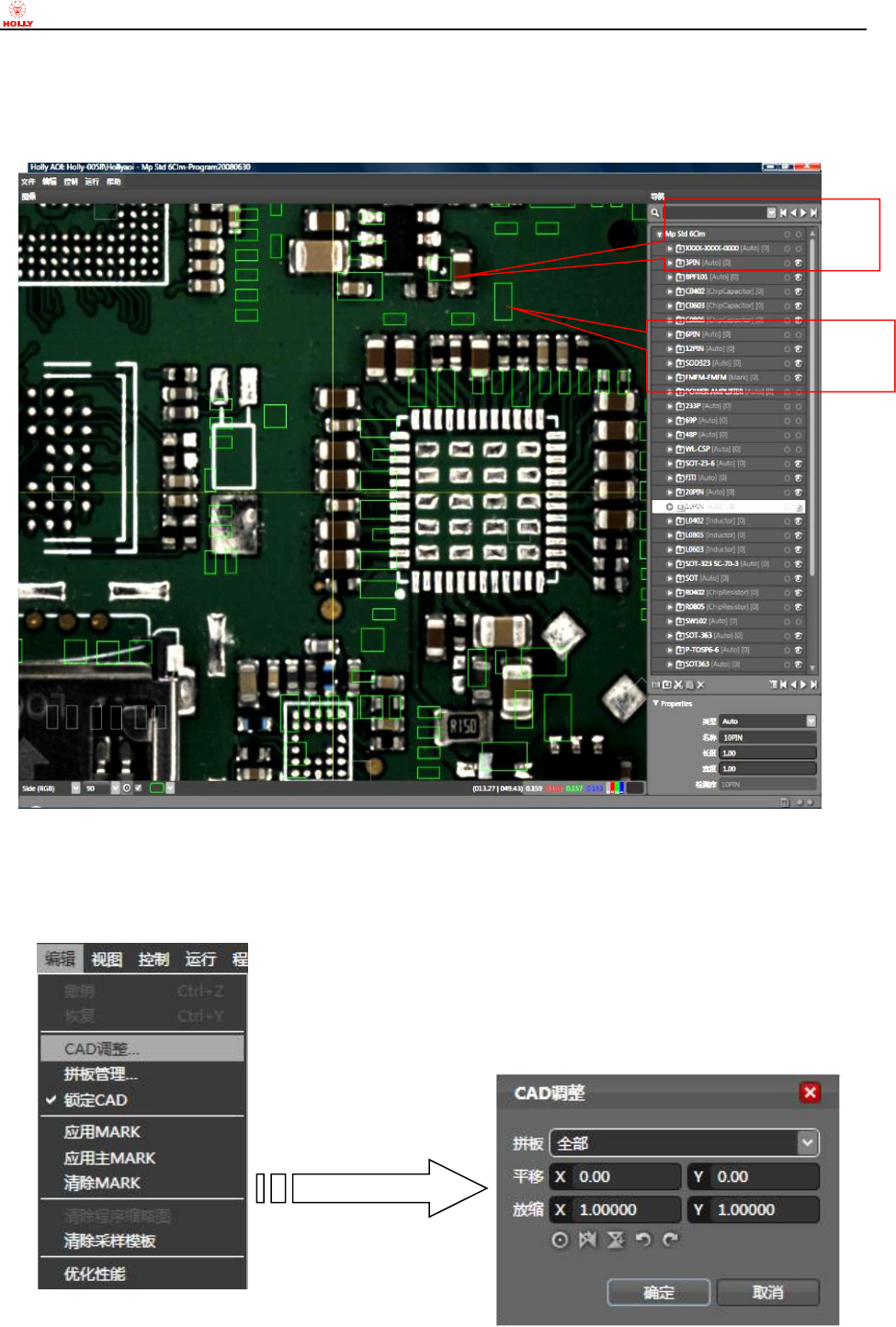

2-2-2. CAD 布局调整步骤

获取 PCB 整板图像后，可同时看到两个图层：

1). 底部图层：PCB 整板图像上所有元件实物总体布局图（PCB 真彩色照片）；

2). 顶部图层：CAD 所有元件框布局图（绿色矩形框图），如下图所示：

PCB 整板图像的获取，为 CAD 布局调整提供了极大的便利性和可操作性。现在需要将 CAD 元件框整

体布局图像与相对应的元件实物图像进行全局匹配。

点击“赫立 AOI 系统软件”菜单项“编辑”下的“调整”功能选项，弹出“CAD 布局调整对话框”，该

对话框可实现以“实时响应方式”进行 CAD 总体布局调整，无需反复摸索和尝试。如下图所示

首先详细讲述一下“CAD 调整”对话框内各按钮之功能:

a.“拼板” 此项用于检测程序内的所有拼板及子拼板列表，有下拉箭头，全部-代表所有子拼板；1-代

顶部图层：CAD 元件框布

局图－绿色矩形框图

底部图层：元件实物图

像－PCB 真彩色照片

上海赫立电子科技有限公司

在线型自动光学检测仪使用手册

第

页共 64 页

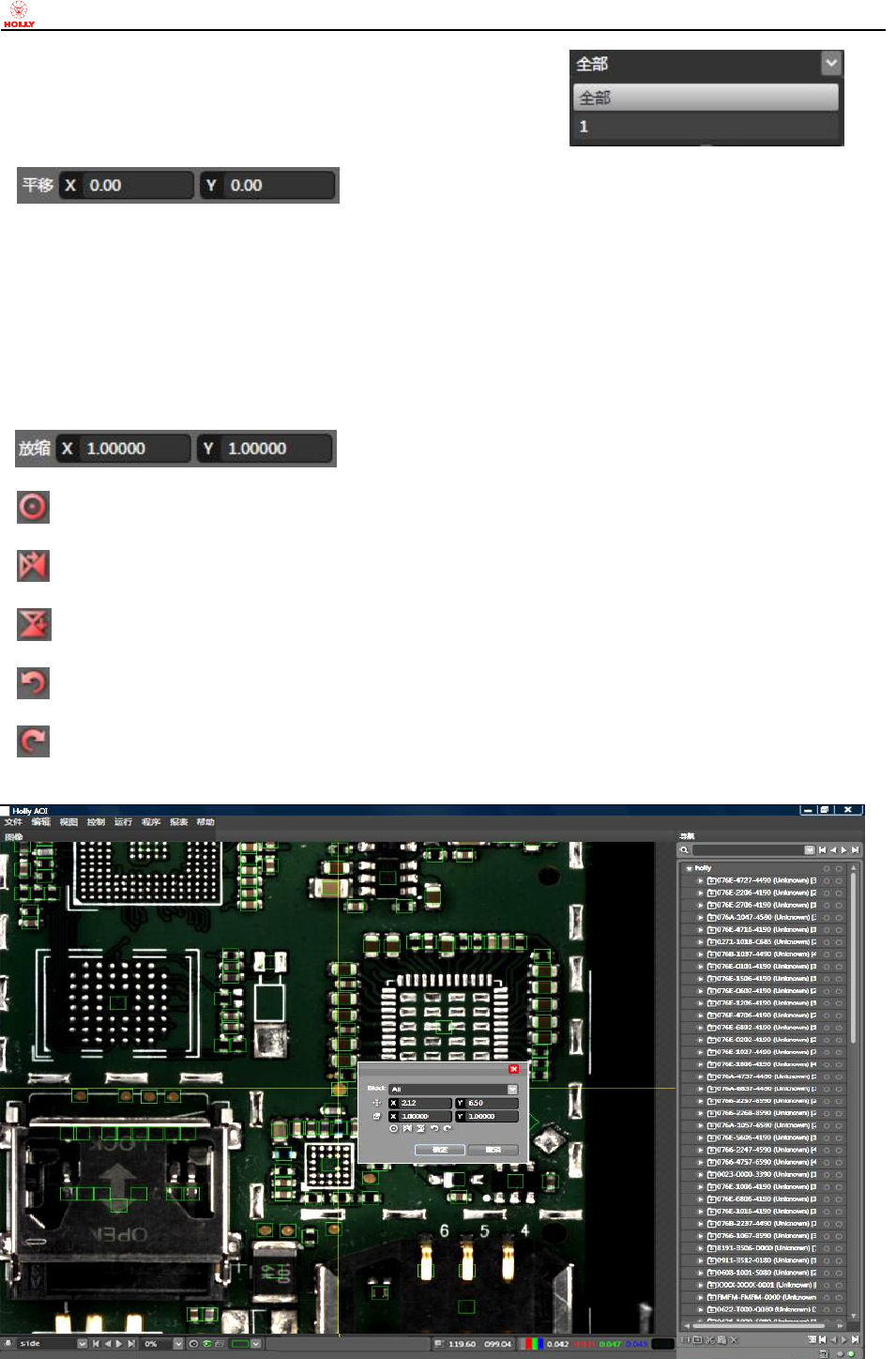

表第一块拼板板，2-代表第二块拼板板，依次类推，如右图所示：

b. 此项用于移动所有拼板或者选定之拼板内所有元件窗口的 X、

Y 方向的数值，可同时支持鼠标拖动及键盘输入两种模式。

X 文本输入框实现 CAD 元件框－绿色矩形窗口的整体水平方向偏移：整体往左偏移时，数值为负；整

体往右偏移时数值为正。

Y 文本输入框实现 CAD 元件框－绿色矩形窗口的整体垂直方向偏移：整体往下偏移时，数值为负；整

体往上偏移时数值为正。

“实时响应方式”进行 CAD 总体布局调整，不需要反复退出和调用 CAD 调整对话框，可更快、更准、

更方便地进行 CAD 总体布局调整。

c. 此项用于缩放 CAD 整体布局。（注意：请不要随意更改。）

d. 此项用于 CAD 整体布局居中显示。

e. 此项用于 CAD 整体布局 X 方向镜像处理。

f . 此项用于 CAD 整体布局 Y 方向镜像处理。

g. 此项用于 CAD 整体布局逆时针旋转处理。每点击一次逆时针旋转 90 度。

h. 此项用于 CAD 整体布局顺时针旋转处理。每点击一次顺时针旋转 90 度。

利用上述功能按钮，可将 CAD 元件框整体布局图像与相对应的元件实物图像进行全局叠合，如下图：

仔细调整，直至两个图层完全准确叠合后，点击确定按钮，完成 CAD 布局调整。
