TR5SN-Rev04.pdf - 第10页

- 6 -

NOTE( 注記 ) #01....FOR EN ＥＮ用

#02....EXCEPT EN ＥＮを除く

REF.NO NOTE PART NO D E S C R I P T I O N

品名

Qty

1

#02

E5200-723-0A0 COVER ASM.

カバー組

1

2

#01

E5200-723-AA0 COVER ASM. (CE)

カバー組（ＣＥ）

1

3

#02

E9328-726-0A0 EMERGENCY STOP SWITCH ASM.

非常停止スイッチ組

(1)

4

#01

E9437-723-0A0 EMERGENCY STOP SWITCH ASM.

非常停止スイッチ組（ＣＥ）

(1)

5 E1152-726-000 EMG BRACKET

ＥＭＧブラケット

(1)

6 E1326-715-000 EMERGENCY SEAL

エマージェンシシール

(1)

7

#02

E9348-726-0A0 DOOR SWITCH ASM.

ドアスイッチ組

(1)

8

#02

E1151-726-000 DOOR SWITCH BRACKET

ドアスイッチブラケット

(1)

9

#01

E9438-723-0A0 DOOR SWITCH ASM.(CE)

ドアスイッチ組（ＣＥ）

(1)

10 SL-6040892-TN BOLT

座金付き六角穴ボルト

(2)

11 SL-4040891-SC SCREW M4 L=8

座金付きなべ小ねじＭ４Ｌ＝８

(2)

12 SL-4040891-SC SCREW M4 L=8

座金付きなべ小ねじＭ４Ｌ＝８

(2)

13 SL-4031691-SC SCREW M3 L=16

座金付きなべ小ねじＭ３Ｌ＝１６

(2)

14 E1153-726-000 REAR COVER U

リアカバーＵ

(1)

15 E1154-726-000 SIDE COVER U

サイドカバーＵ

(2)

16

#01

E5611-723-000 JOINT COVER

ジョイントカバー

(2)

17

#01

SM-0041001-SC SCREW M4 L=10

トラスねじＭ４Ｌ＝１０

(10)

18 E1155-726-000 SIDE COVER L

サイドカバーＬ

(1)

19

#01

E5613-723-000 JOINT COVER BRL

ジョンイトカバーＢＲＬ

(1)

20

#01

E5601-723-000 REAR DOOR

リアドア

(1)

21

#02

E1159-726-000 REAR DOOR

リアドア

(1)

22 E1160-726-000 DOOR PACKING

ドアパッキン

(1)

23 E1172-726-000 DOOR HANDLE

ドアハンドル

(1)

24 SL-4051091-SC SCREW M5X0.8 L=10

なべ小ねじセムスＭ５Ｘ０．８Ｌ＝１０

(4)

25 E1157-726-000 FRONT COVER U

フロントカバーＵ

(1)

26

#01

E5612-723-000 JOINT COVER BRR

ジョイントカバーＢＲＲ

(1)

27

#01

SM-0040601-SC SCREW M4X0.7 L=6

トラス小ねじＭ４Ｘ０．７Ｌ＝６

(7)

28

#02

SM-0040601-SC SCREW M4X0.7 L=6

トラス小ねじＭ４Ｘ０．７Ｌ＝６

(4)

29

#01

E5614-723-000 JOINT COVER PL

ジョイントカバーＰＬ

(2)

30

#01

E5606-723-000 FRONT COVER B (CE)

フロントカバーＢ（ＣＥ）

(1)

31

#02

E5201-723-000 FRONT COVER B

フロントカバーＢ

(1)

32 E5202-723-000 E BASE COVER

Ｅベースカバー

(1)

33 SM-0040601-SC SCREW M4X0.7 L=6

トラス小ねじＭ４Ｘ０．７Ｌ＝６

(34)

34 E1170-726-0A0 INTERLOCK ASM.

インターロック組

1

35 E1170-726-000 DOOR LOCK BRACKET

ドアロックＢＲ

(1)

36 HX-0033500-0C SPACER

スペーサー

(1)

37 E1171-726-000 DOOR LOCK LEVER

ドアロックレバー

(1)

38 E1038-871-000 PLATEN LOCK CAM SCREW

プラテンロックカムスクリュウ

(1)

39 E1055-717-000 SPRING

ドアロックスプリング

(1)

40 E9613-717-000 DETECTOR SWITCH

フォトインタラプタ

(1)

41 E9350-726-0A0 DOOR LOCK SOLENOID

ドアロックソレノイド組

(1)

42 PS-0200062-KH SPRING PIN 2X6

スプリングピン２Ｘ６

(1)

43 SL-4031291-SC SCREW M3X12

なべ小ねじセムスＭ３Ｘ０．５Ｌ＝１２

(1)

44 SL-4030891-SC SCREW M3X8

なべ小ねじセムスＭ３Ｌ＝８

(1)

45 SL-4030691-SC SCREW M3X6

なべ小ねじセムスＭ３Ｘ０．５Ｌ＝６

(2)

- 7 -

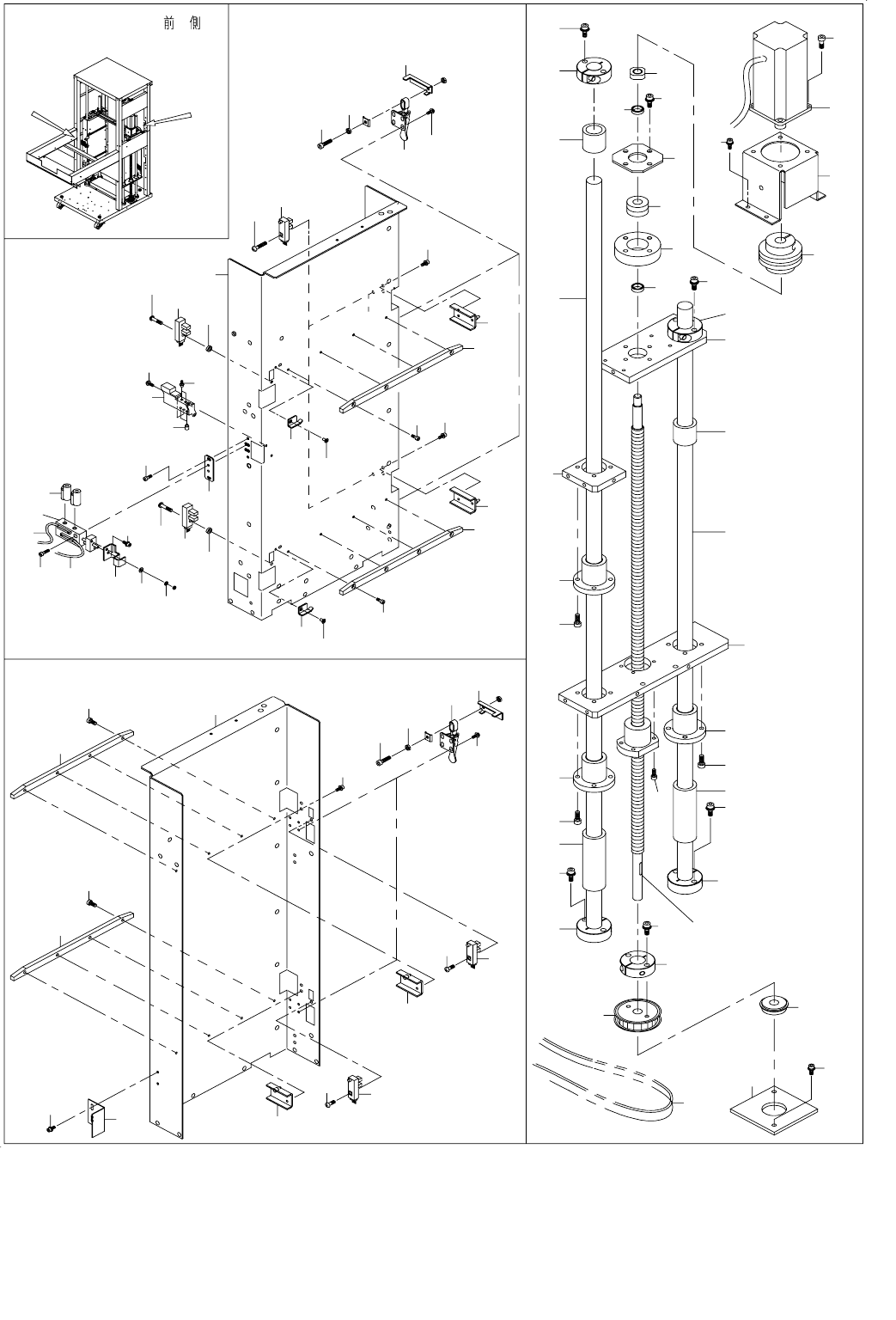

4. Z UNIT

Ｚユニット

FRONT VIEW

2

3

12

13

4

5

6

14

11

10

8

9

37

36

35

48

47

46

43

44

45

33

42

41

40

39

70

71

72

67

23

7

14

50

51

38

54

52

36

52

49

57

58

59

34

60

61

32

36

52

49

56

53

41

56

55

53

39

55

40

71

75

68

62

65

68

75

62

67

66

63

74

73

69

64

15

17

30

18

19

21

22

31

25

31

22

30

26

29

28

30

26

31

22

24

18

20

30

1

27

16

- 8 -

REF.NO NOTE PART NO D E S C R I P T I O N

品名

Qty

1 E9604-726-0A0 AC SERVO MOTOR ASM.

ＡＣサ−ボモ−タ組

1

2 E1233-726-000 Z MOTOR BRACKET

ＺモータＢＲ

1

3 E2070-723-000 Z MOTOR COUPLING

Ｚモータカップリング

1

4 E1267-726-000 END PLATE

エンドプレート

1

5 SB-1120010-00 BEARING

ころがり軸受

1

6 E1266-726-000 COLLAR ROUND 60

カラー φ ６０

1

7 E1253-726-000 SLIT COLLAR ROUND 20

スリットカラー φ ２０

4

8 E1261-726-000 Z BEARING PLATE

Ｚベアリングプレート

1

9 SB-1120001-00 BEARING D=12X32

ベアリングＤ＝１２Ｘ３２

1

10 E1263-726-000 Z DRIVE PULLEY

Ｚドライブプーリ

1

11 E1264-726-000 SLIT COLLAR ROUND 12

スリットカラー φ １２

1

12 E1202-726-000 Z BELT

Ｚベルト

1

13 E1268-726-000 LOCK NUT RN12

ロックナットＲＮ１２

1

14 E1262-726-000 COLLAR ROUND 12X5

カラー φ１２Ｘ５

2

15 SM-6051002-TN BOLT

六角穴ボルト

4

16 SL-6053592-TN BOLT

座金付き六角穴ボルト

4

17 SL-6041092-TN SCREW

座金付き六角穴ボルト

4

18 E1258-726-000 RUBBER DAMPER

ゴムダンパー φ ３０Ｘ３０

2

19 E1251-726-000 LM SHAFT (SF20-1300)

ＬＭシャフトＳＦ２０−１３００

1

20 E1259-726-000 Z MOTOR BASE

Ｚモータベース

1

21 E1257-726-000 Z SHAFT SUPPORT

Ｚシャフトサポート

1

22 E1255-726-000 LINEAR BUSHING LMF20

リニアブッシュＬＭＦ２０

3

23 E2014-716-000 BALL SCREW

ボールねじ

1

24 E1252-726-000 LM SHAFT (SF20-1000)

ＬＭシャフトＳＦ２０−１０００

1

25 E1254-726-000 STACKER BASE

スタッカーベース

1

26 E1256-726-000 RUBBER DAMPER

ゴムダンパー φ ３０Ｘ９０

2

27 SM-6041602-TN SCREW M4 X 16

六角穴ボルトＭ４Ｘ０．７Ｌ＝１６

4

28 SL-6052592-TN BOLT

座金付き六角穴ボルト

2

29 SL-6041292-TN SCREW

座金付き六角穴ボルト

2

30 SL-6052592-TN BOLT

座金付き六角穴ボルト

8

31 SM-6051002-TN BOLT

六角穴ボルト

12

32 WS-0310002-KN SPRING WASHER M3

ばね座金３．１Ｘ５．９Ｘ０．７

1

33 E9340-726-0A0 SHUTTER OPEN SENSOR ASM.

シャッタオ−プンセンサ組

1

34 E9339-726-0A0 SHUTTER CLOSE SENSOR ASM.

シャッタクロ−ズセンサ組

1

35 E1210-726-000 Z FRAME L

ＺフレームＬ

1

36 E9613-717-000 DETECTOR SWITCH

フォトインタラプタ

4

37 E1215-726-000 STACKER CLAMP DOG L

スタッカクランプドグＬ

2

38 E1214-726-000 STACKER CLAMP

スタッカクランプ

2

39 E1280-726-0A0 ST CLAMP PLATE ASM.

ＳＴクランププレート組

2

40 E1213-726-000 STACKER GUIDE RAIL

スタッカガイドレール

2

41 E1217-726-000 SENSOR GUARD

センサーガード

2

42 E1216-726-000 SHUTTER HOOK

シャッターフック

1

43 E1219-726-000 CYLINDER SPACER

シリンダスペーサ

1

44 PC-0105190-00 SPEED CONTROLLER

スピ−ドコントロ−ラ

2

45 PA-0601014-A0 FREE MOUNT CYLINDER

フリーマウントシリンダ

1

46 E3274-760-000 SILENCER

サイレンサ

2

47 E9341-726-0A0 SHUTTER SV ASM.

シャッタＳＶ組

1

48 PJ-0320390-01 CONNECTOR

ウレタンバーブ継手

3

49 E1218-726-000 SPACER

スペーサ

2

50 NM-6040003-SC NUT M4

六角ナットＭ４

2

51 SM-6041602-TN SCREW M4 X 16

六角穴ボルトＭ４Ｘ０．７Ｌ＝１６

2

52 SM-4041001-SC SCREW M4X0.7 L=10

なべ小ねじＭ４Ｘ０．７Ｌ＝１０

4

53 SM-6030602-TN HEX SCREW M3 X 6

六角穴ボルトＭ３Ｘ０．５Ｌ＝６

8

54 SL-4030691-SC SCREW M3X6

なべ小ねじセムスＭ３Ｘ０．５Ｌ＝６

8

55 SL-6030692-TN BOLT

座金付き六角穴ボルト

4

56 SM-1030601-SC SCREW M3 L=6

皿ねじＭ３Ｘ０．５Ｌ＝６

2

57 SL-4030801-SC SCREW

セムスねじ

2

58 SL-6030692-TN BOLT

座金付き六角穴ボルト

2

59 SM-6031202-TN B0LT

六角穴ボルトＭ３Ｌ＝１２

2

60 SL-6030892-TN SCREW

座金付き六角穴ボルト

1

61 WP-0320501-SC WASHER M3

平座金３．２Ｘ７Ｘ０．５

1

62 SM-6030602-TN HEX SCREW M3 X 6

六角穴ボルトＭ３Ｘ０．５Ｌ＝６

8

63 E1230-726-000 Z FRAME R

ＺフレームＲ

1

64 SL-4030691-SC SCREW M3X6

なべ小ねじセムスＭ３Ｘ０．５Ｌ＝６

8

65 SL-6030692-TN BOLT

座金付き六角穴ボルト

4

66 SL-6030692-TN BOLT

座金付き六角穴ボルト

2

67 E1213-726-000 STACKER GUIDE RAIL

スタッカガイドレール

2

68 E1280-726-0A0 ST CLAMP PLATE ASM.

ＳＴクランププレート組

2

69 E1214-726-000 STACKER CLAMP

スタッカクランプ

2

70 E1234-726-000 STACKER CLAMP DOG R

スタッカクランプドグＲ

2

71 E9613-717-000 DETECTOR SWITCH

フォトインタラプタ

2

72 E1235-726-000 Z HOME SESOR DOG

Ｚホームセンサドグ

1

73 NM-6040003-SC NUT M4

六角ナットＭ４

2

74 SM-6041602-TN SCREW M4 X 16

六角穴ボルトＭ４Ｘ０．７Ｌ＝１６

2

75 SM-4041001-SC SCREW M4X0.7 L=10

なべ小ねじＭ４Ｘ０．７Ｌ＝１０

2
