- 17 - 9. APPEND PARTS COMPONENTS 添付品関係 1 2 3 4
- 16 -

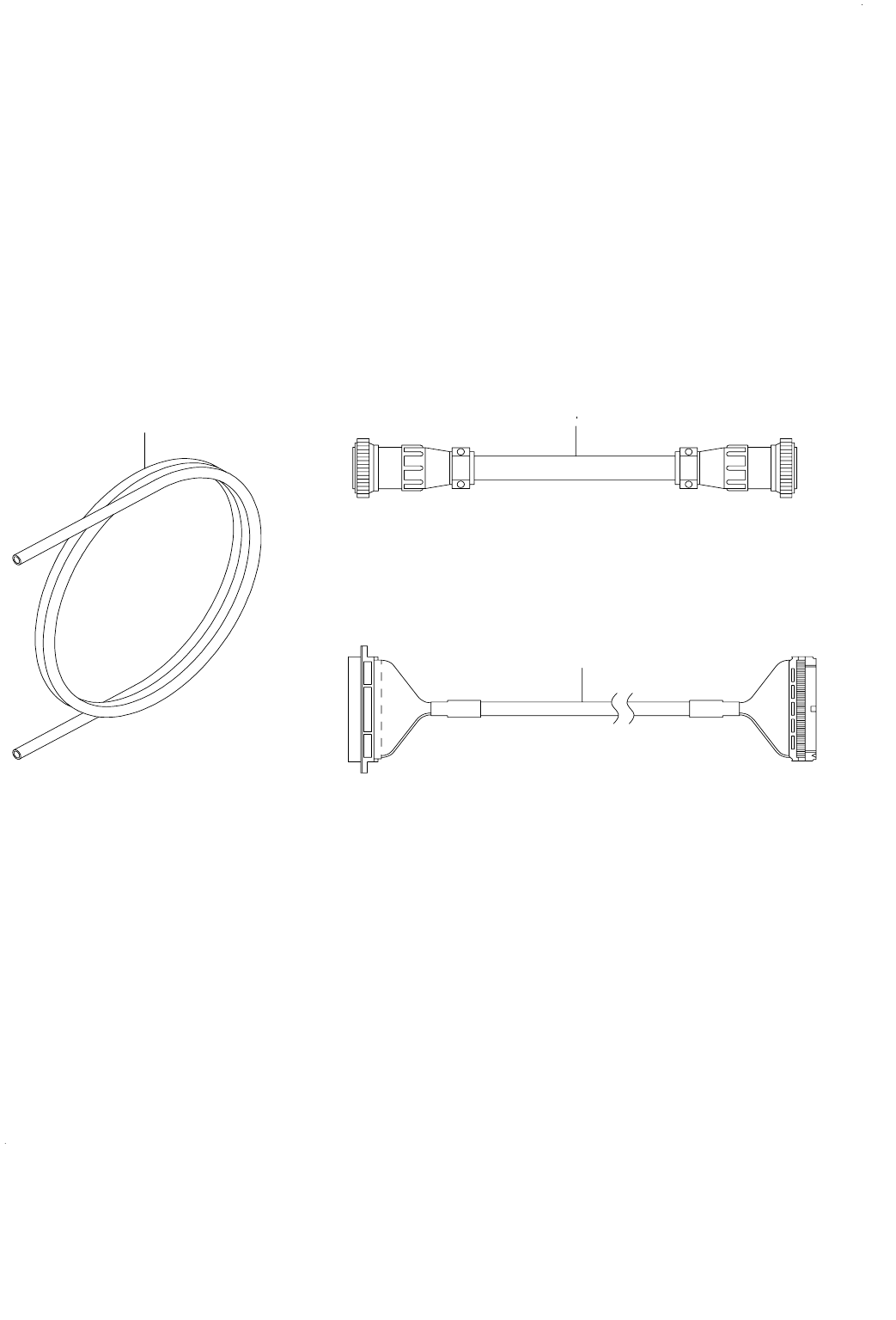

REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E1550-726-0A0 TRAY UNIT
トレイユニット
40
2 E1551-726-0A0 TRAY BASE ASM.
トレイベース組
(1)
3 E1551-726-000 TRAY BASE
トレイベース
(1)
4 E1552-726-000 TRAY BASE SUPPORT
トレイベースサポート
(1)
5 E1553-726-000 TRAY SUPPORT SHEET
トレイサポートシート
(1)
6 SM-4030401-SC SCREW M3X0.5 L=4
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝４
(4)
7 E1570-726-0A0 TRAY HOLDER ST ASM.
トレイホルダ ＳＴ 組
(1)
8 E1570-726-000 TRAY HOLDER ST
トレイホルダ ＳＴ
(1)
9 E1571-726-000 TRAY CLAMP
トレイクランプ
(1)
10 E1572-726-000 TRAY CLAMP SHEET
トレイクランプシート
(1)
11 E1573-726-000 TRAY CLAMP SH
トレイクランプ ＳＨ
(2)
12 E1574-726-000 TRAY CLAMP SP 4N
トレイクランプ ＳＰ ４ Ｎ
(2)
13 RE-0200000-K0 E-RING
Ｅ 形止め輪 ２
(2)
14 E1575-726-000 HOLDER SD PLATE B
ホルダ ＳＤ プレート Ｂ
(2)
15 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１ Ｘ ５．９ Ｘ ０．７
(2)
16 NM-9030001-SC NUT
蝶ナット
(2)
17 E1582-726-000 HOLDER SHEET
ホルダーシート
(2)
- 17 -
9. APPEND PARTS COMPONENTS
添付品関係
1
2
3
4
- 18 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....EXCEPT EN ＥＮ を除く
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス 青
5
2 E9455-723-0A0 I/F CABLE ASM.
Ｉ ／ Ｆ 束線組
1
3
#02
E9454-723-0A0 AC CABLE ASM.
ＡＣ ケ−ブル組
1
4
#01
E9454-723-AA0 AC CABLE ASM. (CE)
ＡＣ ケ−ブル組（ＣＥ）
1
