- 1 -

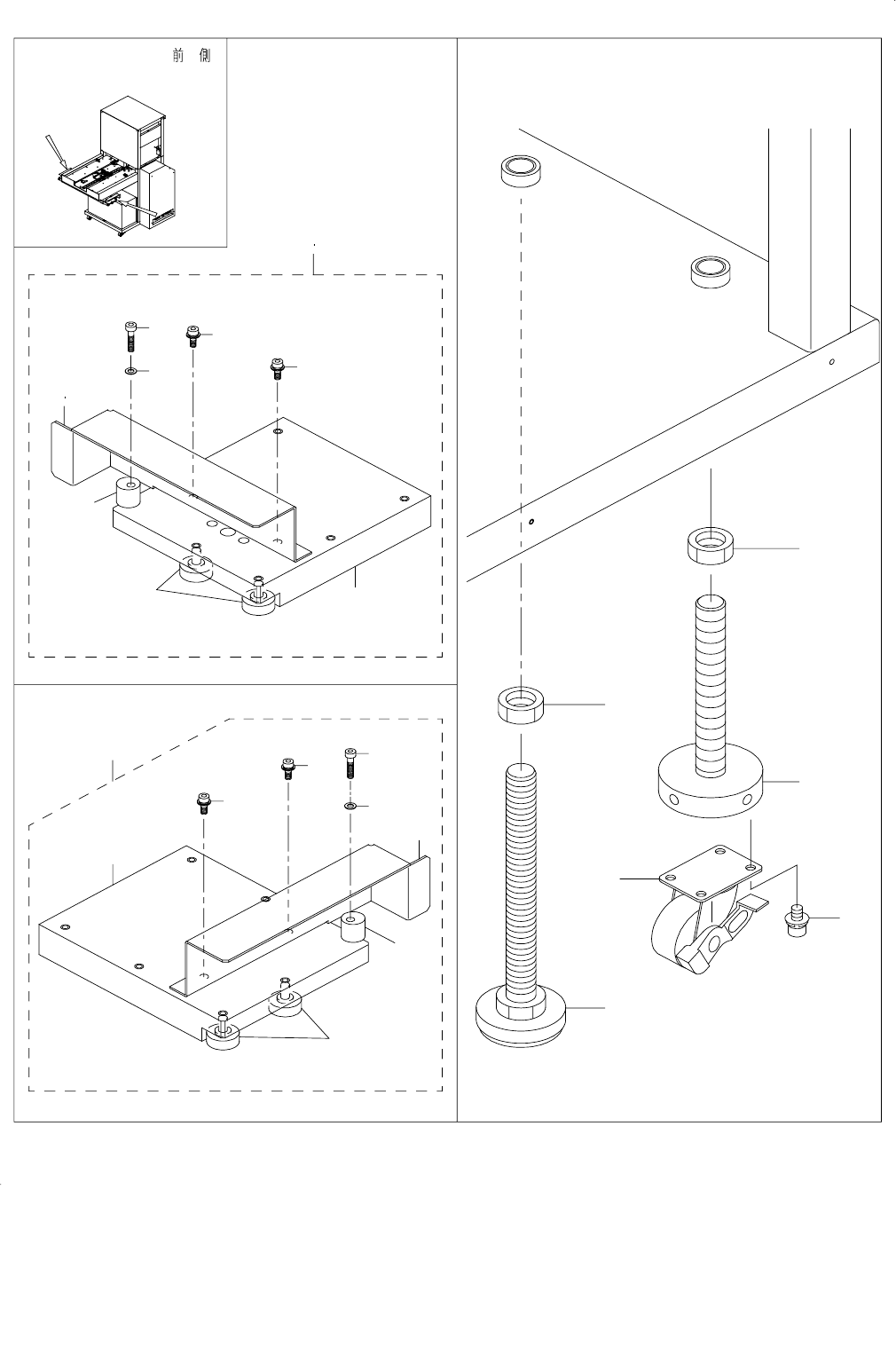

1. FRAME COMPONENTS
フレーム関係
1 2
6
7
5
4
3
11
12
13
15
14
FRONT VIEW
8
9
10
18
18
16
17
21
22
23
19
19
20
10
- 2 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E1030-726-0A0 JOINT BLOCK L ASM.
ジョイントブロック Ｌ 組
1
2
#01
E5615-723-0A0 JOINT BLOCK L ASM. (CE)
ジョイントブロック Ｌ 組（ＣＥ）
1
3 E1030-726-000 JOINT BLOCK L
ジョイントブロック Ｌ
(1)
4 E2732-721-000 BANK GUIDE ROLLER
バンクガイドローラ
(2)
5 E1348-700-000 SAFETY COVER STOPPER
安全カバーストッパ
(1)
6 E1031-726-000 LIFTER COVER L
リフタ−カバ− Ｌ
(1)
7
#01
E5615-723-000 LIFTER COVER L (CE)
リフタ−カバ− Ｌ（ＣＥ）
(1)
8 SM-6052502-TN HEXAGONAL-HOLE BOLT
六角穴ボルト
(1)
9 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
(1)
10 SL-6051092-TN BOLT
座金付き六角穴ボルト
(2)
11 E1040-726-0A0 JOINT BLOCK R ASM.
ジョイントブロック Ｒ 組
1
12 E1041-726-000 LIFTER COVER R
リフタ−カバ− Ｒ
(1)
13 E1348-700-000 SAFETY COVER STOPPER
安全カバーストッパ
(1)
14 E1040-726-000 JOINT BLOCK R
ジョイントブロック Ｒ
(1)
15 E2732-721-000 BANK GUIDE ROLLER
バンクガイドローラ
(2)
16 SM-6052502-TN HEXAGONAL-HOLE BOLT
六角穴ボルト
(1)
17 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
(1)
18 SL-6051092-TN BOLT
座金付き六角穴ボルト
(2)
19 NM-6201202-SC NUT M20
六角ナット Ｍ ２０ Ｈ ＝１２ ３種
5
20 E6002-723-000 CASTER ADJUST
キャスターアジャスト
4
21 E5012-723-000 CASTER
キャスター
4
22 SL-6061242-TN BOLT
座金付き六角穴ボルト
16
23 E1002-717-000 ADJUSTER FOOT
アジャスタ
1
- 3 -
2. ELECTRIC APPARATUS COMPONENTS
電装関係
FRONT VIEW
1
2
4
3
6
5
7
8
10
11
12
13
16
17
14
15
21
19
20
44
45
46
47
48
26
27
28
29
32
33
40
41
42
43
30
31
37
38
39
34
35
53
36
55
56
57
58
59
60
61
67
66
68
70
69
49
50
51
52
62
63
64
65
54
9
22
18
23
24
25
71
71
72
73
