Inbetriebnahme
Software das erste Mal starten 3.4.3 Geräte-Erdung anschließen
18 Bedienungsanleitung SIPLACE S-Feeder Test Station
3.4.3
3.4.3 Geräte-Erdung anschließen
Geräte-Erdung anschließen
Die Geräte-Erdung dient der Ableitung statischer Aufladung.
3.4.4
3.4.4 Prüfvorrichtung ein-/ ausschalten
Prüfvorrichtung ein-/ ausschalten
3.5
3.5 Software das erste Mal starten
Software das erste Mal starten
► Um die
S-Feeder Test Software
zu starten, klicken Sie auf folgendes Icon auf dem Desktop Ihres
PCs:

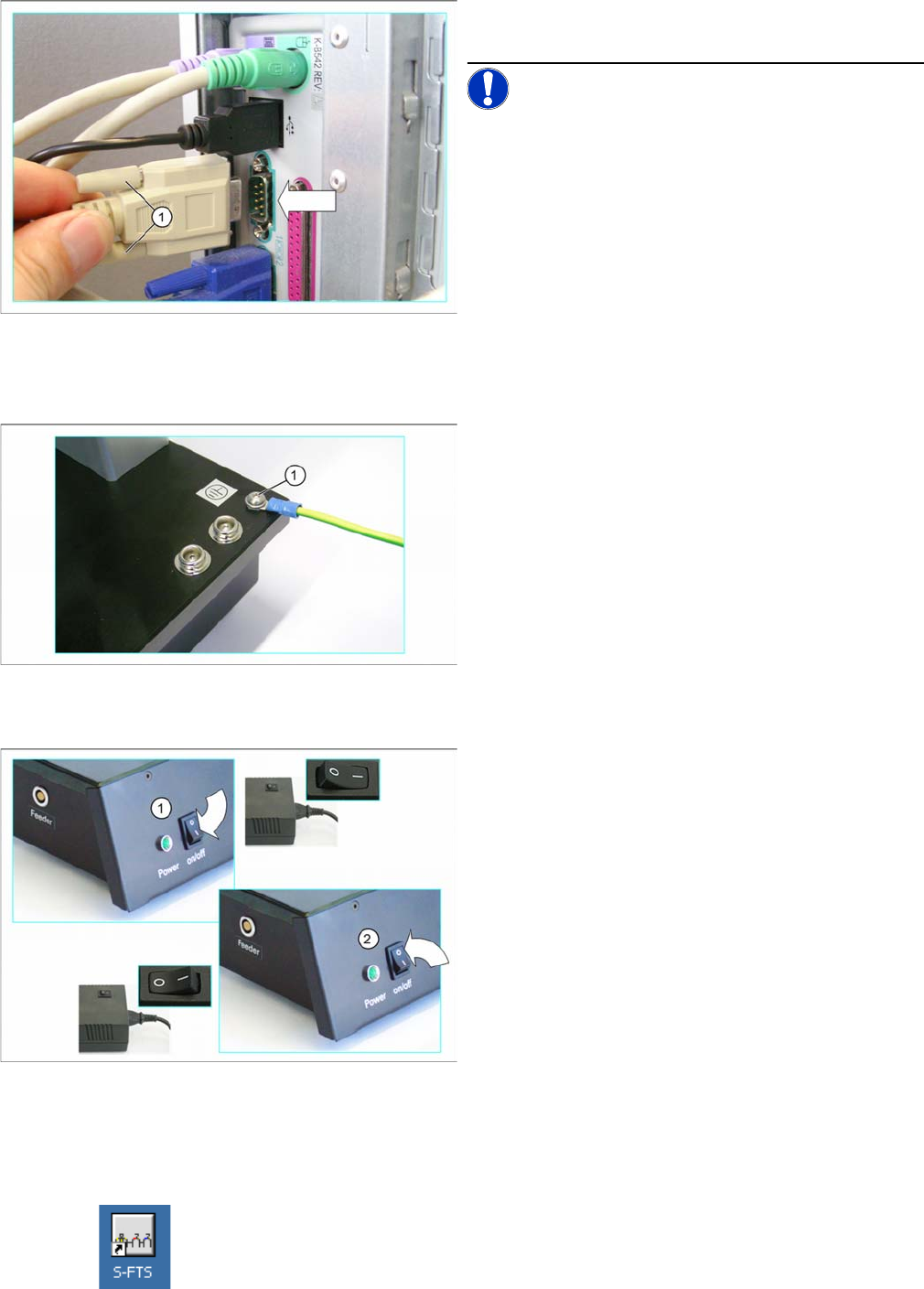

► Verbinden Sie das andere Ende des seriellen Kabels
mit der seriellen Schnittstelle (COM1) Ihres PCs.
HINWEIS! Wenn Sie eine andere seriellen
Schnittstelle als COM1 verwenden wollen, müssen Sie
diese anschließend in der S-Feeder Test Software, Menü
Extras unter COM-Port auswählen einstellen.
► Schrauben Sie den Stecker mit den Sicherungs-
schrauben (1) an die serielle Schnittstelle.
► Schrauben bzw. stecken Sie ein Geräte-Erdungska-
bel (1) an die Prüfvorrichtung.
► Verbinden Sie das freie Ende des Geräte-Erdungs-
kabels mit einem Erdungspunkt (z.B. an der Werk-
bank).
Prüfvorrichtung einschalten
► Schalten Sie das Netzteil und das
S-Feeder Che
-
cking Device
jeweils am Ein-/Ausschalter ein (1).
Die Kontrollleuchte am
S-Feeder Checking Device
leuch-
tet. Das Gerät ist jetzt einsatzbereit.
Prüfvorrichtung ausschalten
► Schalten Sie das
S-Feeder Checking Device
am Ein-
/Ausschalter aus (2).
Die Kontrollleuchte am
S-Feeder Checking Device
er-
lischt.
► Schalten Sie das Netzteil aus.
Inbetriebnahme
3.4.4 Prüfvorrichtung ein-/ ausschalten Kalibrieren der Kameraposition
Bedienungsanleitung SIPLACE S-Feeder Test Station 19
Das Hauptfenster der
S-Feeder Test Software
wird angezeigt.
Beim ersten Starten der
S-Feeder Test Software
prüft diese zunächst die Leistungsfähigkeit des USB-
Anschlusses, an den die Kamera angeschlossen wurde, und speichert die max. erreichbare
Bildübertragungsgeschwindigkeit ab. Dieser Vorgang dauert ca. 20 Sekunden.
Anschließend kalibrieren Sie die Kamera-Position des
S-Feeder Checking Device
(siehe "3.6 Kalibrie-
ren der Kameraposition" [ ➙ 19]).
3.6
3.6 Kalibrieren der Kameraposition
Kalibrieren der Kameraposition
Das Kalibrieren der Kameraposition des
S-Feeder Checking Device
ist notwendig:
▪ wenn das
S-Feeder Checking Device
das erste Mal an Ihren PC angeschlossen wird.
Beim Starten der
S-Feeder Test Software
wird eine entsprechende Meldung am Bildschirm ange-
zeigt.
▪ wenn das
S-Feeder Checking Device
transportiert wurde.
▪ Bei stärkeren Temperaturschwankungen (> 5°C)
▪ Empfohlen: ein Mal monatlich.
Wenn Sie sich das Datum der letzten Kalibrierung anzeigen lassen wollen:
Öffnen Sie über das Menü Hilfe mit dem Befehl Über S-Feeder Test Station … eine Informationsan-
zeige, in der neben anderen Daten das Datum der letzten Kalibrierung angezeigt wird.

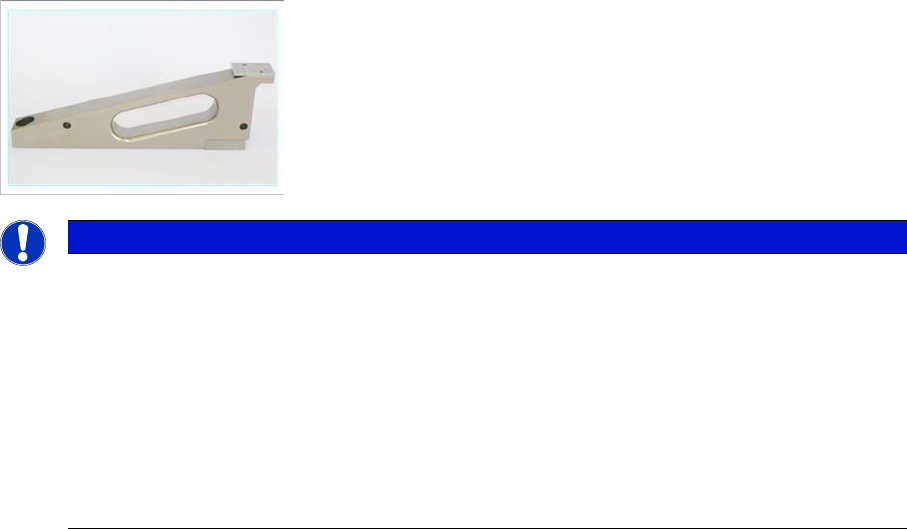

Zum Kalibrieren der Kameraposition verwenden Sie das mitgelieferte Kalibriernormal, Artikel-Nummer
03073729-01.
► Stellen Sie das Kalibriernormal auf die Aufnahmefläche des
S-Feeder Checking Device
(siehe "3.6.1
Kalibriernormal aufsetzen" [ ➙ 20] ).
► Um die Kalibrierung zu starten, klicken Sie im Menü Extras auf den Befehl Kalibrieren.
Die Kalibrierung wird automatisch durchgeführt und dauert ca. 20 Sekunden.
► Wenn die Kalibrierung der Kameraposition abgeschlossen ist, entfernen Sie das Kalibriernormal von
der Aufnahmefläche des
S-Feeder Checking Device
(siehe "3.6.2 Kalibiernormal entfernen" [ ➙ 20]
).
Ist Kalibrierung fehlgeschlagen?
Sollte das Kalibrieren der Kameraposition fehlgeschlagen sein:
► Überprüfen Sie das Kalibriernormal.
Stellen Sie sicher, dass das die Referenzplatte oben am Kalibriernormal nicht verschmutzt ist.
HINWEIS
Einstellen der Abholposition
Wenn Sie das S-Feeder Checking Device zum Einstellen der Abholposition verwenden wollen,
beachten Sie bitte folgende Hinweise:
Das Kalibrieren sollte unter der gleichen Temperatur durchgeführt werden, unter der später die
Zuführmodule getestet werden. Toleranz: +- 5° C
Zum Temperaturangleich sollten das S-Feeder Checking Device und das Kalibriernormal vor
dem Kalibrieren ca. 30 Minuten ausgepackt am Aufstellort stehen.
Um sicherzustellen, dass sich das Kalibriernormal in einwandfreiem Zustand befindet, sollte es
alle 2 Jahre oder bei offensichtlicher Beschädigung überprüft werden. Senden Sie das Kalibri-
ernormal hierzu an den Hersteller.
Inbetriebnahme
Kalibrieren der Kameraposition 3.6.1 Kalibriernormal aufsetzen
20 Bedienungsanleitung SIPLACE S-Feeder Test Station
► Reinigen Sie die Aufnahmefläche des
S-Feeder Checking Device
und die Unterseite des Kalibrier-
normal. Entfernen Sie alle Fremdkörper.
► Stellen Sie sicher, dass das
S-Feeder Checking Device
korrekt an die Stromversorgung angeschlos-
sen und das Netzteil eingeschaltet ist.
► Starten Sie die Kalibrierung erneut.
Sollte das Kalibrieren der Kameraposition wiederholt fehlschlagen, wurde vermutlich der Kameraturm
beschädigt. Senden Sie das
S-Feeder Checking Device
zusammen mit dem Kalibriernormal zur Repa-
ratur zurück an den Hersteller.
3.6.1
3.6.1 Kalibriernormal aufsetzen
Kalibriernormal aufsetzen
3.6.2
3.6.2 Kalibiernormal entfernen
Kalibiernormal entfernen

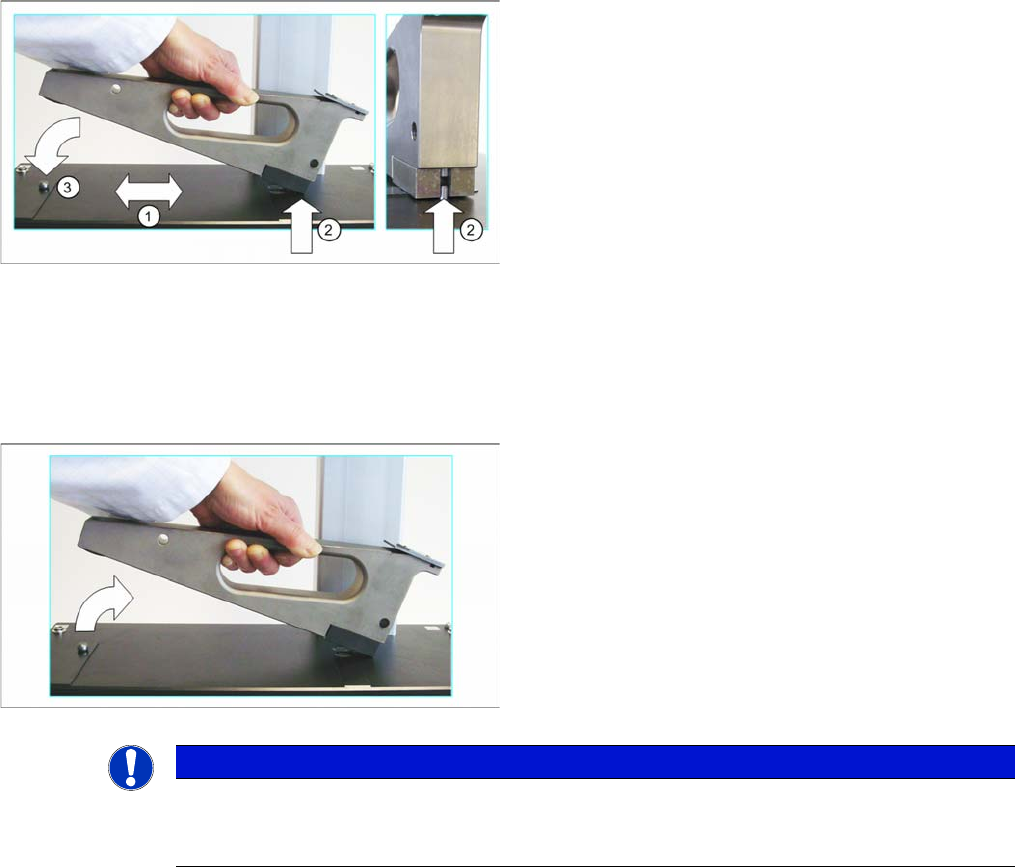

► Reinigen Sie die Aufnahmefläche (1) der
Prüfvorrichtung und die Unterseite des Kalibriernor-
mals mit einem sauberen, flusenfreien Tuch und ent-
fernen Sie alle Fremdkörper.
► Setzen Sie das Kalibriernormal von links mit der vor-
deren Seite zuerst auf die Aufnahmefläche und las-
sen Sie es am Zentrierstift (2) einrasten.
Achten Sie darauf, dass das Kalibriernormal nicht ge-
gen die Kamera stößt.
► Senken Sie den hinteren Teil des Kalibriernormals
auf die Aufnahmefläche des
S-Feeder Checking De
-
vice
ab.
Achten Sie dabei darauf, dass das Kalibriernormal an
der Kalotte (3) einrastet.
► Heben Sie das Kalibriernormal zuerst an der hinteren
Seite von der Aufnahmefläche des
S-Feeder Che
-
cking Device
ab.
► Heben Sie anschließend das Kalibriernormal nach
links oben von der Aufnahmefläche.
Achten Sie darauf, dass das Kalibriernormal nicht ge-
gen die Kamera stößt.
HINWEIS
Kalibriernormal
Legen Sie das Kalibriernormal nach Gebrauch zurück in die mitgelieferte Schutzhülle, damit es
nicht beschädigt werden kann.
